Kugelkopfkupplung Al-Ko Ak161/A1600 Kg

Kugelhutaufnahme 1600 kg (AK161 / A) für Anhängerstange Ø 35/45/50 mm

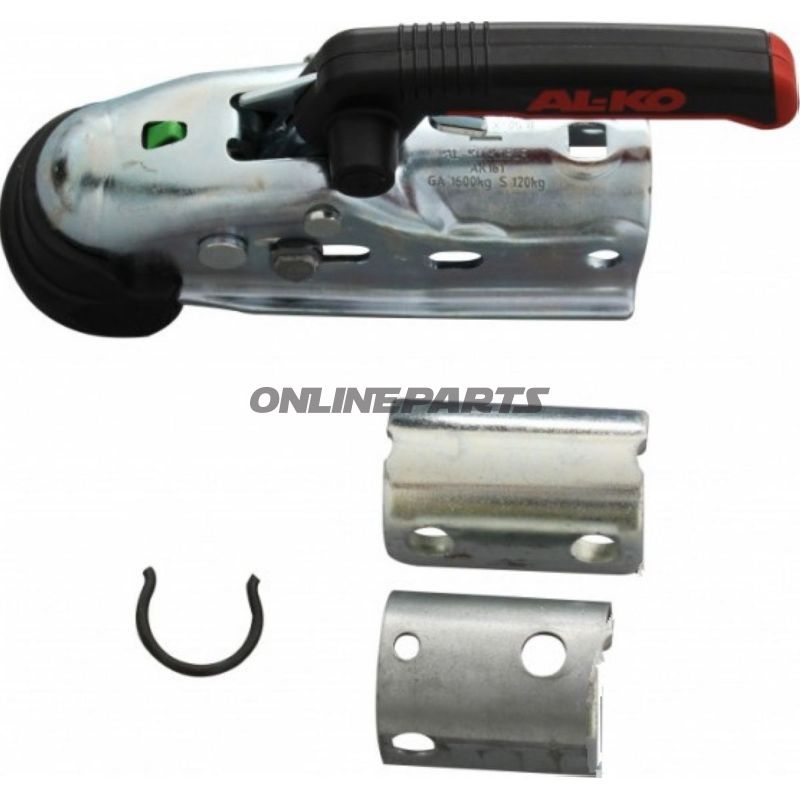

Diese Kugelhutaufnahme aus der Serie AK161 / A ist für Anhänger und Wagen mit einer maximalen Achslast von 1.600 kg und einer zulässigen vertikalen Unterstützlast von 120 kg vorgesehen. Das Produkt wird mit Abstandshaltern geliefert, so dass die Aufnahme an den Rohrdurchmesser der Zugstange (rund) von ca. 35, 45 oder 50 mm angepasst werden kann.

Funktion: Die Kugelhutaufnahme wird an der Zugstange des Anhängers befestigt und dient als mechanische Verbindung zur Zugöse oder Zugstange am Fahrzeug. Sie überträgt sowohl horizontale Zug- und Bremskräfte als auch die vertikale Unterstützlast. Die Ausführung der Kupplung ist standardisiert, so dass sie zu Zugbolzen und Sicherungslaschen mit einem Bohrdurchmesser von 12,5 mm passt.

• MPN: 338.00.53 — dieser Produktcode identifiziert das genaue Modell und die Ausführung.
• GTIN: 4003718049749 — globale Artikelidentifikation, nützlich bei Suche und Lagerverwaltung.
• Zulässige Achslast: 1.600 kg.
• Zulässige vertikale Belastung: 120 kg.
• Zugstange / Zugdeichsel: runder Rohrdurchmesser ca. 35 / 45 / 50 mm (mit Abstandshaltern zur Anpassung geliefert).
• Bohrloch: 12,5 mm — für Bolzen- oder Sicherungsbefestigung.
• Anschlusst: 47 / 54 mm (gibt den konischen/äußeren Anschlussabstand zur Befestigung am Zugrohr oder Adapter an).

Material und Eigenschaften: Kupplungen dieser Art werden typischerweise aus gehärtetem Stahl gefertigt, mit Oberflächenbehandlung (z. B. Verzinkung oder Lackierung) zum Schutz vor Korrosion und Verschleiß. Gehärteter Stahl liefert die notwendige Festigkeit, um Zug- und Stützbelastungen ohne bleibende Verformung aufzunehmen. Abstandshalter sind so konstruiert, dass sie die Belastung gleichmäßig um das Zugrohr verteilen und eine korrekte Zentrierung bei der Montage sicherstellen.

Technische Vorteile in der Praxis: Die gewählte Ausführung mit Bohrloch 12,5 mm und Adaptermöglichkeiten für 35/45/50 mm Rohr macht die Kupplung geeignet für verschiedene Anhängertypen und Zugstangen. Die fest festgelegte Tragfähigkeitsangabe (1.600 kg Achse, 120 kg vertikal) ermöglicht die Übereinstimmung der Kupplung mit relevanten Achs- und Fahrzeugdaten bei Montage und Prüfung. Die Konstruktion mit Abstandshaltern vereinfacht die Anpassung und reduziert den Bedarf an Schweiß- oder Umbauarbeiten an der Zugstange.

Kompatibilität und Montage: Bei der Wahl der Kupplung sicherstellen, dass der äußere Durchmesser der Zugstange mit einer der angegebenen Rohrdimensionen (35/45/50 mm) nach Montage der mitgelieferten Abstandshalter kompatibel ist. Überprüfen Sie, ob das Bolzen- oder Sicherungsloch mit dem Sicherungssystem Ihres Anhängers übereinstimmt (12,5 mm). Empfohlene Vorgehensweise bei der Montage ist Passform zu prüfen, bewegliche Teile ggf. leicht zu schmieren und mit den richtigen Bolzen und Sicherungseinrichtungen gemäß den Herstellerempfehlungen und geltenden Vorschriften zu befestigen.

Hinweise: MPN 338.00.53 und GTIN 4003718049749 sind enthalten, um diese AK161 / A-Variante eindeutig zu identifizieren. Es gibt keine Brandangabe in den Produktdaten; falls spezifische Herstellerinformationen oder Zertifikate erforderlich sind (z. B. Typengenehmigung), wird empfohlen, beim Kauf nach entsprechender Dokumentation zu fragen.
