Kugelkopfkupplung 800 Kg Ww8-H70 Mm

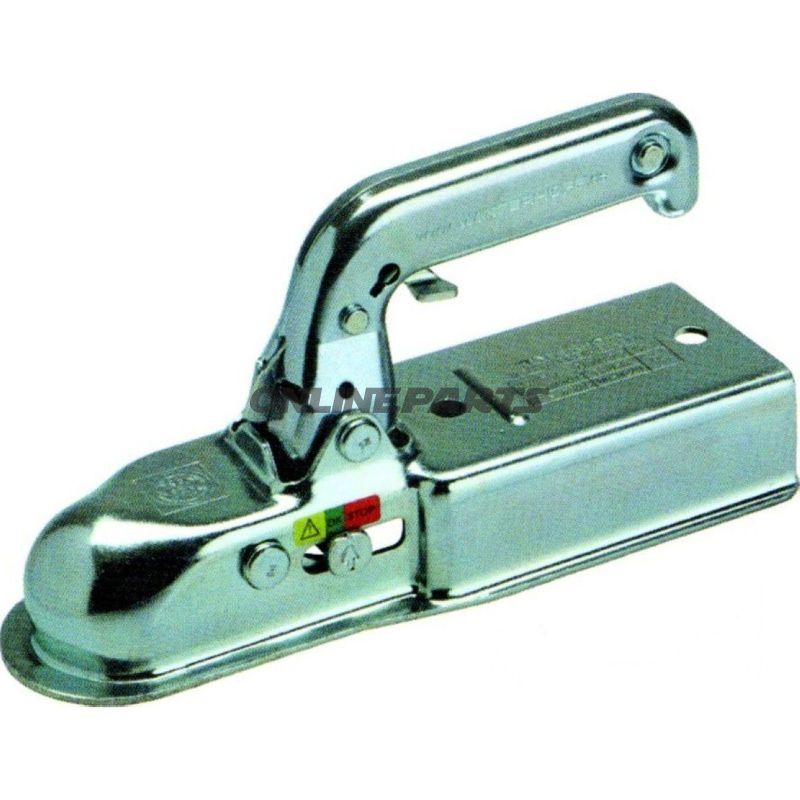

Kugelhut-Kupplung für Anhänger, WW8‑H 70 mm (800 kg)

Diese Kugelhut-Kupplung (Modell WW8‑H, MPN: 338.00.64, GTIN: WW8-H) ist ausgelegt für mechanische Verbindungen zwischen Zugwaehl und Anhänger mit einem Zugstangen-Durchmesser von 70 mm. Das Produkt wurde entwickelt mit Fokus auf robuste Funktionalität, sichere manuelle Bedienung und klare Indikatoren für Lock- und Verschleißstatus.

Funktion

• Die Kupplung sichert die Kugel an der Zugstange mit einem inneren Verriegelungsaggregat, das durch Kippen des Griffs nach vorne geöffnet und durch Drücken des Griffs nach unten oder durch vertikale Belastung von Stützrad/Stütze geschlossen wird.
• Integrierte Sicherung im Griff verhindert unbeabsichtigtes Öffnen während der Fahrt oder bei Vibrationen.
• Multifunktionsanzeige am Gehäuse zeigt sowohl Kupplungszustand (offen/geschlossen) als auch Verschleißstatus (Kupplung/Kugel), sodass eine Kontrolle visuell vor der Fahrt erfolgen kann.
• Möglichkeit zur Montage von Steckerhaltern direkt im Griff für ordentliche Führung elektrischer Stecker.

Materialien und Bauweise

• Konstruktion aus Plattstahl, dimensioniert für den Einsatz an Zugstäben und Anhängerkupplungen. Die Stahlwahl sorgt für hohe Festigkeit und gute Widerstandsfähigkeit gegenüber mechanischer Belastung bei normalem Gebrauch.
• Oberflächenbehandlung ist Industriestandard (Verzinkung oder Lackierung), um Korrosion zu reduzieren; beachten Sie, dass regelmäßige Wartung (Schmierung, Prüfung auf Rost und Verschleiß) die Lebensdauer verlängert.
• Griff in ergonomischer Form und mit großer Greiffläche, ausgelegt für eine Einhandbedienung auch beim Aufbau eines Trailers.

Technische Daten und Gebrauchswerte

• Zugstangen-Durchmesser: 70 mm (leichtes Winkel- bzw. Vierkantdeichselmontage)
• Zugelassenes maximales Anhängergewicht: 800 kg
• Erlaubte Stütz-/Druckbelastung (Stütze): 75 kg
• Bohren für Montage: 11 mm
• Anschlussmaß (Abstand/Montagedimension): 90 mm
• EU-Genehmigung: EF-Genehmigung Nr. 00-0229 e4

Sicherheit und Wartung

• Die Sperre des Griffs (Stiftschloss im Griff) fungiert als Diebstahlschutz und verhindert unauthorisiertes Trennen.
• Kontrollieren Sie regelmäßig den Verschleißindikator; der Indikator zeigt an, wenn entweder der Kupplungsteil oder die Kugeloberfläche einen kritischen Verschleißsignal erreicht hat.
• Bewegen Teile gemäß den Herstellerangaben schmieren und Schrauben-/Bohrverbindungen auf korrektes Drehmoment und Korrosion prüfen.

Kompatibilität und Anwendung

• Ausgelegt für Standard-70 mm Zugesysteme und Deichselverbindungen; geeignet für leichte Anhänger und Anhänger bis 800 kg.
• Montageanforderungen: Passende Bohrabstände und Schraubengröße (11 mm) bei Austausch oder Nachrüstungen – verwenden Sie Original- oder kompatible Schrauben und Muttern mit entsprechender Festigkeit.

MPN 338.00.64 und GTIN WW8‑H identifizieren diese WW8‑H‑Kupplung in Bestell- und Ersatzteilverwaltung. Die Produktbezeichnung entspricht der WINTERHOFF WW 8‑H‑Serie in industriestandardmäßiger Ausführung, geliefert als einzelne Einheit, vorgesehen zur Montage am Trailer/Deichsel nach geltender EF‑Genehmigung.
