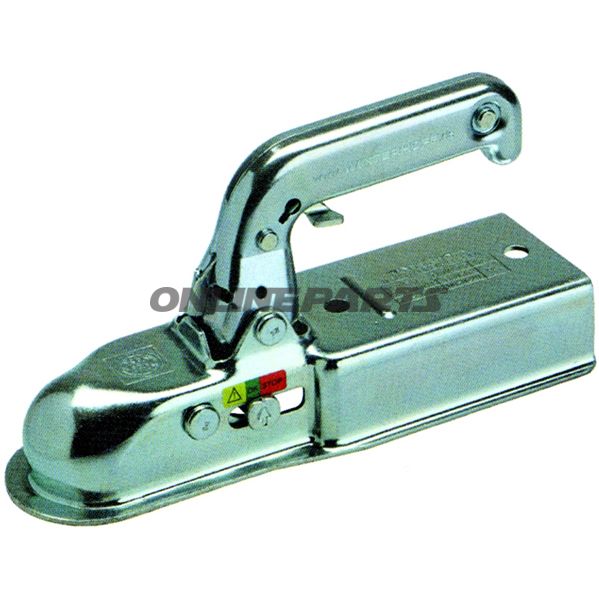

Kugelkopfkupplung 800 Kg Ww8-G60 Mm

Kugelhovedkuppling für Anhängerkupplung, 800 kg, Modell WW8‑G für 60 mm Zugstange

Produkttyp: Kugelhauptkuppling zur Montage an einer quadratischen Zugstange Ø 60 mm (gekippt). Diese Variante ist angegeben für eine maximale Anhängelast von 800 kg und eine zulässige Stützlast von 75 kg.

Funktion und Anwendung

• Die Kugelhauptkuppling verbindet die Zugstange des Anhängers mit dem Kupplungspunkt des Fahrzeugs. Die mechanische Verriegelungsfunktion sorgt für eine feste Verankerung der Kugel, während der Multifunktionsindikator eine visuelle Kontrolle über den Zustand der Kupplung und das Verschleißniveau ermöglicht.
• Mit einer Hand über einen großen Griff bedienbar. Öffnung erfolgt durch Neigen des Griffs nach vorne; Schließung durch Herunterdrücken des Griffs oder durch die vertikale Stützbelastung der Haken.
• Integrierte Sicherung im Griff verhindert ein versehentliches Öffnen, und es besteht die Möglichkeit, eine Steckhalterung oder ein Verriegelungsloch im Griff zur zusätzlichen Diebstahlsicherung (Stiftschloss im Griff) zu montieren.
• Das Produkt ist EU-geprüft (Nummer 00-0229 e4), was relevante Zertifikate für den Einsatz auf öffentlicher Straße abdeckt.

Materialien und Bauweise

• Gehäuse und tragende Teile sind aus Plattenstahl gefertigt, ausgelegt, um den mechanischen Belastungen im normalen Anhängerbetrieb standzuhalten. Der Stahl ist für den vorgesehenen Zweck dimensioniert, ohne Leistungsübertreibungen; Oberflächenbehandlung kann je nach Lieferant variieren und muss bei Bestellung geprüft werden.
• Griff und bewegliche Elemente sind für Handhabung und Haltbarkeit bei wiederholtem Gebrauch ausgelegt. Integrierte Sicherung- und Verriegelungsmechanismen sind mechanische Bauteile, um ein versehentliches Öffnen zu verhindern, keine elektronischen Systeme.

Technische Daten

• Modell: WW8‑G (GTIN/Identifikation: WW8-G)
• MPN: 338.00.63
• Abstand/Anschluss: 90 mm
• Zugstange - Ø: 60 mm (gekippt, quadratische Montageplatte)
• Anhängelast (max): 800 kg
• Zulüssige Stützlast: 75 kg
• Bohrlöcher/Schraubengröße: 11 mm

Kompatibilität und Montage

• Entworfen für Standard-quadratische Zugstangen Ø 60 mm. Prüfen Sie Maße und Bohrungen bei der Montage, um die Kompatibilität mit Ihrer Zugstange oder Anhängerkupplung sicherzustellen.
• Die Montage erfordert in der Regel eine Befestigung mit Schrauben/Bolzen durch die Bohrlöcher (11 mm). Befolgen Sie die Montageanleitung des Herstellers und das Anzugsmoment für eine korrekte und sichere Installation.
• Der Multifunktionsindikator an der Seite des Gehäuses sollte regelmäßig visuell geprüft werden, um den geschlossenen/offenen Zustand sowie Verschleiß an Kupplung und Kugel zu überwachen.

Sicherheit und Wartung

• Vor jeder Fahrt mechanische Bestandteile und Verriegelungsmechanismen prüfen. Bewegliche Teile sauber halten und bei Bedarf mit geeigneten Produkten für Stahloberflächen schmieren.
• Kupplung oder Kugel bei sichtbarem Verschleiß oder Beschädigung austauschen. Der Verschleißindikator hilft, Wartungsbedarf zu erkennen.
• Beim Einbau eines Schlosses im Griff (Stiftschloss) geeignete Schließeinrichtung verwenden und die Vorgehensweise gemäß lokaler Anforderungen zur Diebstahlsicherung durchführen.

Weitere Hinweise

Die Referenzangaben des Produkts (MPN 338.00.63 und GTIN/Identifikation WW8-G) können bei Anfragen zur Verfügbarkeit von Ersatzteilen und Kompatibilitätskontrollen verwendet werden. In dieser Beschreibung ist keine Angabe zur Verpackungsmenge enthalten, um Missverständnisse beim Kauf zu vermeiden.
