Kugelkopfkupplung 800 Kg Ww8-E50 Mm

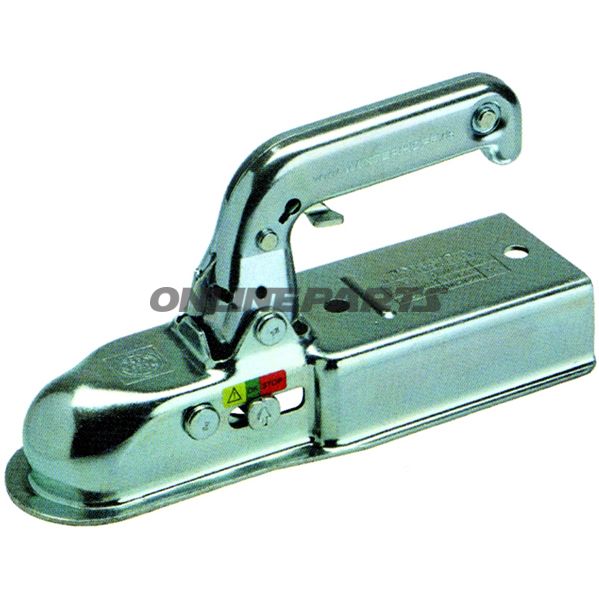

Kugelhalskupplung für Anhängerzug, 800 kg, WW8-E (50 mm)

Diese Kugelhalskupplung (Modell WW8-E, GTIN WW8-E, MPN 338.00.62) ist zur Montage am Zugstab mit einem Querschnitt von 50 mm vorgesehen und konzipiert für leichte Bedienung und sichere Verriegelung beim Anschließen von kleineren Anhängern bis zu 800 kg. Die untenstehende Beschreibung richtet sich an Mechaniker und erfahrene Motorradfahrer, die klare Informationen über Funktion, Materialien, Abmessungen und Betriebsmerkmale wünschen.

Funktion und Bedienung

• Handbetentes Öffnungs-/Schließmechanismus: Die Kupplung wird geöffnet, indem der Griff nach vorne gekippt wird, und geschlossen, indem der Griff nach unten gedrückt wird oder durch die vertikale Stützauslastung des Anhängers.
• Integrierte Sicherung: Der Griff besitzt eine integrierte Sicherung, die ein versehentliches Öffnen während der Fahrt verhindert.
• Multifunktionsanzeige: Eine Anzeige an der Gehäuse-Seite zeigt den Kupplungszustand (offen/zu) sowie den Verschleißzustand sowohl der Kupplung als auch des Kugelpfostens, sodass Inspektion und Wartung anhand visueller Indikatoren geplant werden können.
• Verriegelungsmöglichkeit: Es besteht die Möglichkeit, ein Stifschloss im Griff zu montieren als Diebstahlsicherung.
• Steckhalter: Der Steckhalter kann am Griff montiert werden, um die elektrische Anschlussführung beim Ankuppeln geordnet zu führen.

Materialien und Bauweise

• Gehäuse und tragende Bauteile sind aus Blecheisen gefertigt, hergestellt und geformt, um den mechanischen Belastungen durch wiederholtes An- und Abkuppeln standzuhalten.
• Oberflächen- und Korrosionsschutz: Das Produkt wird normalerweise mit industrieller Oberflächenbehandlung geliefert, um Rost und Verschleiß zu begrenzen; überprüfen Sie die Oberflächenbehandlung des Produkts beim Kauf, um sie an Umwelt/Nutzung anzupassen.
• Griff und Sicherungskomponenten sind für einen ergonomischen Halt und sichere Verriegelung dimensioniert, ohne dass Kunststoffkomponenten verwendet werden, die die Haltbarkeit unter normalen Einsatzbedingungen beeinträchtigen könnten.

Technische Daten und Kompatibilität

• Zugstangendurchmesser: 50 mm (gekantet / quadratisches Profil für die relevanten Zugstangenbefestigungen).
• Anhängerlast: Zulässig bis maximal 800 kg Anhängergewicht.
• Zulässige Zugstangenbelastung: 75 kg Stützauslastung (Unterstüzungslast).
• Bohrungsdurchmesser für Montage: 11 mm.
• Anschlussmaße: 90 mm (Abstand/Aufnahmeabmessung vom Hersteller für passgenaue Anpassung an das Zugstangenende).
• Zulassung: EU-Zulassung Nr. 00-0229 e4, was angibt, dass die Kupplung gemäß relevanten Standards getestet und zertifiziert ist.

Praktische Hinweise und Wartung

• Prüfen Sie stets, ob Kugel und innere Verriegelungsmechanismen frei von Schmutz und übermäßiger Abnutzung sind, vor jeder Fahrt; die Multifunktionsanzeige hilft, Verschleiß zu erkennen.
• Prüfen Sie Montagebohrungen und Sicherungslaschen bei der Montage, um eine korrekte Passung an 50 mm Zugstange und 11 mm Bohrlöcher zu gewährleisten.
• Bei Wartung oder Austausch von Teilen befolgen Sie die Anweisungen des Herstellers und verwenden kompatible Ersatzteile, um die EF-Zulassung zu erhalten.

Produktidentifikation: MPN 338.00.62, GTIN WW8-E. Der Herstellernname ist in den Daten nicht angegeben, aber das Modell wird in technischen Beschreibungen unter der Typbezeichnung WINTERHOFF WW 8-E genannt, was zu bekannten konstruktionstechnischen Merkmalen dieser Kugelkopplung passt.

Diese Beschreibung ist für Fachleute erstellt und enthält technische Informationen zur Bewertung der Eignung bei der Montage an Fahrzeugen und Zugstangen mit 50 mm Profil.
