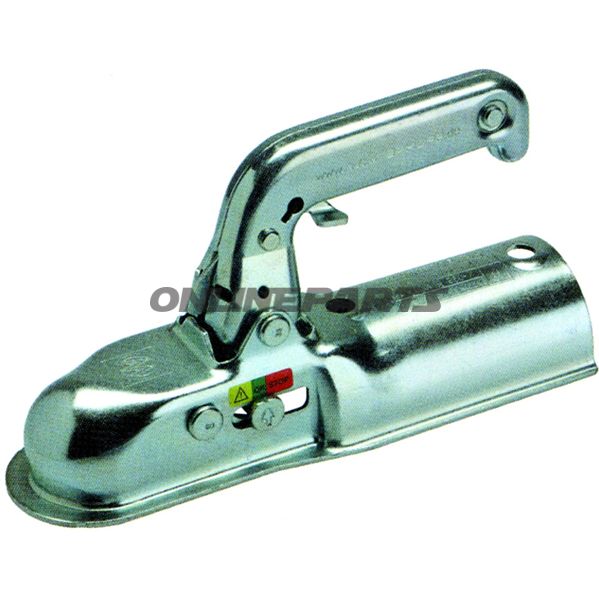

Kugelkopfkupplung für 70 mm Zugstange — WW8‑C, 800 kg
Diese Kugelkopfkupplung (Modell WW8‑C) ist für die Montage an 70 mm runden Zugstangen vorgesehen und für den Betrieb an Anhängern bis 800 kg konzipiert. Das Produkt wird mit integrierten Funktionen für eine benutzerfreundliche manuelle Bedienung, Sicherheit und eine wartungsfreundliche Überprüfung des Verschleißs geliefert.
- Funktion: Die Kupplung fixiert die Anhängerkugel der Anhängerkupplung an der Zugstange des Zugfahrzeugs und verriegelt mechanisch beim Schließen. Die Öffnung erfolgt durch das Vorwärtskippen des Griffs; das Schließen erfolgt durch Herunterdrücken des Griffs oder durch angelegte senkrechte Unterstützlast (Stützgewicht).
- Sicherheit: Der Griff verfügt über eine integrierte Sicherung, die ein unbeabsichtigtes Öffnen verhindert, sowie die Möglichkeit, einen Ab Deckel/ Steckschloss am Griff zu montieren, um Diebstahlsicherung zu bieten. Das Produkt ist CE-geprüft (Nr. 00‑0229 e4).
- Kontrolle und Wartung: Die Gehäuseseite ist mit einer Multifunktionsanzeige ausgestattet, die den Kupplungszustand (offen/geschlossen) und den Verschleißstatus von Kupplung und Kugel anzeigt, was Kontrolle und planmäßige Inspektion für Mechaniker erleichtert.
Materialien und Ausführung
Die Konstruktion besteht aus Plattenstahl mit einer Oberflächenbehandlung, geeignet für den Außeneinsatz bei normaler Straßenführung. Der Stahl bietet die notwendige mechanische Festigkeit zur Handhabung der angegebenen Belastungen, während eine einfache mechanische Bauweise Inspektion und ggf. den Austausch von Verschleißteilen erleichtert. Der Griff ist für eine einfache Einhandbedienung dimensioniert und mit Fokus auf Griff und Haltbarkeit hergestellt.
Technische Daten und Anschluss
- Modellbezeichnung / MPN: 338.00.61
- GTIN/Modellname: WW8‑C
- Anwendung: Zugstange Ø 70 mm
- Max. zulässiges Anhängergewicht: 800 kg
- Max. zulässiges Stützgewicht: 75 kg
- Bohrlochdurchmesser bei Montage: 12,5 mm
- Anschlussmaß (Abstand/Adapterreferenzen): 90 mm
- Ausführung: C
Kompatibilität und Montage
Die Kugelkupplung ist für 70 mm runde Zugstangen in Ausführung C konzipiert und passt zu gängigen Montageverhältnissen mit Bohrungen von ca. 12,5 mm. Bei der Installation sind Montageabmessungen und eventuelle Adapter gegen die Zugstange des Fahrzeugs abzugleichen, um eine korrekte Passform und Funktion sicherzustellen. Die Multifunktionsanzeige und die mechanische Sicherung erfordern keine elektrische Anbindung.
Praktische Vorteile
- Einfache Einhandbedienung mit eindeutigem, werkzeuglosem Griff und visueller Statusanzeige.
- Integrierte Sicherung reduziert das Risiko eines unbeabsichtigten Öffnens während der Fahrt.
- Integrierter Verschleißindikator erleichtert die Planung von Wartung und Austausch.
Produktdaten umfassen MPN 338.00.61 und GTIN WW8‑C, die bei Anfragen zu Ersatzteilen, technischer Unterstützung oder bei Informationen für Werkstätten und Teilelieferanten verwendet werden können.
