Kugelkopfkupplung 800 Kg Ww8-B60 Mm

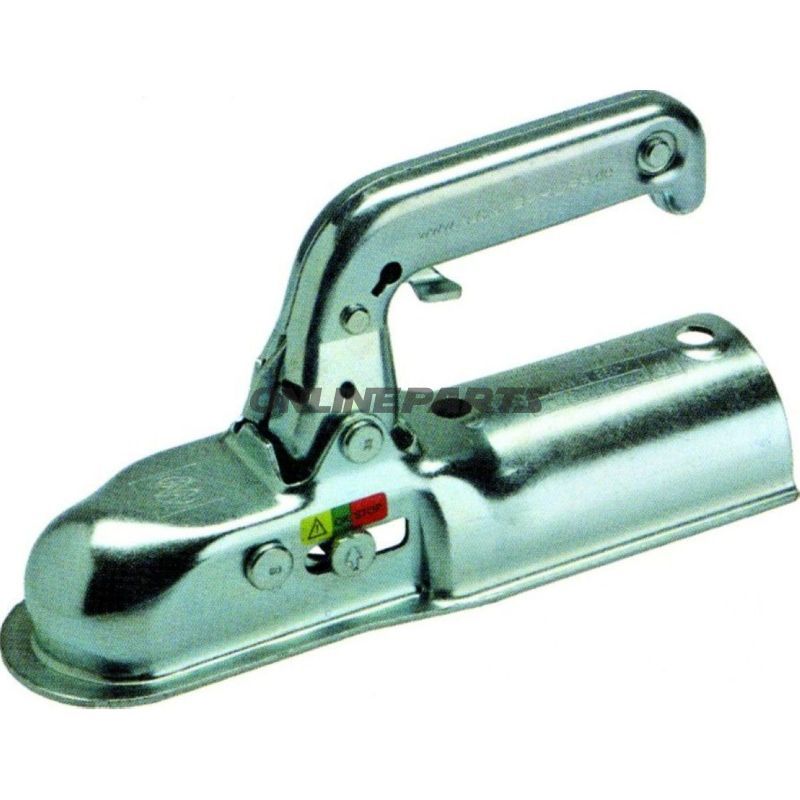

Kugelkopfkupplung 800 kg WW8-B für Zugstange Ø60 mm

Diese Kugelkopfkupplung (Modell WW8-B, MPN: 338.00.59, GTIN: WW8-B) ist für die mechanische Verbindung von Anhänger und Zugfahrzeug mit einem Zugstabdurchmesser von 60 mm ausgelegt. Das Produkt erfüllt eine mechanische Funktionalität zur sicheren Verriegelung und Festlegung der Kugel und ist für eine Nutzung bei bis zu 800 kg Anhängelast mit einer zulässigen Stützlast von 75 kg konzipiert. Die Kupplung ist EF-geprüft unter der Nummer 00-0229 e4.

Funktion und Bedienung

• Die Kupplung wird geöffnet, indem der Griff nach vorn geneigt wird, und geschlossen, indem der Griff nach unten gedrückt wird oder durch vertikale Stützlast des Anhängers.
• Der Handbetrieb ist einhändig bedienbar mit einem großen, ergonomischen Griff für leichteres Handling beim An- und Abkuppeln.
• Der Griff verfügt über eine integrierte Sicherung, die ein unbeabsichtigtes Öffnen verhindert; in den Griff kann eine Stift- oder Zylinderschloss zur Diebstahlsicherung eingesetzt werden.
• Ein Multifunktionsanzeiger an der Seite des Gehäuses zeigt den Zustand der Kupplung (offen/zu) sowie Verschleiß an Kupplung und Kugel, wodurch sich Lebensdauer und Wartungsbedarf schnell beurteilen lassen.

Materialien und Konstruktion

• Die Konstruktion besteht aus Plattenstahl mit einer Oberflächenbehandlung, die für mechanische und Außenumgebungen geeignet ist. Die Steifigkeit des Stahls und Formstabilität gewährleisten eine korrekte Passung um den Zugstab und widerstehen den Kräften, die bei normalem Anhängerbetrieb entstehen.
• Bewegliche Teile sind auf wiederholte Belastungszyklen ausgelegt; Verriegelungsmechanismen und Griff sind so ausgelegt, dass das Risiko eines unbeabsichtigten Freigebens minimiert wird.

Technische Daten und Kompatibilität

• Modell: WW8-B (MPN: 338.00.59)
• GTIN: WW8-B
• Zulassung: EF/EG Nr. 00-0229 e4
• Anhängerlast: 800 kg
• Zulässige Stützlast: 75 kg
• Zugstabdurchmesser: Ø 60 mm
• Bohrloch: 11 mm
• Anschlussmaß (Aufbau): 90 mm
• Ausführung: B

Praktische Voraussetzungen für Montage und Nutzung

• Der Stifthalter kann am Griff montiert werden, um Kabel- oder Stiftaufbewahrung zu erleichtern und die Verbindung zum Anhänger zu vereinfachen.
• Der Multifunktionsanzeiger für Verschleiß hilft bei regelmäßigen Kontrollen und minimiert das Risiko von Ausfällen durch unkontrollierten Verschleiß.
• Die Manöver der Kupplung (neigen nach vorn zum Öffnen, nach unten drücken oder Belastung zum Schließen) sind kompatibel mit der Standardpraxis beim An- und Abkuppeln leichter Anhänger.

Hinweise für den Anwender

• Informationen zu Gewicht und Abmessungen sollten mit den Spezifikationen des Fahrzeugs und des Anhängers abgeglichen werden, bevor die Montage erfolgt.
• Bei Einsatz in korrosiven Umgebungen wird eine regelmäßige Kontrolle von Oberfläche und beweglichen Teilen empfohlen; Teile bei deutlichem Verschleiß austauschen, wie der Indikator anzeigen kann.
• Das Produkt wird ohne Angabe der Stückzahl in der Verpackung geliefert — beim Kauf sollte man die Liefermenge mit dem Lieferanten klären, damit es nicht als Stückzahl in der Großhandelsverpackung missverstanden wird.

Diese Kugelkopfkupplung eignet sich für Werkstätten und erfahrene Anwender, die eine robuste mechanische Lösung für leichte Anhänger mit 60 mm Zugstange suchen. Markeninformationen: Die Hersteller-Artikelnummer lautet MPN 338.00.59 und die Produkt-GTIN wird als WW8-B angegeben.
