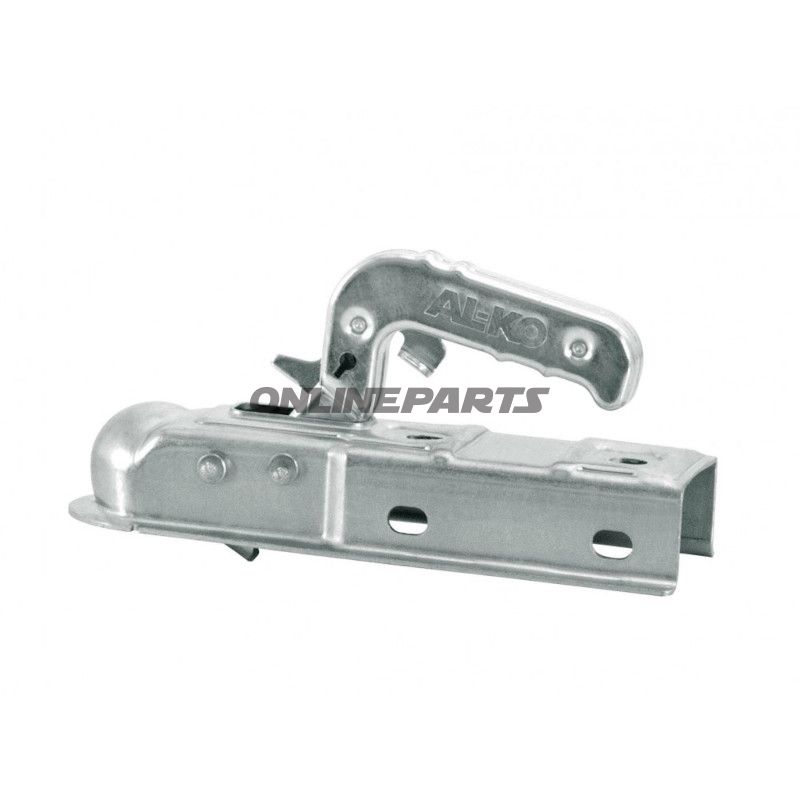

Kugelkopfkupplung 750 kg AK7V/H 70 mm eckig

Kugelkopfkupplung 750 kg (AK7V / H) für rechteckige Zugstange 70 mm

Diese Kugelkopfkupplung ist für die mechanische Verbindung unbegrenzter Anhänger mit einer zulässigen Achslast von bis zu 750 kg vorgesehen. Das Produkt folgt der Konstruktion bekannt als AK7V / H und ist für die Montage an rechteckigen Zugstangen mit 70 mm Seitenlänge konzipiert. MPN (Herstellerartikelnummer) ist 338.06.17 und GTIN ist 1367028, was bei Ersatzteil- und Wartungsbestellungen oder bei der Überprüfung der Kompatibilität verwendet werden kann.

Funktion

• Überträgt Zugkraft zwischen dem Anhängerzug des Fahrzeugs und dem Zugstab des Anhängers über eine Kugel-/Kopfverbindung.
• Ausgelegt für ungebremste Anhänger, bei denen die Kupplung vertikalen Achslast tragen und gleichzeitig Rotation und Schwenk ermöglichen muss, ohne die Verbindung zu lösen.
• Zulässige Achslast: 750 kg. Zulässige Zugstangenbelastung (vertikale Belastung am Kupplungsauge): 75 kg.

Material und Korrosionsbeständigkeit

Die Kupplung besteht aus Stahl. Die Verwendung von Stahl verleiht ihr die notwendige Festigkeit, um die angegebenen Belastungen zu tragen und dynamische Kräfte beim Fahren zu absorbieren. Die Oberflächenbehandlung kann je nach Herstellungsprozess variieren; regelmäßige Kontrolle, Schmierung der beweglichen Teile und Prüfung auf Korrosionswirkung wird empfohlen, um eine lange Lebensdauer zu gewährleisten, insbesondere wenn das Fahrzeug Feuchtigkeit oder Straßensalz ausgesetzt ist.

Abmessungen und Montagelinformationen

• Typ: AK7 (Ausführung H, kennzeichnet die spezifische Ausführung des Kugel-/Kopf-Ensembles).
• Gehört zu rechteckiger Zugstange mit 70 mm Seitenhöhe.
• Bohrloch zur Befestigung: 12,5 mm (in der Regel für Schrauben/ Bolzen zur Befestigung der Kupplung an der Zugstange).

Kompatibilität und Anwendung

Die Kupplung ist für unbegrenzte Anhänger-Konfigurationen mit den angegebenen Belastungsgrenzen vorgesehen. Prüfen Sie stets das aktuelle Gewicht des Anhängers, den Achslastwert sowie die Querschnitte der Zugstange, bevor Sie die Montage durchführen. MPN 338.06.17 und GTIN 1367028 können bei der Suche nach Ersatzteilinformationen oder zum Abgleichen mit vorhandenen Teilen verwendet werden, um eine korrekte Passform sicherzustellen.

Sicherheit und Wartung

• Kontrollieren Sie regelmäßig Bolzen- und Verriegelungsmechanismen bei der Montage und nach den ersten Fahrten.
• Halten Sie bewegliche Teile sauber und schmieren Sie sie gemäß den Empfehlungen des Herstellers, um Spiel und Schwierigkeiten beim Abriegeln zu vermeiden.
• Ersetzen Sie die Kupplung, wenn wesentlicher Verschleiß, Risse oder starke Korrosion festgestellt wird, die die Tragfähigkeit beeinträchtigen könnten.

Auf Deutsch wird derselbe Bauteil als "Kugelkopfkupplung 750 kg AK7V/H 70 mm eckig" bezeichnet. Die Verwendung von MPN und GTIN zusammen mit den Maßen (70 mm rechteckige Zugstange, 12,5 mm Bohrloch) ermöglicht es, ähnliche Teile oder Dokumentationen bei Lieferanten und Hersteller-Datenblättern zu finden.
