Kugelkopfkupplung 750 kg AK7/C 70 mm

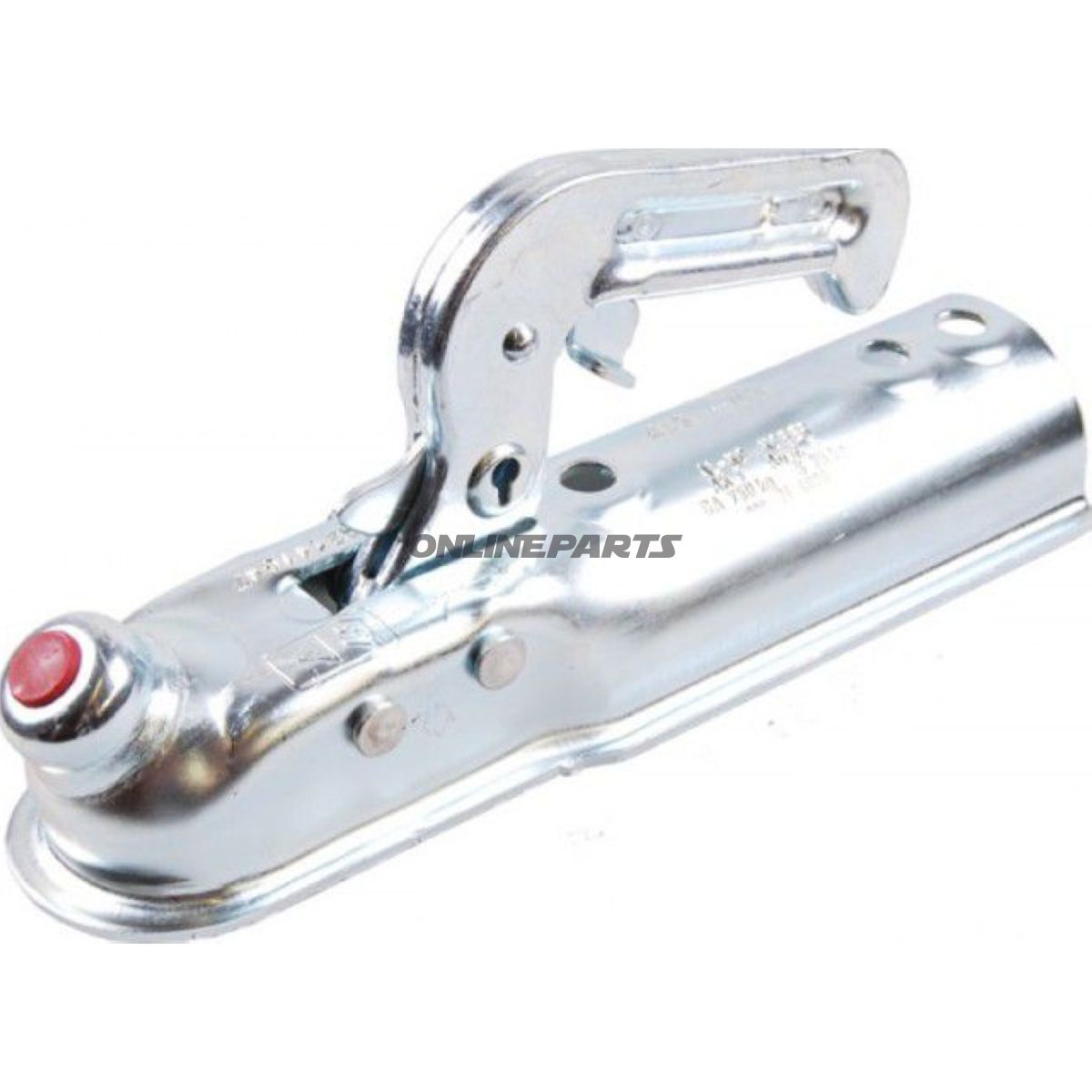

Kugelkopplung für Anhänger — AL‑KO AK7/C, 750 kg, Zugrohr Ø70 mm

Produktübersicht: Diese Kugelkupplung ist eine AK7/C‑Variante, die für kleinere Anhänger und Anhänger mit einer zulässigen Achslast bis 750 kg und einer zulässigen verticalen Belastung von 75 kg ausgelegt ist. Das Produkt wird mit der MPN 338.02.45 und GTIN 1367025 geliefert.

Funktion und Anwendung: Die Kugelkupplung dient als Verbindungsstück zwischen dem Anhängerkupplung des Zugfahrzeugs und dem Zugstab des Anhängers (Draw Tube). Sie ist konstruiert, um eine mechanische und bewegliche Verbindung zu sichern, die sowohl horizontale als auch vertikale Belastungen während der Fahrt, beim Manövrieren sowie bei unebenem Wetter- oder Fahrbahnuntergrund aufgenommen. Die Version, die als C bezeichnet wird, verfügt über ein rundes Zugrohr (draw tube) mit drei Befestigungslöchern und Standardabständen für Bohrungen, wodurch sie mit üblichen Montagesplatten und Befestigungen auf kleineren Anhängern kompatibel ist.

Werkstoffauswahl und Eigenschaften:

• Gehäuse und tragende Elemente sind typischerweise aus warmverzinktem Stahl oder galvanisierten Stahl hergestellt, um Korrosionsschutz unter Außen- und Straßenbelastungen zu bieten. Dadurch wird eine lange Lebensdauer ohne signifikante Rostbildung bei normaler Nutzung gewährleistet.
• Innere bewegliche Komponenten (Kugel- und Verriegelungsmechanismen) sind aus gehärtetem Stahl hergestellt, um Verschleiß zu widerstehen und die Befestigung bei Vibrationen sowie wiederholtem An‑ und Abkoppeln zu sichern.
• Dichtungen und ggf. Kunststoffeinsätze sind dimensioniert, um die Verriegelungstechnik vor Schmutz und Feuchtigkeit zu schützen, sollten jedoch von Mechanikern regelmäßig gemäß den Herstellerempfehlungen gewartet und geschmiert werden, um eine optimale Funktion zu gewährleisten.

Maße und Kompatibilität:

• Zugrohr (draw tube) Abmessung: Ø 70 mm (rund).
• Montagekonfiguration: runde Flanschplatte mit 3 Löchern.
• Vertlinienabstand angegeben: 90/116 mm mit Lochdurchmesser 12,5 mm — diese Maße werden bei der Befestigung an der Flanschplatte oder Halterungen des Anhängers verwendet.
• Zulässige Achslast: 750 kg. Zulässige vertikale Belastung (Kühl-/Druck auf der Kugel): 75 kg.

Technische Vorteile in der Praxis:

• Robuste mechanische Konstruktion mit Korrosionsschutz, geeignet für den Außenbereich.
• Standardisierte Maße und Bohrabstände machen sie kompatibel mit vielen Standardhalterungen für kleine Anhänger.
• Gehärtete bewegliche Teile verringern Spiel und erhöhen die Haltbarkeit bei häufigem An‑ und Abkoppeln.

Wartung und Montage:

• Überprüfen Sie regelmäßig Schrauben, Verriegelungsmechanismus und Verschleißteile auf Spiel, Korrosion und Beschädigungen.
• Schmieren Sie bewegliche Teile bei Bedarf mit dem empfohlenen Schmiermittel, um das Eindringen von Schmutz zu vermeiden und die Lebensdauer zu verlängern.
• Sorgen Sie für das richtige Schraubmoment und verwenden Sie korrekte Scheiben und Muttern bei der Montage. Falls die Montagebohrungen nicht genau passen, dürfen Halterungen oder Flansch nicht ohne fachliche Einschätzung modifiziert werden.

Identifikation: Das Produkt findet sich unter der Herstellerartikelnummer (MPN) 338.02.45 und GTIN 1367025, was zur Prüfung der Ersatzteilkompatibilität und bei der Bestellung identischer Einheiten verwendet werden kann.

Hinweis: Die Angaben beschreiben technische Maße und empfohlene Verwendung. Falls Zertifizierungs- oder spezifische Genehmigungen für Fahrzeuggewichtsklassen in Ihrem Land erforderlich sind, empfehlen wir, lokale Vorschriften oder Unterlagen des Anhängerherstellers vor der endgültigen Montage zu prüfen.
