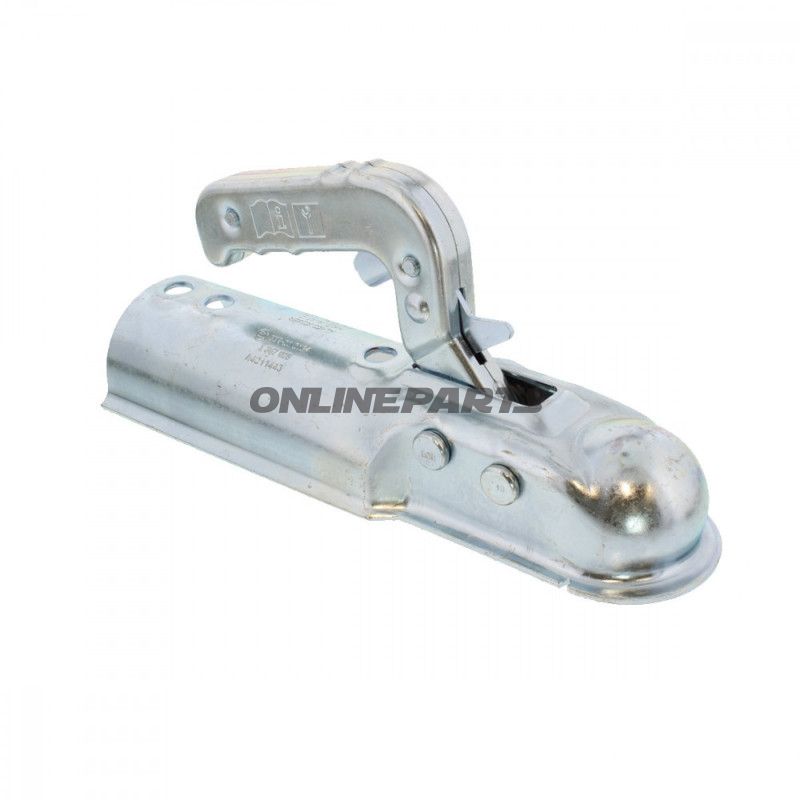

Kugelkopfkupplung 750 kg AK7-B 60 mm

Kugelhovedkupplung für Anhänger – AL-KO AK7-B, 750 kg, Ø 60 mm Rundholzdüsen

Diese Kugelhauptkupplung (AL‑KO AK7‑B, MPN: 338.05.88, GTIN: 1367024) ist eine mechanische Kopplungseinheit, vorgesehen zur Verbindung eines Anhängers mit dem Fahrzeugzugskrümmung. Sie ist ausgelegt für eine runde Zugrohrsitze Ø 60 mm und für eine zulässige Achslast von 750 kg sowie eine maximale Zugstangenbelastung von 75 kg dimensioniert. Das Produkt wird hauptsächlich von Monteuren und erfahrenen Motorrad- und Anhängerfahrern verwendet, die eine robuste und präzise kugelförmige Kupplung für leichte Anhänger oder Ladeaufbauten benötigen.

Funktion

• Die Kugelhauptkupplung greift den Anhängerzug des Fahrzeugs auf und überträgt vertikale sowie horizontale Belastungen über einen Kugelgreifmechanismus. Sie sorgt für stabile Bewegungsfreiheit an den Drehpunkten und hält den Anhänger gleichzeitig zentriert hinter dem Fahrzeug.
• Auslegung für statische Achslast von bis zu 750 kg und eine begrenzte Zugstangenbelastung (75 kg) bedeutet, dass die Kupplung sich für kleinere bis mittlere Fahrzeugtypen eignet, bei bekannten Belastungen innerhalb dieser Grenzen.

Materialien und Eigenschaften

• Herstellerinformationen: Kugelkopf und Befestigungen sind typischerweise aus Stahl mit Oberflächenbehandlung (z. B. Verzinkung oder lackiert), die Korrosionsschutz unter typischer Straßen- und Gartenumgebung bieten. Die Konstruktion ist so ausgelegt, die angegebenen Achs- und Zugstangenbelastungen ohne plastische Verformung bei korrekter Montage zu widerstehen.
• Hohe Präzision der Kugel- und Verriegelungsmechanismen reduziert Spiel und gewährleistet gleichmäßige Bewegung zwischen Fahrzeug und Anhänger, wodurch ungleichmäßige Belastung auf Montagepunkte und Kupplungsfinger verringert wird.
• Die Löcher sind für Bolzen mit Ø 12,5 mm zur Befestigung in Montagemitplatten oder Zugstangen dimensioniert, entsprechend übliche Standardbuchsen in Anhängeranwendungen.

Technische Abmessungen und mechanische Daten

• Zulässige Achslast: 750 kg
• Zulässige Zugstangenbelastung: 75 kg
• Zugrohr: rund Ø 60 mm
• Lochabstand vertikal: 90 / 116 mm (gibt zwei Montagepositionen oder alternative Lochanordnung je nach Befestigung/Adapter an)
• Befestigungslöcher: Ø 12,5 mm

Kompatibilität und Montage

• Geeignet für Rahmen- oder Zugendsysteme, die eine Ø 60 mm Zugrohrnadelstutzen akzeptieren. Immer Maße und Lochabstände gegen die Montageplatte des Fahrzeugs prüfen vor der Installation.
• Lochabstand (90 / 116 mm) gibt vertikale Bohr- oder Montageoptionen an; wählen Sie die Position, die eine korrekte Einpassung und Momentverteilung im Rahmen sicherstellt.
• Verwenden Sie korrekte Schrauben, Sicherungsmuttern und Drehmomentwerte bei der Montage. Nachfestziehen und Nachkontrolle wird nach kurzen Probefahrten empfohlen, um Bewegungen an Montagepunkten zu vermeiden.

Sicherheit und Anwendungsbeschränkungen

• Beachten Sie die angegebenen Grenzwerte für Achslast und Zugstangenbelastung. Überschreiten Sie nicht die spezifizierten Werte – dies kann die Sicherheit beeinträchtigen und zu mechanischem Versagen führen.
• Überprüfen Sie Korrosionsschutz und bewegliche Teile regelmäßig; Verschleiß oder Beschädigung des Verriegelungsmechanismus muss vor Weiterverwendung behoben werden.

Das Produkt ist mit MPN 338.05.88 und GTIN 1367024 identifiziert. Falls Sie eine alternative Version oder weitere technische Dokumente benötigen, sollten Sie das Datenblatt des Herstellers für AL‑KO AK7‑Serie auf vollständige Informationen zu Materialien, Oberflächenbehandlung und Zulassungen prüfen.
