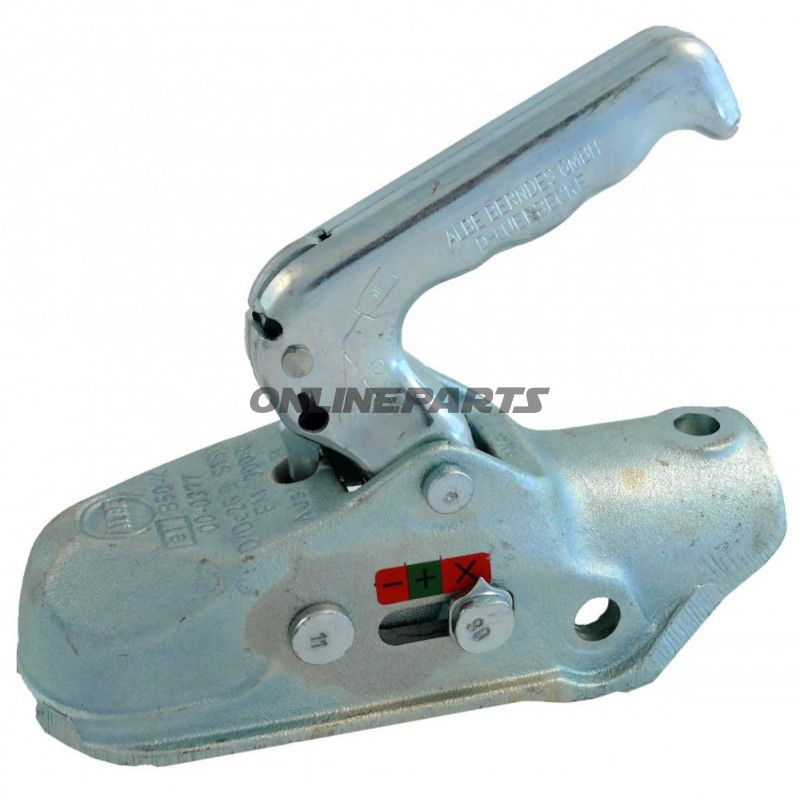

Kugelkopplung für Anhänger – 3.500 kg, Ø 65 mm Zugrohr, Bolzen 12,5 mm
Brand: Winterhoff • MPN: 338.07.51 • GTIN: 4045541011845
Diese Kugelkupplung (Modellbezeichnung in den Lieferantendaten: VINTERKUGLEKOBLING 350‑RD‑K1212) ist ausgelegt für eine feste und mechanische Verbindung zwischen Zugfahrzeug und Anhänger mit einer maximalen Gesamtbelastung von 3.500 kg. Die Konstruktion ist sowohl für Straßenbetrieb als auch für Phasen mit Belastung durch schweres Material geeignet, bei denen Anforderungen an Stärke und eine präzise Passform wichtig sind.
- Tragfähigkeit: maximale Gesamtlast 3.500 kg; Achslast (Tongue load) angegeben mit 200 kg.
- Anschlussabmessungen: Zugrohrdurchmesser Ø 65 mm (runde Aussparung), Bolzenmaß 12,5 mm.
- Montage: bolzenn-geflanschte Verbindung mit Kreuzboltmuster; Lochkreis 40 mm.
- D‑Wert: D/DC = 31 (gibt die dimensionierende Wirkung bei Abdeckung von Sicherheits- und dynamischen Lasten an).
- Material: Gusseisen.
Funktionell ist die Kugelkupplung eine mechanische Sperrfläche, wobei die Kugelführung in der Kupplung den Anhängerzugstange oder Kugelhals greift. Der angegebene D-Wert (31) und das nominelle Gesamtgewicht dienen dem technischen Personal zur Beurteilung der Eignung in Bezug auf die Anschlusspunkte des Fahrzeugs, das Gesamtgewicht des Anhängers und die dynamische Belastung beim Fahren. Die Tongue load von 200 kg kennzeichnet die vertikale Belastung auf der Anhängerzugstange bei normaler Belastung.
Materialwahl und Korrosionsschutz:
- Gusseisen wurde aufgrund seiner Druckfestigkeit und Verschleißfestigkeit an Kontaktflächen gewählt. Es bietet gute Zugfestigkeit in dimensionierten Bauteilen, erfordert jedoch passende Oberflächenbehandlung oder Wartung, um Korrosion in aggressiven Umgebungen zu widerstehen.
- Bei der Montage sollten Kontaktflächen und Bolzen regelmäßig auf Oxidation und Verschleiß geprüft werden; bei Einsatz an Küsten- oder Winterbedingungen wird eine geeignete Oberflächenbeschichtung (Überlackierung/Galvanisierung) oder regelmäßige Schmierung empfohlen, um eine lange Lebensdauer zu sichern.
Montage- und Anwendungsnotizen für Fachanwender:
- Sorgen Sie dafür, dass Bolzen (12,5 mm) und Muttern gemäß den Anweisungen des Herstellers korrekt festgezogen werden, um Spiel oder Überbelastung der Flansche zu vermeiden.
- Prüfen Sie den Lochabstand an der Montageflansch (40 mm) und den Bolzenkreisabstand am aktuellen Anhängerzugblech vor der Installation.
- Bestätigen Sie, dass das Gesamtgewicht des Anhängers und die zulässige Kugellast innerhalb der angegebenen Grenzen liegen (3.500 kg / 200 kg schwere Belastung). Überlastung kann zu plastischen Verformungen oder Bruch führen.
- Prüfen Sie die Kompatibilität mit der Zugstange des Fahrzeugs und eventuelle Sicherheitsanforderungen nach lokaler Gesetzgebung für Anhängerkupplungen.
Technische Vor- und Nachteile:
- Robuste Gusseisenkonstruktion bietet hohe Druck- und Biegefestigkeit in den dimensionierten Bereichen.
- Einfache mechanische Funktion mit bekannten Montagesystemen für Fachleute — leicht zu inspizieren und bei Bedarf auszutauschen.
- Begrenzung liegt in der Korrosionsanfälligkeit und der Notwendigkeit korrekter Oberflächenbehandlung und Wartung bei lang anhaltendem Außeneinsatz.
Produktdaten des Lieferanten sind in dieser Beschreibung integriert: Winterhoff (Marke) mit MPN 338.07.51 und GTIN 4045541011845. Diese Informationen sollten bei Bestellungen und bei der Dokumentation der Ersatzteilidentifikation verwendet werden, um eine korrekte Übereinstimmung zwischen Kugelkupplung und Fahrzeug/Anhänger sicherzustellen.
