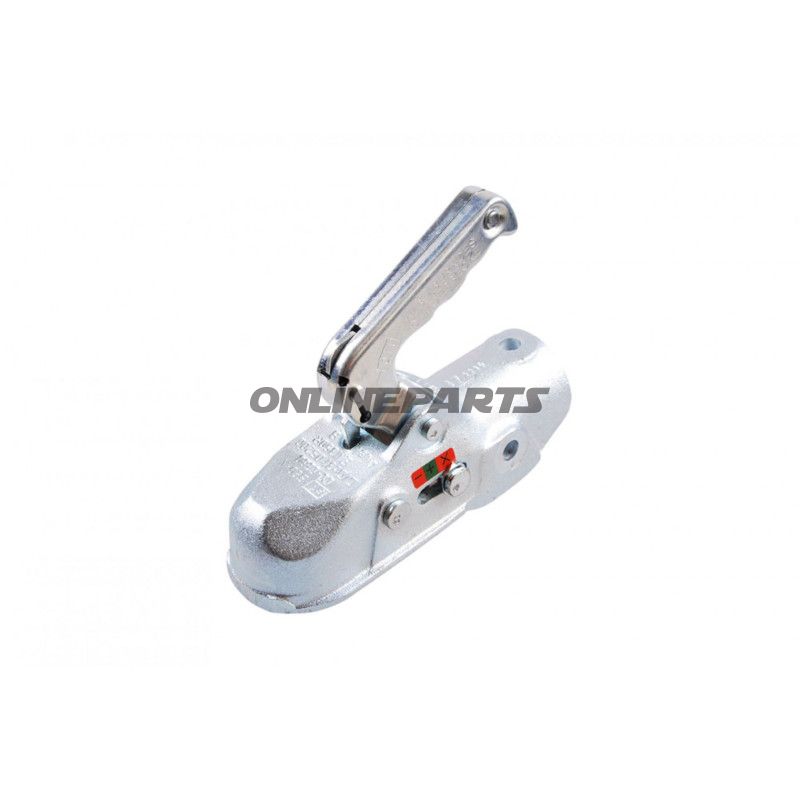

Kugelkopfkupplung 3500KG RDK141 65 mm

Kugelkupplung für Anhänger — 65 mm, zugelassen bis 3.500 kg (RDK141)

Diese Kugelkupplung (Modellnummer MPN 338.07.43, GTIN 73972518) ist ein Kupplungskopf, der für eine zuverlässige Abstimmung zwischen Auto und gebremstem Anhänger vorgesehen ist. Er ist als Al-BE Kupplungskopf (EM 350 R-D-K1414) mit 65 mm Kugeldurchmesser ausgeführt und für eine Gesamtmasse bis zu 3.500 kg sowie einer zulässigen Last nach unten von 200 kg ausgelegt. Das Produkt wird primär für gebremste Anhänger genutzt und typischerweise am Zugarm mit rundem Anschluss montiert.

Funktion

• Die primäre Funktion der Kugelkupplung besteht darin, eine mechanische, drehbare Verbindung zwischen dem Zugarm des Anhängers und dem Anhängerzug des Fahrzeugs herzustellen. Sie erlaubt eine freie Rotation im Gelenk, während Zug- und Seitenkräfte sowie vertikale Last übertragen werden.
• Für gebremste Anhänger ausgelegt: Das Verriegelungs­system und die Innenbauteile sind an die Belastungen und Dynamik angepasst, die durch die Bremsinteraktion zwischen den Fahrzeugen entstehen.

Material und Aufbau

• Der Kupplungskopf ist aus formbarem Gusseisen gefertigt, eine Materialwahl, die hohe Festigkeit, gute Zähigkeit und Verschleißbeständigkeit unter den Anforderungen einer Anhängerverbindung bietet.
• Oberflächenbearbeitung und Korrosionsschutz hängen von der Ausführung des Herstellers ab; formbares Gusseisen in Kombination mit galvanischer Beschichtung oder Lackierung reduziert Rostbildung und Verschleiß an Kontaktflächen.
• Der angegebene Lochabstand von 14,5 mm und Bolzenabstand von 40 mm beschreibt Montage- und Anschlussmaße, die bei der Auswahl von Befestigungsteilen und Zugstangen relevant sind.

Abmessungen und Kapazitäten

• Kugeldurchmesser: 65 mm — Standardgröße für schwerere Anhänger.
• Maximal zulässiges Gesamtgewicht: 3.500 kg — gibt das maximale zulässige Gesamtgewicht an, für das die Kupplung freigegeben ist.
• Alleslast (vertikale Last): 200 kg — der vertikale Druck auf die Kugel durch das Achslager des Anhängers.
• Bohr-/Bolt-Durchmesser: 14,5 mm — wichtig bei der Befestigung an der Zugstange.
• Bohrlochabstand: 40 mm — Mittelpunktabstand zwischen den Montagebohrungen.

Kompatibilität und Montagehinweise

• Die Rundzugstangenkopplung erfordert eine kompatible Halterung oder Adapter am Zugarm des Anhängers.
• Stellen Sie sicher, dass Sie Lochabstand und Bolzenn-/Bohrungsdurchmesser mit der vorhandenen Halterung vor der Montage überprüfen, um unbeabsichtigte Anpassungen zu vermeiden.
• Die Montage sollte von Fachpersonal oder unter Anleitung der Herstelleranweisungen erfolgen; das korrekte Drehmoment der Bolzen und die Kontrolle der Verriegelungsmechanik sind entscheidend für eine sichere Funktion.

Sicherheit und Wartung

• Regelmäßige visuelle Inspektion des Kugelkopfs, der Verriegelungsfunktion und der Montagebolzen wird empfohlen – insbesondere auf Verschleiß, Risse oder Korrosion im formbaren Gusseisen.
• Schmierung der beweglichen Teile und Kontaktflächen gemäß den Empfehlungen des Herstellers verlängert die Lebensdauer und sorgt für eine gleichmäßige Verriegelungsfunktion.
• Ersetzen Sie den Kupplungskopf bei sichtbaren Verformungen oder übermäßigem Spiel; der weiterhin verwendete beschädigte Kupplungsteil kann schwere Sicherheitsrisiken nach sich ziehen.

Im technischen Umfeld wird das Produkt als Kugelkupplung 3500KG RDK141 65 mm bezeichnet bzw. auf Deutsch als Kugelkopfkupplung 3500KG RDK141 65 mm. MPN 338.07.43 und GTIN 73972518 können bei Bestellung oder der Suche nach Ersatzteilen/Komponenten verwendet werden, um eine korrekte Artikelidentifikation sicherzustellen.
