Kugelkopfkupplung 3000Hg Ww30-D350-51 Mm

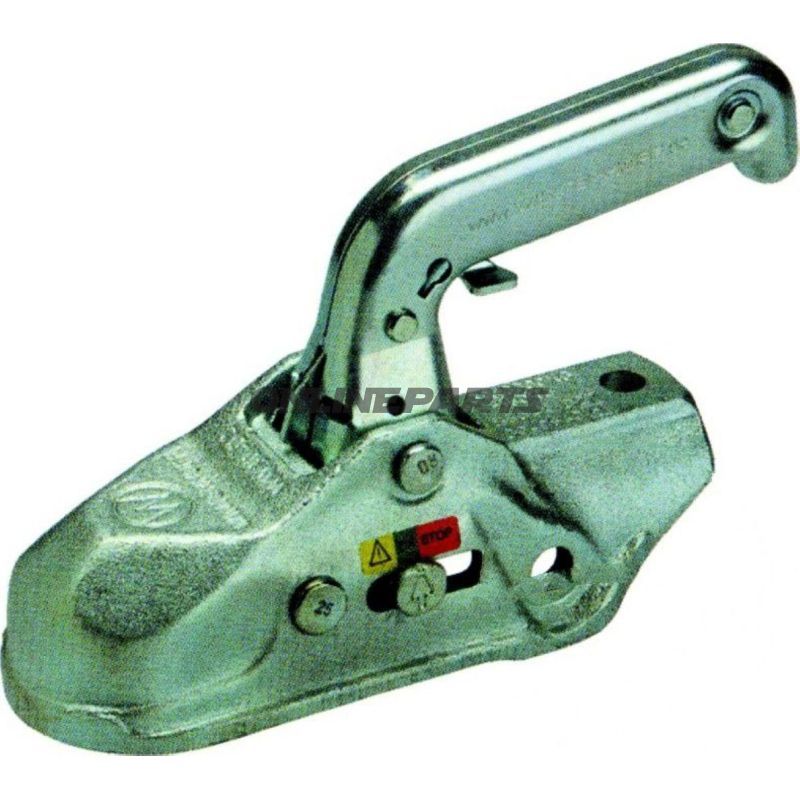

Kugelkopfkupplung 3000 kg WW30-D3 für Zugstange Ø 50–51 mm

Diese Kugelkupplung (Modell WW30‑D3) von AL‑KO ist für die Montage an Zugstangen mit Durchmesser 50–51 mm vorgesehen und für Anhängerlastungen bis 3.000 kg mit einer zulässigen Stützlast von 150 kg ausgelegt. Das Produkt wird unter der Artikelnummer (MPN) 338.00.70 geliefert und ist mit GTIN 4045541011401 registriert.

Funktion und Anwendung

• Die Kupplung verbindet Wagen und Zugstange mechanisch mittels einer konischen Kugel und Verriegelungsmechanismus, sodass Zugkraft und Stützlast beim Fahren sicher übertragen werden.
• Öffnung erfolgt durch Kippen des Griffs nach vorne; Schließen durch Nach-unten-Drücken des Griffs oder durch senkrechte Stützlast des Anhängers, was eine einfache Bedienung mit einer Hand ermöglicht.
• Multifunktionsindikator an der Gehäuse-Seite zeigt sowohl die aktuelle Verriegelungsposition (offen/geschlossen) als auch den Verschleißzustand der Kupplung und der Kugel, sodass die Kupplung vor dem Fahren visuell überprüft werden kann.
• Integrierte Sicherung im Griff verhindert versehentliches Öffnen während der Fahrt. Es besteht die Möglichkeit, einen Stiftshalter in den Griff zu montieren sowie ein kleines Verriegelungsloch für Zylinder- oder Stift-Zusatzschloss zur Diebstahlsicherung.

Materialien und Bauweise

• Gehäuse und tragende Teile bestehen aus Plattstahl mit Oberflächenbehandlung, ausgelegt, um die notwendige Festigkeit und Verschleißbeständigkeit bei den angegebenen Belastungen zu gewährleisten.
• Die Form des Griffs ist groß und ergonomisch für eine sichere Handhabung, und innere Verschleißteile sind für wiederholte Öffnen/Schließen-Bewegungen im normalen Gebrauch dimensioniert.
• Die Materialwahl richtet sich nach mechanischer Haltbarkeit statt nach Korrosionsbeständigkeit; bei salzhaltigen Straßen oder häufiger nasser Exposition wird regelmäßige Inspektion und Wartung (Schmierung, Oberflächenkontrolle) empfohlen, um Funktion und Lebensdauer zu erhalten.

Technische Daten

• Modell: WW30‑D3 (AL‑KO MPN 338.00.70)
• GTIN: 4045541011401
• Eigengenehmigung: EF‑Genehmigung Nr. 00‑0229 e4
• Zulässiges Anhängelast: 3.000 kg
• Zulässige Stützlast: 150 kg
• Geeigneter Zugstangendurchmesser: Ø 50–51 mm
• Bohrloch für Montagebolzen: 12,5 mm
• Anschlussmaße (z. B. Sicherungskette/Adapter): 40 mm (zur Kontrolle der Kompatibilität angegeben)

Kompatibilität und Montagehinweise

• Die Kugelkupplung ist für Standard-Zugstangenendstücke mit Ø 50–51 mm ausgelegt; überprüfen Sie das Endstück der Zugstange und Bohrungen, bevor Sie montieren.
• Bohrloch von 12,5 mm gibt die notwendige Bolzen-Dimension bei der Befestigung an; verwenden Sie passende Muttern, Unterlegscheiben und das festzuziehende Drehmoment gemäß den Anweisungen des Herstellers.
• Stellen Sie sicher, dass der Anhänger-Kugelhalter und die zugehörigen Teile mit den genannten Abmessungen (insbesondere 40 mm Anschluss) übereinstimmen, damit kein unbeabsichtigtes Spiel oder falsche Belastung beim Fahren entsteht.

Sicherheit und Wartung

• Zusammenhängende visuelle Kontrolle des Multifunktionsindikators vor jeder Fahrt: Bestätigen Sie, dass die Kupplung in geschlossener Position steht, und prüfen Sie den Verschleißindikator für Kupplung und Kugel.
• Allgemeine Wartung: Reinigungs der Kontaktflächen, Schmierung der beweglichen Teile mit geeignetem Schmiermittel und Nachanzug der Montagebolzen gemäß den empfohlenen Momentwerten.
• Das Vorhandensein einer Verriegelung im Griff ermöglicht es, unbefugte Demontage zu verhindern; verwenden Sie bei Bedarf ein zugelassenes Schloss.

Diese Einheit ist eine AL‑KO Komponente (Marke: AL‑KO) für professionelle Anwender wie Mechaniker und erfahrene Motorrad- oder Anhänger-Benutzer. GTIN 4045541011401 und MPN 338.00.70 können beim Einkauf oder bei Anfragen zu Ersatzteilen und Kompatibilität verwendet werden.
