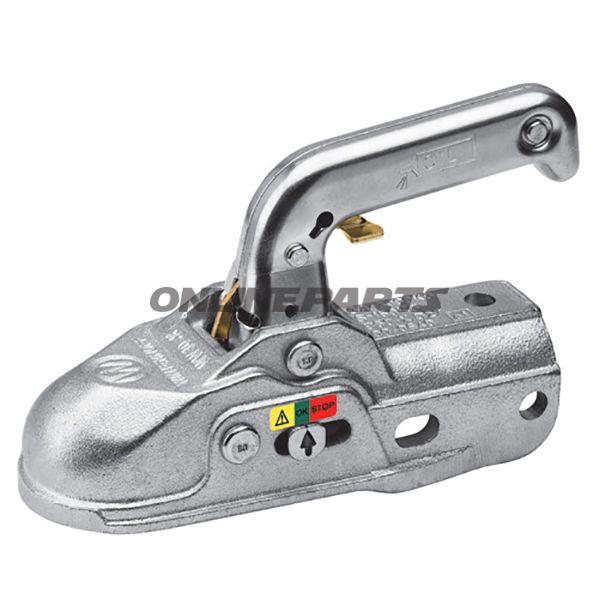

Kugelkopfkupplung WW30 (MPN 338.40.13) Für Anhänger-Deichsel. Passend für Ø 35/40/45/46/50/51 mm. Material: Temperguss. Einhandgriff med Sicherung, Bohrung 12,5 mm, Anschluss 54 mm.
Artikelnummer: 338.40.13
Herstellernummer: WW30
Kugelhakenkupplung WW30-K + Z für den Betrieb mit einer Gesamtsperrung von 3.000 kg
Produktübersicht: Kugelhakenkupplung WW30-K + Z, ausgelegt für das Anhängerziehen mit einer Gesamtanhängelast von bis zu 3.000 kg und einer maximalen Zugstangenbelastung (Stützlast) von 150 kg. Das Modell wird mit Mechanik und Funktionen für eine sichere einfache Ein-Hand-Bedienung und fortlaufende Überprüfung des Kupplungszustands geliefert.
Funktion und Bedienung
Die Kupplung ist für Montage an herkömmlichen Zugstangen (Deichsel) mit Rohrdurchmessern Ø 35, 40, 45, 46, 50 oder 51 mm ausgelegt. Öffnung erfolgt durch eine Kipphandbetätigung des Griffs nach vorne; Schließung erfolgt automatisch durch nach unten Druck des Griffs oder durch senkrechte Belastung durch Stützrad/Stütze. Der Griff verfügt über eine integrierte Sicherung, die ein versehentliches Öffnen verhindert, und es besteht die Möglichkeit, eine Stütz-/Kabelführung im Griff zu montieren.
Indikator und Sicherheit
Auf der Gehäuseseite befindet sich ein Multifunktionsdisplay, das anzeigt:
- Ob die Kupplung offen oder geschlossen ist
- Eventuell Verschleiß sowohl an der Kupplung als auch am Kugelteil
Es besteht außerdem die Möglichkeit einer Diebstahlsicherung über ein Stift-Schloss-System, integriert in den Griff (ROBSTOP WW 30-K).
Materialien und Konstruktion
Der Körper besteht aus formbarem Gusseisen (Temperguss), ein Material, das gute Druckfestigkeit und Verschleißbeständigkeit unter Belastung bietet. Die Materialwahl lautet auf mechanische Haltbarkeit und Stabilität bei Trailerbelastungen bis zu den angegebenen Grenzwerten. Die innere Mechanik der Kupplung und Verriegelungsmechanismen sind mit standardisierten Toleranzen gefertigt, um eine korrekte Passform und Funktion zusammen mit gängigen Zugstangen sicherzustellen.
Technische Daten
- Typ: WW30-K + Z
- Geeignet für Zugstange (äußerer Durchmesser): Ø 35 / 40 / 45 / 46 / 50 / 51 mm
- Gesamtanhängelast: bis zu 3.000 kg
- Zugstangenbelastung (Stützlast): 150 kg
- Bordiameter (Montagebolzen): 12,5 mm
- Anschluss ( Kugel/Halter): 54 mm
- EF-Zulassung: Nr. 00-0640 e1
Kompatibilität und Anwendungsbereiche
Die Kugelkopplung ist geeignet für konventionelle Anhängerausrüstungen und für die meisten Standard-Deichselprofile innerhalb der angegebenen Durchmesser. Sie passt zu Fahrzeugen und Anhängern, bei denen eine Kupplung mit 54 mm Anschlusstechnik und Zulassung gemäß der angegebenen EF-Typgenehmigung erforderlich ist.
Hinweise zur Montage und Wartung
- Überprüfen Sie, ob der Durchmesser der Zugstange mit einem der angegebenen Maße übereinstimmt und ob die Montagebolzen zu 12,5 mm Bohrungen passen.
- Nach der Montage sollten Anzeigen für geschlossene/offene Funktion ohne Belastung und bei leichter Belastung überprüft werden, um eine korrekte Verriegelung sicherzustellen.
- Eine regelmäßige Prüfung auf Verschleiß an Kupplungsflächen und Schmierung beweglicher Teile wird gemäß üblichem Werkstattpraxis empfohlen.
Wesentliche Produktdaten für Fachleute: MPN 338.40.13 und GTIN WW30 können bei Einkauf und Ersatzteilanfragen verwendet werden. EF-Zulassung 00-0640 e1 dokumentiert die Typengenehmigung für den Einsatz in genehmigten Anhängerkonstruktionen.
