Kugelkopfkupplung 3000 Kg Ww30-D245-46 Mm

Kugelkopplung 3000 kg WW30-D2 für Zugwerkzeug Ø45–46 mm

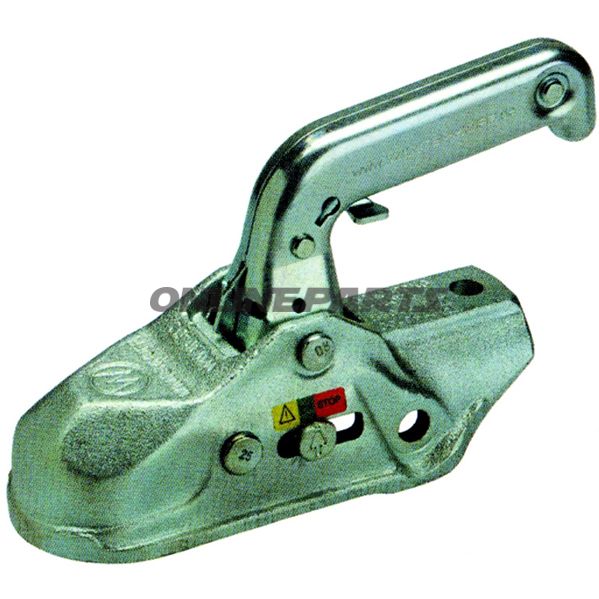

Produkt: Kugelkupplung für Anhängerzug von AL-KO (Modell WW30-D2). Diese Kupplung ist für Standard-Zugwerkzeug mit Zugmaul-Durchmesser 45–46 mm ausgelegt und trägt die Hersteller-Teilenummer MPN 338.00.69 und GTIN 4045541011357.

Funktion und Anwendung

• Die Kupplung gewährleistet eine mechanische Verbindung zwischen Anhängerzug und Fahrzeugzugstange, wenn der Kugelkopf aufgesetzt wird. Sie ist für eine einfache Handbedienung mit einer Hand und bei normalen Straßenverhältnissen ausgelegt.
• Öffnung erfolgt durch Kippen des Griffs nach vorn; Schließung durch Herunterdrücken des Griffs oder durch zulaufende vertikale Unterstützlast (Stützlaste) Arbeit.
• Integrierter Multifunktionsindikator an der Gehäuse-Seite zeigt den Kupplungszustand (Offen/Geschlossen) sowie Verschleißstatus von Kupplung und Kugel, sodass der Monteur die Sicherheit schnell beurteilen kann.
• Der Griff verfügt über eine integrierte Sicherung, die ein versehentliches Öffnen verhindert; es besteht die Möglichkeit zur Montage eines Stecks/Schlosslochs im Griff für zusätzliche Diebstahlsicherung.

Materialien und Bauweise

• Gehäuse und mechanische Teile bestehen aus Flachstahl mit einer oberflächenbehandlung, die für Straßen- und Außenbereich geeignet ist. Die Stahlkonstruktion ist für die angegebenen Lasten und normalen mechanischen Verschleiß dimensioniert.
• Größeres Handgriff erleichtert die manuelle Bedienung und sorgt für guten Kontaktfläche beim Öffnen/Schließen. Die Materialwahl priorisiert Haltbarkeit und wiederholbare Funktion gegenüber überflüssigen Funktionen.
• Alle beweglichen Teile sind so ausgelegt, dass eine eindeutige Positionierung beim Verriegeln gewährleistet ist, und Indikatoren sind mechanisch/visuell, um einen zuverlässigen Betrieb ohne Elektronik sicherzustellen.

Technische Daten

• Modell/Marke: AL-KO WW30-D2 (MPN 338.00.69)
• GTIN: 4045541011357
• Anhängelast (max.): 3000 kg
• Zulässige Stützlast: 150 kg
• Ziehstangdurchmesser: Ø 45–46 mm
• Bohrdurchmesser für Befestigung: 12,5 mm
• Anschluss/Bohrabstand: 40 mm (angegeben für Standardmontage an den entsprechenden Zugachsenaufhängungen)
• EU-Typgenehmigung: EU-Genehmigung Nr. 00-0229 e4

Kompatibilität und Montage

• Die Kupplung ist für die Montage an Zugstangen mit Ø 45–46 mm und Standardaufbau konzipiert, wie er an vielen Anhängern und Wohnwagen zu finden ist. Überprüfen Sie Maße und Bohrpositionen gegen Ihre Zugstange vor der Montage.
• Die Montage erfolgt typischerweise mit Bolzen durch die 12,5 mm gebohrten Löcher; verwenden Sie die vom Chassis- oder Anhängerhersteller angegebenen Drehmomente und sorgen Sie für eine korrekte Absicherung gegen Rotation.
• Der Multifunktionsindikator erleichtert die Verifizierung der korrekten Sitzung der Kugel und die Beurteilung des Verschleiß bei routinemäßigen Kontrollen.

Sicherheit und Wartung

• Verwenden Sie die Kupplung stets innerhalb der angegebenen Grenzwerte: maximale Anhängelast 3000 kg und maximale Stützlast 150 kg.
• Überprüfen Sie regelmäßig den Indikator auf Verschleiß an Kupplung und Kugel sowie den Verriegelungsmechanismus im Griff. Tauschen Sie verschlissene Teile gemäß den Herstelleranweisungen aus.
• Verwenden Sie richtige Verriegelungen bei Bedarf für Diebstahlsicherung; der Griff bietet die Möglichkeit zur Montage eines Schlosses/ Stiftschlosses.

Hinweis: Das Produkt wird einzeln in dem angegebenen Modell geliefert. Informationen zur Verpackungsmenge bei Großhandelsvertrieb sind hier nicht enthalten, um Verwechslungen beim regulären Kauf zu vermeiden.
