Kugelkopfkupplung 3000 Kg Ww200b3h45/46 Mm

Kugelkopfkoppeling für Anhängerzug mit Überrollbremsen — WW200B3H, 3000 kg

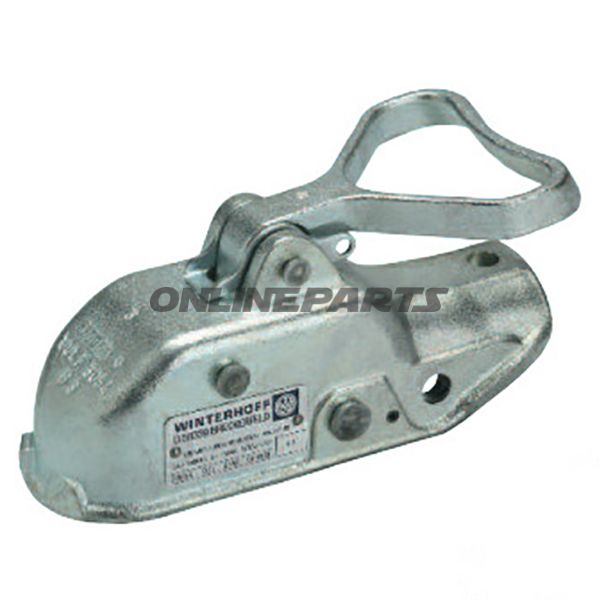

Diese Kugelkopfkopplung (MPN: 338.44.68, GTIN: WW200B3) ist eine mechanische Kugelkupplung, vorgesehen für Anhänger mit Überrollbremsen. Sie ist für die Montage am Zugstangen- oder Zugdeichsel mit äußerem Durchmesser 45–46 mm ausgelegt und ausgelegt, eine insgesamt zulässige Anhängelast (Gesamtgewicht) von bis zu 3.000 kg mit einer maximalen Stütz-/Zugstangenbelastung von 150 kg zu handhaben. Der Kugelkopf hat einen Durchmesser von 50 mm und passt zu Standard-Kupplungsstangen für schwerere Anhänger.

Funktion

• Die primäre Funktion der Kupplung besteht darin, das Fahrzeugkugelkopfkupplung oder Zugkette mit der Anhänger-Zugstange zu verbinden, Zug- und Lenkkrafter zu übertragen und eine korrekte Aktivierung der Überrollbremse beim Abbremsen sicherzustellen.
• Die Ausführung B3/H kennzeichnet eine besondere Montages- und Verriegelungsart für ältere oder standardisierte Anhängeranschlüsse, bei der eine sichere Festspannung und eine korrekte Verteilung der vertikalen Belastung erforderlich ist.

Material und Materialeigenschaften

• Der Korpus besteht aus formhartem Gusseisen (Temperguss). Dieses Material kombiniert hohe Festigkeit mit gewisser Duktilität, was das Risiko von sprödem Bruch unter schweren Lasten verringert.
• Gießereiguss ist geeignet für Bauteile mit komplexen Geometrien und Belastungspunkten, da es Belastungen absorbiert und lokale Spannkonzentrationen besser toleriert als manche spröden Gusseisenvarianten.
• Oberflächenbehandlung richtet sich nach dem Hersteller – achten Sie auf Korrosionsschutz bei Montage in salz- und küstennahen Gebieten.

Technische Maße und Montage

• Kugeldurchmesser: 50 mm.
• Passt zu Zugstange/Zugdeichsel Ø: 45/46 mm.
• Bohrungen zur Befestigung: 12,5 mm (prüfen Sie Schrauben- und Mutternmaße bei der Montage).
• Anschlussmaß: 40 mm (angegeben als relevant für passende Halterungen oder Einschlagrohr).
• Gesamt-Gespanngewicht: 3.000 kg. Stütz-/Zugstangenbelastung: 150 kg.

Kompatibilität und Anwendung

• Geeignet für schwerere Anhänger, Maschinen-Transporte und ähnliche Anhänger mit Überrollbremsen, bei denen die Anforderungen an Gesamtgewicht und Stützbelastung mit den obigen Werten übereinstimmen.
• Überprüfen Sie stets, ob der äußere Durchmesser der Zugstange (45/46 mm) und der Lochabstand (12,5 mm Bohrung) zur Aufnahme am Fahrzeug passen, vor der Montage.
• Passt zu Standard 50 mm Kugelstangen-Systemen; eine Prüfung der Fahrzeugkugelkrone empfohlen, um eine korrekte Passform und Verriegelungsfunktion zu gewährleisten.

Sicherheit und Wartung

• Regelmäßige Kontrolle der Verriegelungsmechanik, Verschleiß an der Kugel und eventuelle Risse im Korpus wird bei regelmäßiger Inspektion empfohlen.
• Schmierung der beweglichen Teile nach Herstellerempfehlungen verlängert die Lebensdauer und sorgt für korrekte Funktion der Überrollbremse.
• Bei Anzeichen von Korrosion oder Ermüdung das Bauteil austauschen statt nachzubessern, um die Sicherheit zu wahren.

Im Lieferdokumentation wird das Produkt als Typ WW 200, Version B3/H beschrieben. MPN (Teilenummer) 338.44.68 und GTIN WW200B3 können zur Suche nach technischen Datenblättern oder Ersatzteilinformationen bei Anbietern verwendet werden. Es gibt keine Herstellerangabe (Marke) in den vorliegenden Daten; überprüfen Sie ggf. die Kennzeichnung des Anbieters beim Kauf, um volle Garantie- und Wartungsinformationen zu erhalten.
