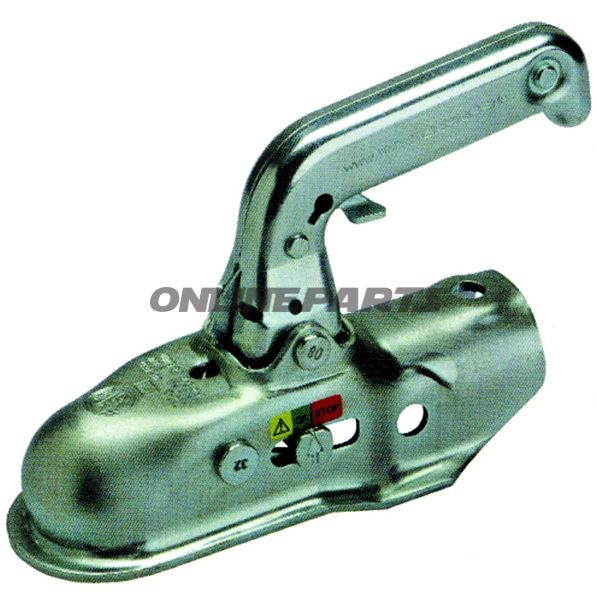

Kugelkopfkupplung 2200 Kg Ww220-Ra45-46 Mm

Kugelkopfkupplung für Zugstange Ø45–46 mm, Kapazität 2200 kg

Produktübersicht: Diese Kugelkopfkupplung von AL-KO (MPN: 338.00.68, GTIN: 4251302403747) ist zur Montage an Zugstangen mit äußeren Durchmesser 45–46 mm vorgesehen. Die Konstruktion und Funktionen richten sich an Mechaniker und erfahrene Motorradfahrer, die eine robuste mechanische Kupplung für Anhänger und Anhänger mit einer maximalen Anhängelast von 2200 kg benötigen.

• Funktion: Die Kupplung greift die Anhängerkugel bei einem einfachen handbetriebenen Mechanismus. Öffnung erfolgt durch Kippen des Griffs nach vorn; Schließung erfolgt durch Druck auf den Griff nach unten oder durch Anwendung einer vertikalen Stützlast.
• Sicherheit: Der Griff verfügt über eine integrierte Sicherung, die ein versehentliches Öffnen verhindert. Es besteht die Möglichkeit zur montierbaren Stiftführung im Griff, und es ist ein Verriegelungslöchchen für einen Stiftschloss (Diebstahlsicherung) im Griff integriert.
• Kontrolle und Wartung: Die Seite des Gehäuses verfügt über eine Mehrfunktionsanzeige, die den Zustand der Kupplung (offen/geschlossen) und den Verschleiß sowohl der Kupplung als auch der Kugel anzeigt, sodass der Wartungsbedarf ohne Demontage beurteilt werden kann.
• Zulassung: Das Produkt ist CE-geprüft unter Nr. 00-0229 e4, was die Einhaltung der geltenden europäischen Anforderungen für diese Art von Kupplungen dokumentiert.

Materialien und Konstruktion: Die Kugelkupplung ist aus Blechschaustahl gefertigt mit einer für den Außenbereich geeigneten Oberflächenbehandlung und mechanischer Beanspruchung. Der Blechschaustahl sorgt für hohe Festigkeit und Dimensionsstabilität bei normalem Einsatz; das Design ist einfach mit einer Hand bedienbar und auf das Widerstehen der Kräfte beim Fahren und Zug ausgelegt.

Technische Daten (wesentliche Maße und Belastungen):

• Anschluss an Zugstange: Ø 45–46 mm
• Max. Anhängelast (Trailerbelastung): 2200 kg
• Zulässige Stütz- bzw. Druckbelastung auf Kugel (Stützlast): 100 kg
• Bohrabstand/Bohrlöcher: Ø 12,5 mm
• Anschlussmaß: 40 mm

Praktische Hinweise zur Montage und Verwendung:

• Prüfen Sie, dass der äußere Durchmesser der Zugstange innerhalb von 45–46 mm liegt und dass die Bohrlöcher für Ø 12,5 mm Schrauben geeignet sind, bevor Sie montieren.
• Sorgen Sie für das richtige Anzugsmaß der Montageschrauben und eine Nachspannung nach einer kurzen Einlaufphase, um stabile Funktion zu gewährleisten und Verschleiß zu minimieren.
• Verwenden Sie die Indikatoren am Gehäuse für eine regelmäßige Kontrolle der Verriegelungsfunktion und des Verschleißes. Bei sichtbarem Verschleiß an der Kupplungseinführung oder der Kugeloberfläche sollte die Komponente ausgetauscht oder professionell geprüft werden.

Kompatibilität und Anwendungsbereich: Entwickelt für gewöhnliche Zugstangen und Anhänger innerhalb der genannten Maße und Belastungen. Geeignet für Werkstätten und erfahrene Benutzer, die Anhänger- bzw. Kupplungstechnik montieren oder warten.

Identifikation: Das Produkt wird von AL-KO vermarktet und lässt sich über MPN 338.00.68 und GTIN 4251302403747 identifizieren. Diese Nummern sollten bei Bestellungen oder Anfragen zu Ersatzteil-Spezifikationen verwendet werden.
