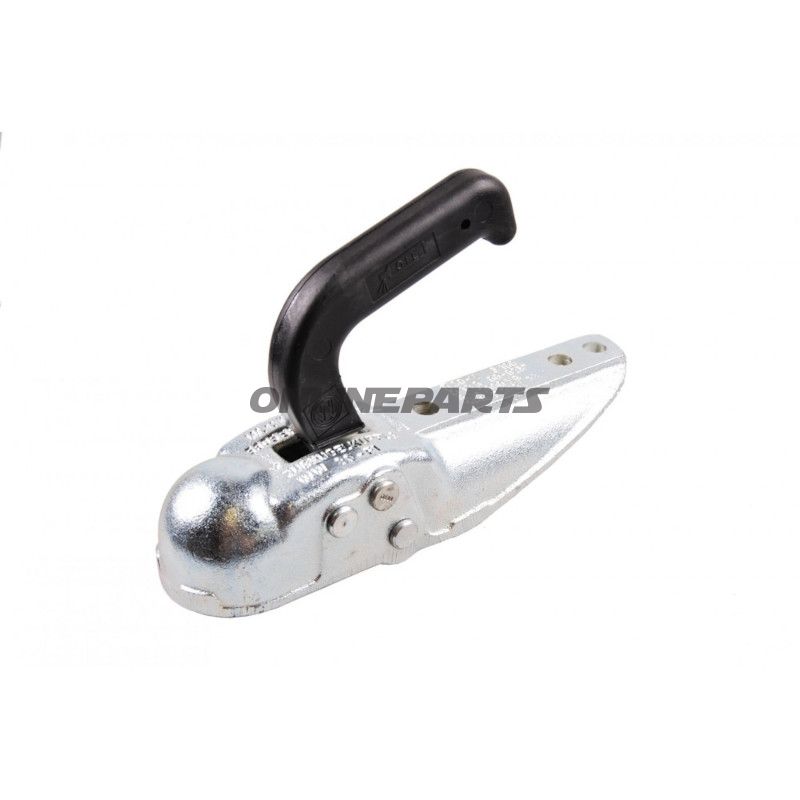

Kugelkopfkupplung 2000 kg WW20-F1 60 mm

Kugelkopfkupplung 2000 kg WW20-F1 — Kugel für Anhängerzug, Ø 60 mm

Diese Kugelkopfkupplung (MPN: 338.06.27, GTIN: WW20F1) ist eine mechanische Verbindung zum Anhängerzug mit einer 60 mm Kugel, ausgelegt für Belastungen bis zu 2000 kg Achslast. Das Produkt ist für den Einsatz an Anhängern und Anhängerfahrzeugen konzipiert, bei dem eine zuverlässige mechanische Fixierung zwischen Zugfahrzeug und Anhänger erforderlich ist.

Funktion

Die primäre Funktion der Kugelkopfkupplung besteht darin, vertikale Last (Achslast) zu übertragen und gleichzeitig die notwendige Rotationsbewegung zwischen Zugfahrzeug und Anhänger zu ermöglichen. Die Kupplung ist ausgeführt als eine Standard-Kugel-Montageeinheit, die am Zughaken befestigt wird. Die zulässige Achslast von 2000 kg bezeichnet die maximale statische Belastung im normalen Betrieb; die maximal zulässige Zugstangbelastung beträgt 100 kg. Die Konstruktion enthält gebohrte Montageschnittstellen Ø 12,5 mm mit einem vertikalen Lochabstand von 90/116 mm zur Montage an passende Zugstange oder Montageplatte.

Material und Eigenschaften

• Material: formbares Gusseisen — ausgewählt für gute Druckfestigkeit, Tragfähigkeit und Vibrationsdämpfung beim Anhängerbetrieb.
• Oberfläche: typischerweise maschinell bearbeitet und ggf. oberflächenbehandelt zum Korrosionsschutz (prüfen Sie die physische Oberflächenfinish des Produkts bei Lieferung).
• Abmessung: Kugel Ø 60 mm, Standardgröße, passend zu entsprechendem Gegenstück und Kugelträger.
• Montagebohrung: Löcher Ø 12,5 mm mit vertikaler Abstand 90/116 mm — vorgesehen für Durchgangsbolzen oder Spanplatten in der Zugstange.

Kompatibilität und Anwendung

Die Kugelkopfkupplung eignet sich für den Einsatz an Anhängern und Trailerstangen, bei denen 60 mm Kugel und die angegebenen Lochmaße zur Montagestelle passen. Die Abmessungen und die deklarierte Achslast machen diese Kupplung relevant für leichte bis mittelgroße Anhänger. Benutzer (Mechaniker und Eigentümer) sollten prüfen, ob die Dicke der Zugstange und der Montageabstand mit den Löchern Ø 12,5 mm und 90/116 mm vertikal übereinstimmt, bevor sie montieren.

Sicherheit und Montage

• Prüfen Sie, ob Montagebolzen, Muttern und Unterlegscheiben korrekt auf die Löcher Ø 12,5 mm dimensioniert und mit dem angegebenen Drehmoment des Herstellers angezogen sind.
• Korrosionsschutz und regelmäßige Kontrolle von Bolzen, Sicherungsring und Verschleiß werden als Teil der regulären Wartung empfohlen.
• Halten Sie stets die vom Fahrzeug- und Anhängerhersteller zulässigen Belastungen ein; die angegebenen Werte (2000 kg Achslast / 100 kg Zugstangbelastung) dürfen nicht überschritten werden.

Technische Daten in der Übersicht

• MPN: 338.06.27
• GTIN: WW20F1
• Kugel: Ø 60 mm
• Zulässige Achslast: 2000 kg
• Zulässige Zugstangbelastung: 100 kg
• Material: formbares Gusseisen
• Löcher: Ø 12,5 mm
• Vertikaler Lochabstand: 90/116 mm

Wenn Sie eine Bestätigung der Oberflächenbehandlung, Gewindemaße der Bolzlochgewinde oder empfohlene Anzugsmomente für die Montageschrauben benötigen, können diese Informationen aus der technischen Dokumentation des Herstellers abgerufen oder von einem Fachmechaniker erfragt werden.
