Kugelkopfkupplung 1600Kg Kk92-Für70 Mm Eckig Für Ddr Anhänger

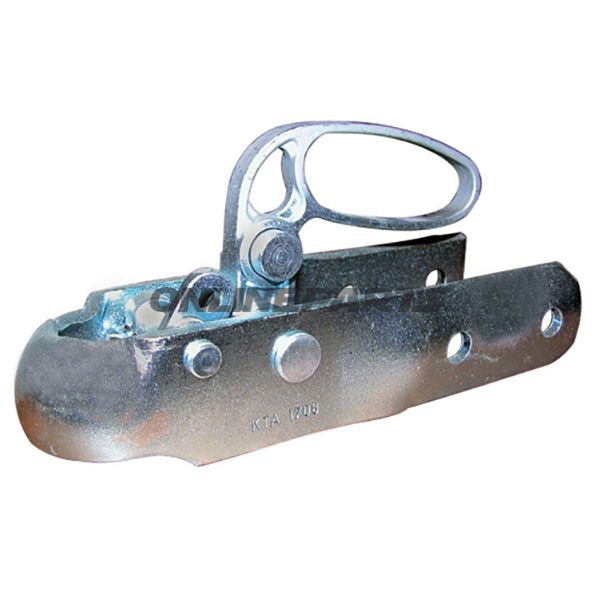

Kugelhalskupplung KK92 (1600 kg) für 70 mm quadratischen Zugstab — für DDR-Anhänger

Diese Kugelhalskupplung des Typs KK92 ist für ältere Anhänger aus der ehemaligen DDR-Produktion vorgesehen und für die Montage an einem quadratischen Zugstab mit einer Seitenlänge von 70 mm konstruiert. Das Produkt ist mit der MPN 338.02.84 gekennzeichnet und zusätzlich mit der GTIN/Artikelnummer "RO KK92F" identifiziert.

Funktion

• Die primäre Funktion der Kugelhalskupplung besteht darin, den Anhängerzugstab mit dem Fahrzeuganhängerkupplung über eine 50-mm-Kugel zu verbinden, sodass der Anhänger sicher gezogen werden kann und sich während der Fahrt in die erforderlichen Freiheitsgrade bewegen kann (Schwenken, Neigen und Drehen).
• Die Auslegung berücksichtigt ältere DDR-Standards, bei denen Maße und Bohrabstände von modernen Komponenten abweichen können.

Technische Daten und Anwendungsbereiche

• Typ: KK92 (Ersatz für frühere KK82)
• Kugel Ø: 50 mm – Standardgröße für viele Anhänger dieser Art
• Gesamt zulässiges Anhängelast: 1.600 kg
• Zulässige Zugstabbelastung (Stütze): 120 kg
• Passend für quadratischen Zugstab: 70 mm (Außenmaße)
• Bohrabmessungen: 12,5 mm (gibt den Durchmesser der Montagebohrungen an)
• Anschlussmaß: 54 mm (angegebener Messpunkt für Griff-/Befestigungsfläche)

Werkstoffwahl und Eigenschaften

• Kugelkopfkupplungen für schwerere Anhänger werden typischerweise aus gehärtetem Stahl mit Oberflächenbehandlung hergestellt (z. B. Verzinkung oder anderer Korrosionsschutz). Dies gewährleistet das notwendige Festigkeits- und Verschleißniveau unter Belastung.
• Gehärteter Stahl in Kombination mit geeigneter Wärmebehandlung verleiht die Zugfestigkeit und Haltbarkeit, die die angegebenen Belastungswerte voraussetzen.
• Oberflächenbehandlung verhindert Korrosion bei Außengebrauch und Kontakt mit Straßensalz und Schmutz; eine Kontrolle des Beschichtungszustands wird beim Wartungscheck empfohlen.

Kompatibilität und Montage

• Die Konstruktion richtet sich speziell an ältere oder original gefertigte DDR-Anhänger mit 70 mm quadratischem Zugstab. Obwohl einige moderne Komponenten kompatibel sein können, sollten Montagemaße (70 mm Zugstab, 12,5 mm Bohrlöcher und 54 mm Anschluss) vor der Montage überprüft werden.
• Beim Austausch empfiehlt es sich, die Größen von Bolzen, Scheiben und Muttern zu prüfen, um eine korrekte Passgenauigkeit und ein sicheres Anzugsmoment zu gewährleisten.
• KK92 übernimmt funktional KK82, sodass sie als Ersatz verwendet werden kann, sofern die Maße übereinstimmen.

Sicherheit und Wartung

• Überprüfen Sie regelmäßig Bolzen, Verriegelungen und Korrosionsgrad. Lose oder stark korrodierte Befestigungen sind vor dem Gebrauch auszutauschen.
• Beachten Sie stets die maximalen Gewichtsbeschränkungen des Fahrzeugs und des Anhängers. Die angegebene Kupplungslast von 1.600 kg und die Stützbelastung von 120 kg dürfen nicht überschritten werden.
• Bei Zweifeln an Kompatibilität oder Montageverfahren wenden Sie sich an einen Fachmann oder Mechaniker mit Erfahrung in Anhängerkupplungen.

Identifikation

• MPN: 338.02.84
• GTIN / Artikelnummer: RO KK92F

Die Beschreibung basiert auf den angegebenen technischen Maßen und richtet sich an Mechaniker und erfahrene Motorradfahrer/Anhängerbenutzer, die mit Montage und Sicherheitsanforderungen bei Anhängerkupplungen vertraut sind.
