Kugelkopfkupplung 1600Kg Kk92-B60 Mm Rund Für Ddr Anhänger

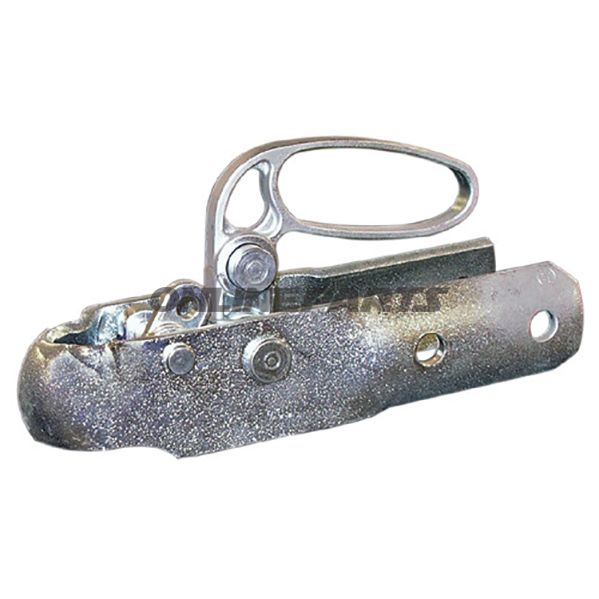

Kugelhauptkupplung KK92-B 1600 kg, rund 60 mm – für Anhänger aus DDR-Produktion

Dies ist eine Kugelhauptkupplung (Typ KK92-B), geeignet für ältere Anhänger aus der ehemaligen DDR-Produktion. Das Produkt ist für die Montage auf eine Zugstange oder ein Zugrohr mit einem Außendurchmesser von 60 mm ausgelegt und konstruiert für eine insgesamt zulässige Anhängelast von bis zu 1.600 kg mit einer maximalen Stoß- und Unterstützlast (Zugstangenbelastung) von 120 kg.

Identifikation: MPN 338.02.76. GTIN/Auskunft: RO KK92B.

• Typ: KK92 (ersetzt früher KK82)
• Ausführung: B
• Kugeldurchmesser: 50 mm
• Geeignet für Zugstange/ Zugrohr: Ø 60 mm
• Gesamtanhängelast (max.): 1.600 kg
• Zugstangenbelastung (Stütze): 120 kg
• Bohholemöglichkeit: 12,5 mm
• Anschluss/Montagemessung: 54 mm

Funktion und Anwendung

Die Kugelhauptkupplung fungiert als mechanisches Verbindungsglied zwischen Traktor/Fahrzeug und der Anhänger-Zughaken. Sie gewährleistet eine rotierende und bewegliche Verbindung während der Fahrt, während sie gleichzeitig vertikale und horizontale Kräfte gemäß den angegebenen Lastgrenzen aufnimmt. Die KK92-Ausführung ist an ältere Konstruktionen angepasst, bei denen die Zugstange rund Ø 60 mm ist und die gezeigten Bohr- und Anschlussmaße benötigt werden.

Materialien und Konstruktion

Kugelhauptkupplungen für diesen Einsatz bestehen typischerweise aus legiertem Stahl mit Wärmebehandlung und Oberflächen- schützen, um mechanischem Verschleiß und Korrosion bei normaler Nutzung zu widerstehen. Die Materialauswahl priorisiert Festigkeit und Dimensionsstabilität, damit die Kupplung Passform und Belastungseigenschaften bei wiederholter Belastung beibehält. Bohr- und Anschlussmaße sind präzise ausgeführt, um eine korrekte Montage und minimales Spiel zu gewährleisten.

Kompatibilität und Montage

Das Produkt ist spezialisiert für Anhänger aus der ehemaligen DDR-Produktion und ersetzt das frühere Modell KK82. Prüfen Sie, ob der Außendurchmesser der Zugstange 60 mm beträgt, ob die Kugelkopf-Bohrlöcher (12,5 mm) mit den Anhängerbefestigungen übereinstimmen und ob die Anschlussdimension von 54 mm zur Montagescheibe passt. Beim Einbau sollten Sie das richtige Anzugsmoment der Befestigungselemente sicherstellen und nach einer kurzen Probefahrt nachziehen, um ein Lösen der Bewegung zu vermeiden.

Sicherheits- und Anwendungsbemerkungen

• Halten Sie die angegebenen Höchstlasten ein (1.600 kg Anhängelast, 120 kg Stützlast).
• Überprüfen Sie regelmäßig Verschleiß, Korrosion und Spiel im Kugel-/Schlossmechanismus.
• Bei Unsicherheit hinsichtlich der Kompatibilität mit Befestigungen oder Zugstange messen Sie die gezeigten Abmessungen vor der Montage.
• KK92 ist eine direkte Nachfolgerin von KK82; verwenden Sie sie nur, wenn alle übrigen Montagemaße übereinstimmen.

Hinweis: Die MPN 338.02.76 und die GTIN-Angabe RO KK92B dienen der Identifikation. Wenn Sie mit Ersatzteillisten oder Dokumentationen arbeiten, verwenden Sie diese Referenzen, um das korrekte Bauteil auszuwählen.
