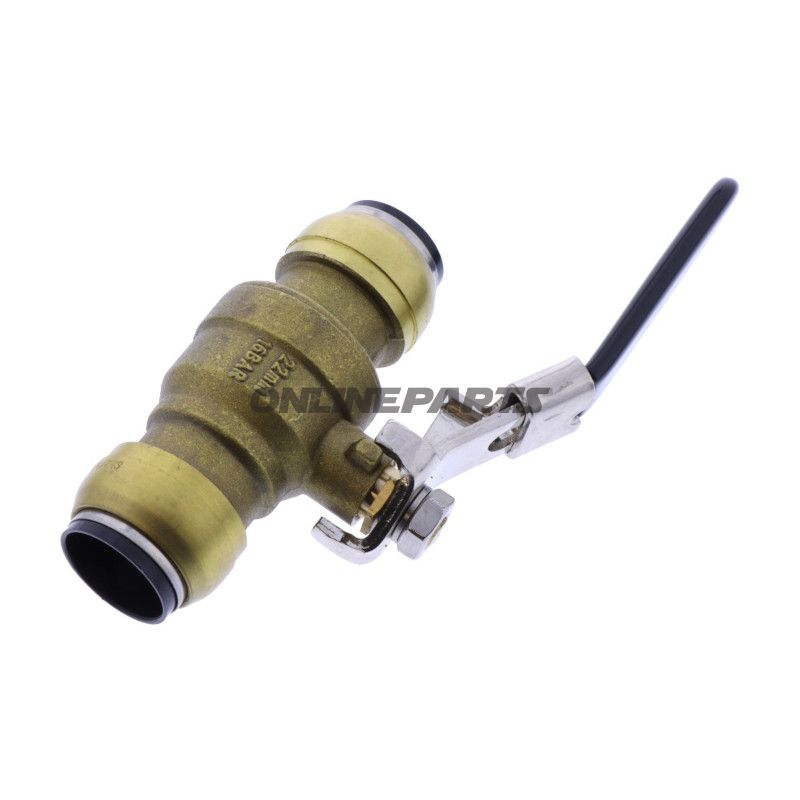

Kugelventil für Plug-in-Rohre, 22 mm Außendurchmesser
Produktübersicht: Dieses Kugelhahn von John Guest mit der Artikelnummer (MPN) 650.02.65 ist ein Plug-in-Kugelhahn, der für Rohre mit 22 mm Außendurchmesser konzipiert ist. Das Ventil verwendet eine Druck-/Setztechnik, die bei der Installation kein Schraubwerkzeug erfordert und sich sowohl für Flüssigkeiten als auch für Druckluftanwendungen bis zu 20 bar eignet.
- Funktion: Der Kugelhahn schaltet den Fluss ab oder leitet ihn durch eine 90°-Drehung des Kugelkopfs. Das Plug-in-Design ermöglicht eine schnelle Verbindung oder Abkopplung der Rohrleitung ohne Werkzeug, wodurch die Montagezeit bei Wartung und Reparatur reduziert wird.
- Material und Haltbarkeit: Das Gehäuse besteht aus Messing, was gute mechanische Festigkeit und Korrosionsbeständigkeit in gängigen Motorumgebungen bietet. Die Materialwahl eignet sich für Kontakt mit Aluminium-, Kunststoff- und Kupferrohren, ohne chemische Inkompatibilität bei normalem Einsatz.
- Druck- und Mediumtypen: Zugelassen für Betrieb bis 20 bar. Das Ventil ist geeignet für Luft und Flüssigkeiten; im Installationszusammenhang sollte die Kompatibilität mit den jeweiligen Medien (Öl, Kühlmittel, Kraftstoffe usw.) überprüft werden, um Materialkonformität sicherzustellen.
- Montage: Die Plug-in-Verbindung ist für Rohre mit 22 mm Außendurchmesser ausgelegt. Das Design ermöglicht eine schnelle Verbindung ohne Schraubwerkzeug oder spezielle Spannwerkzeuge. Bei wiederholtem An- und Abkoppeln wird eine visuelle Kontrolle der Dichtkomponenten empfohlen, um Dichtheit sicherzustellen.
- Kompatibilität: Geeignet für Rohre aus Aluminium, Kunststoff und Kupfer. Passung und Dichtung hängen von der richtigen Rohrdimension und dem Zustand der Rohrenden ab; die Rohrenden sollten rund, sauber und frei von Graten sein, um eine optimale Verbindung zu gewährleisten.
Technische Hinweise für Monteure: Beim Einbau in den Motorraum oder am Chassis Berücksichtigung von Temperatureinfluss und langfristiger Exposition. Das Messinggehäuse bietet gute thermische Stabilität, aber Dichtmaterialien in der Plug-in-Verbindung können gegenüber hohen Temperaturen oder aggressiven Medien empfindlicher sein. Prüfen Sie die Empfehlungen des Herstellers zu Dichtmaterialien bei Anwendungen mit speziellen Kühlmitteln, Additiven oder Chemikalien.
Identifikation: Marke: John Guest. MPN: 650.02.65. (GTIN nicht angegeben.) Diese Informationen können für Ersatzteilbestellungen oder Sicherstellung der richtigen Variante bei Austausch verwendet werden.
Anwendungstipps:
- Stellen Sie sicher, dass das Rohr einen 22 mm Außendurchmesser hat und der Rohrende ordnungsgemäß entgratet ist.
- Bei der Erstmontage: das Rohr vollständig bis zum Anschlag eindrücken, um eine korrekte Sitzabdichtung zu gewährleisten; nach der Montage einen Drucktest durchführen.
- Im Service: Dichtungsringe auf Risse oder Verformungen prüfen, bevor sie wiederverwendet werden.
Dieser Kugelhahn ist für Fachkräfte konzipiert, die eine robuste, einfach zu installierende Absperrvorrichtung in einer Rohrleitung mit 22 mm Außendurchmesser benötigen. Kontaktieren Sie den Anbieter für weitere Dokumentationen oder Materialspezifikationen bei speziellen Medienanforderungen.
