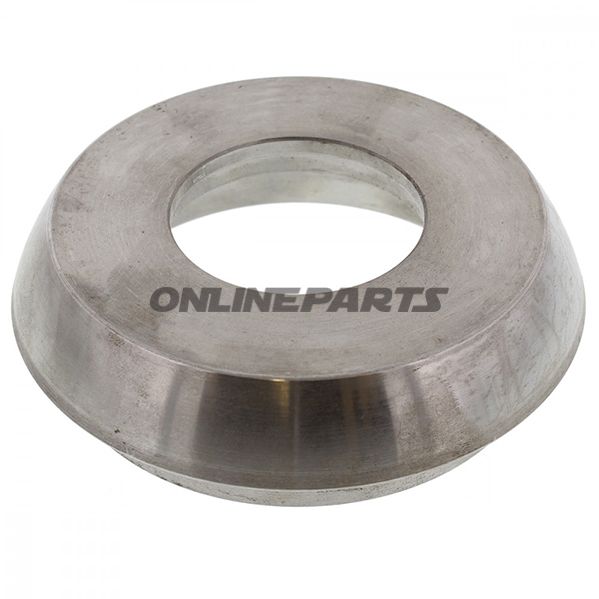

Kugelgehäuse (Kugellagergehäuse) ME 2.0 Monolift für Hebeausrüstung
Produktübersicht: Hofmann Kugelgehäuse ME 2.0 Monolift ist ein Kugelgehäuse (Kugellagergehäuse) das für den Einsatz in Monolift-Hebeköpfen und ähnlichen Hebeaggregate konzipiert ist. Es trägt radiale und axiale Lasten in mechanischen Hebesystemen und wird typischerweise als Ersatzteil in Werkstattliften und Industriesliften verwendet, wo eine präzise Passform und Materialfestigkeit wichtig sind.
Funktion: Das Kugelgehäuse fungiert als Trag- bzw. Haltesystem für Kugeln/Halter und ermöglicht eine rotiere Bewegung zwischen Welle und äußeren Gehäuse, während es gleichzeitig Lastaufnahme und Zentrierung übernimmt. In Monolift-Konstruktionen sorgt dieses Gehäuse für Stabilisierung beweglicher Teile und reduziert Spiel, Vibrationen und ungleichmäßige Belastung auf andere Komponenten der Hebeeinheit.
- Hersteller/Marke: Hofmann — bekannt für Komponenten für Hebeausrüstung.
- MPN (Teilenummer): 652.05.99 — verwendet zur Identifikation bei Bestellung und Ersatzteilaustausch.
- GTIN: 8054081121132 — globaler Artikelnummer zur Lagerführung und Wiedererkennung.
Material und Bauweise: Das Gehäuse besteht aus Stahl, gewählt aufgrund seiner Zug- und Druckfestigkeit sowie Verschleißbeständigkeit bei wiederholten Belastungszyklen. Das Stahlmaterial bietet gute Widerstandsfähigkeit gegen Verformung bei axialen und radialen Kräften und kann präzise bearbeitet werden, um enge Toleranzen zwischen Innen- und Außen Ø sicherzustellen.
Maße und Abmessungen:
- Außendurchmesser (Ø außen): 115 mm
- Innendurchmesser (Ø innen): 50 mm
- Höhe: 32 mm
Diese Maße sind entscheidend für eine korrekte Montage in Monolift-Systemen; der Innendurchmesser gibt das Bohr- oder Wellenpassung vor, während der Außendurchmesser und die Höhe den Platzbedarf im Hebekopf-Gehäuse bestimmen.
Kompatibilität und Anwendungen: Die Geometrie der Baugruppe und MPN deuten darauf hin, dass es für Hofmann Monolift-Anwendungen oder Werkstattlifte mit ähnlichen Abmessungen vorgesehen ist. Beim Austausch sollte geprüft werden, ob Innen-/Außendurchmesser und Höhe dem bestehenden Montageraum entsprechen. Das Stahlmaterial des Kugelgehäuses erfordert je nach Arbeitsumgebung geeignete Schmierung und gegebenenfalls Oberflächenschutz, um Korrosion bei feuchten Bedingungen zu verhindern.
Technische Überlegungen für den Mechaniker:
- Prüfung der Toleranzanforderungen bei der Montage: Passform zwischen Welle und InnenØ muss mit den Spezifikationen des Herstellers übereinstimmen.
- Verwendung geeigneten Schmiermittels für Kugel-Elemente und Gehäuse, um gleichmäßigen Betrieb und Verschleißreduktion zu gewährleisten.
- Untersuchung von Oberflächen und Kanten auf Anzeichen von Ermüdung oder Korrosion beim Austausch.
- Sicherstellung des richtigen Anzugsmoments bei der Verbindung und ggf. Abdichtung gegen Schmutz und Feuchtigkeit.
Identifikation bei Bestellung: Wenn Sie das Ersatzteil bestellen, geben Sie gern sowohl MPN (652.05.99) als auch GTIN (8054081121132) zusammen mit der Hofmann-Marke an, um eine korrekte Teilepassung sicherzustellen. Dies gewährleistet eine eindeutige Identifikation in Lager- und Bestellprozessen.
Hinweise: Die Informationen zu Material und Abmessungen stammen von den Spezifikationen des Herstellers. Falls Ihre Anwendung spezielle Anforderungen an Oberflächenbehandlung, Toleranzklassen oder Korrosionsschutz hat, sollten diese vor der Montage mit dem Lieferanten verifiziert werden.
