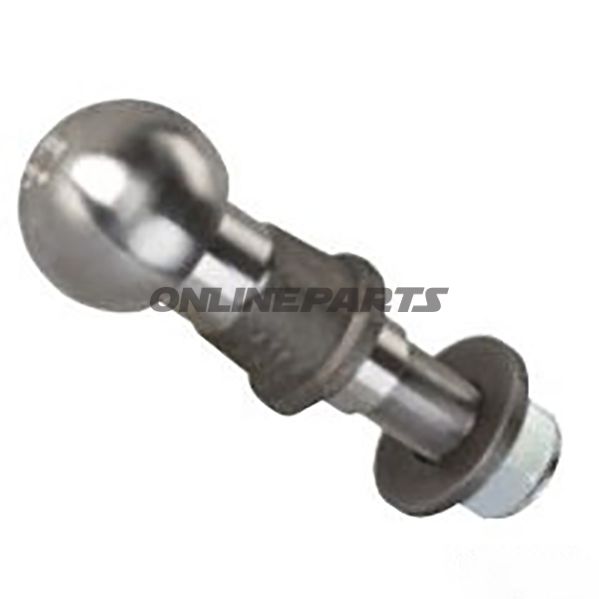

Kugel mit Gewindeschaft 50 mm, M22 x 1,5 – Bolzenkugel für Kugelkopplung

Diese Kugel mit Gewindeschaft von AL-KO (MPN: 335.00.03, GTIN: 4045541016208) ist für den Einsatz in Anhänger-Kugelkupplungssystemen mit 50 mm Kugelkopf ausgelegt. Das Produkt ist vom deutschen Kraftfahrt-Bundesamt (KBA) genehmigt und eignet sich für die Nutzung auf öffentlichen Straßen, bei der Sicherheit und die Einhaltung geltender Vorschriften erforderlich sind.

Funktion und Anwendung

• Der Bolzen mit integrierter Kugel dient als Verbindungsstelle zwischen Anhänger und Zugfahrzeug-Kugelkupplung (50 mm).
• Die Gewindeschraube (M22 x 1,5) ermöglicht das direkte Festziehen der Kugel in dem Zugarm des Anhängers oder in einem kompatiblen Kugelhals-Adapter mittels der mitgelieferten Unterlegscheibe und Mutter.
• Die angegebene Anhängelast beträgt bis zu 3500 kg, vorausgesetzt eine korrekte Montage und kompatible Komponenten im Rest des Zug- und Kupplungssystems.

Material und konstruktive Merkmale

• Die Kugel und der Gewindebolzen bestehen aus Stahl mit Oberflächenbehandlung zum Korrosionsschutz (typischerweise Verzinkung oder ähnliches bei AL-KO). Die Materialwahl sorgt für hohe Festigkeit und Verschleißbeständigkeit bei zyklischer Belastung.
• Die Gewindegröße M22 x 1,5 ist ein feingewindiges metrisches Gewinde, das eine enge und sichere mechanische Verbindung bei korrektem Anziehen gewährleistet.
• Mit Scheibe und Stopfmutter (Schutzmutter) geliefert, um ein Nachlassen während des Betriebs zu verhindern. Diese Bauteile sind in Bezug auf die Festigkeit des Gewindes und die angegebene maximale Belastung dimensioniert.

Kompatibilität und Montage

• Ausgelegt für 50 mm Kugelkupplungen; muss in einem Zugarm oder Adapter montiert werden, der eine Bolteckverbindung mit M22 x 1,5 Gewinde akzeptiert.
• Sicherstellen, dass die Mutter gemäß dem vom Hersteller empfohlenen Moment festgezogen wird und geeignetes Klebe- oder Sperrmittel verwendet wird bzw. regelmäßig die Sperrmutter beim Service kontrolliert wird, um ein unbeabsichtigtes Lösen zu vermeiden.
• Überprüfen Sie, ob alle übrigen Komponenten des Zugsystems (Kugelkupplung, Zugarm, Bolzen und Befestigungen) mindestens dieselbe Tragfähigkeit wie die Bolzenkugel aufweisen und vor Nutzung frei von Beschädigungen und starker Korrosion sind.

Sicherheit und Genehmigung

• Das Produkt ist vom Kraftfahrt-Bundesamt genehmigt, was bedeutet, dass es den geltenden Anforderungen für Zugausrüstung auf öffentlichen Straßen gemäß den relevanten Normen entspricht.
• Die angegebene maximale Anhängelast von 3500 kg setzt korrekte Montage, Wartung und eine entsprechend dimensionierte Rest des Zug- und Kupplungssystems voraus.

Technische Identifikation

• Hersteller/Marke: AL-KO
• Hersteller-Nummer (MPN): 335.00.03
• GTIN: 4045541016208

Hinweise

• Die Verpackung enthält eine Kugel mit Gewindeschaft sowie Scheibe und Stopfmutter für die Montage. Beim Kauf sollten Sie sicherstellen, dass Gewindetiefe und Montagesbedingungen im Zugarm des Fahrzeugs kompatibel sind.
• Bei Unsicherheit über korrekte Dimensionierung oder Montage wird empfohlen, einen qualifizierten Mechaniker oder AL-KO für spezifische momentane Anweisungen und Kompatibilitätsprüfungen zu konsultieren.
