Kühlungssystem-Tester Set, Masterkit für Druck- und Dichtheitstests von Motorkühlungssystemen
Produkt: Kühlungssystemtester-Set 11 Teile (Masterkit) von Leitenberger. GTIN: 4251712704724. Herstellerartikelnummer (MPN): 614.05.43.
Dieses Masterkit ist für Mechaniker und Werkstätten entwickelt worden, um das Kühlungssystem systematisch auf Dichtheit und Druckfestigkeit bei Personenkraftwagen von europäischen und asiatischen Herstellern zu testen. Das Set enthält einen handgehaltenen Tester (TVU 138/5), einen flexiblen Übergang (FZ 100K) und eine Auswahl von 11 Testadapteren, damit Sie das Werkzeug an verschiedene Kühlerschutzdeckel- und Expansionsdeckelverbindungen anpassen können.
Funktion
- Möglichkeit, ein kontrolliertes Druckniveau auf das Kühlsystem aufzusetzen und so Undichtigkeiten an Kühler, Schläuchen, Verbindungen, Thermostathausen und dem Kühler zu erkennen.
- Adapteren ermöglichen eine enge Verbindung zu herstellerspezifischen Anschlüssen mit Bajonett- oder Schraubinterface, was eine korrekte Probenahme ohne Improvisationen sicherstellt.
- Der flexible Übergang reduziert mechanische Belastungen und ermöglicht das Erreichen von engen oder schrägen Verbindungen, ohne das Messgerät zu verdrehen.
Materialien und Konstruktion
- Testerhaus (TVU 138/5): Robuste Ausführung mit Metall- und Technopolymer-Komponenten, ausgelegt für mechanische Belastung im Werkstattbetrieb. Der Druckmesser und Ventile sind für wiederholte Druckzyklen ohne wesentlichen Verschleiß ausgelegt.
- Flexibler Adapter (FZ 100K): Elastomer-/Gummihaltes mit verstärkten Endstücken, ausgelegt, die Chemie und Temperatur variations des Kühlmittels während des Tests zu tolerieren.
- Testadaptere: Hergestellt aus Metall und verschleißfesten Kunststoffmaterialien je nach Adaptertyp, um Passform und Haltbarkeit bei häufigem Gebrauch zu gewährleisten.
- Transportkoffer: Gusskunststoffkoffer mit Einlagen zur Sicherung der Komponenten und Schutz vor Stößen während Transport und Aufbewahrung.
Kompatibilität und Anwendungsbereiche
Das Set deckt eine breite Palette von Fahrzeugherstellern durch die enthaltenen Adaptertypen ab. Die relevantesten Anwendungsbereiche für jeden Adapter sind:
- K 60 – Kühladapter mit Bajonettschnittstelle (übliche Kühleraufsatzverbindung).
- KS 22 – z. B. Bentley, Porsche, smart (ausgewählte Modelle).
- KG 23 – Chrysler, Citroën, Fiat, Lancia, Nissan, Opel Vivaro/Movano, Renault, Rover.
- KS 31 – Chevrolet, Daewoo, Ford, Jaguar, Opel, Skoda.
- K 32 – BMW, Rover.
- KS 38 – Seat, Skoda, Golf III.
- KS 65 – Audi, Skoda, Golf IV–VI.
- KS 90 – Hyundai, Isuzu, Mazda, Mitsubishi, Nissan, Opel Agila, Proton, SsangYong, smart forfour, Suzuki, Toyota.
- KS 86 – Citroën C1, Daihatsu, Mazda, Mitsubishi, Rover, Toyota, Suzuki.
- KS 62.1 – VW Sharan, Ford Galaxy (bis 2006), Seat Alhambra.
- KS 77 – Alfa Romeo, Fiat, Opel, Saab.

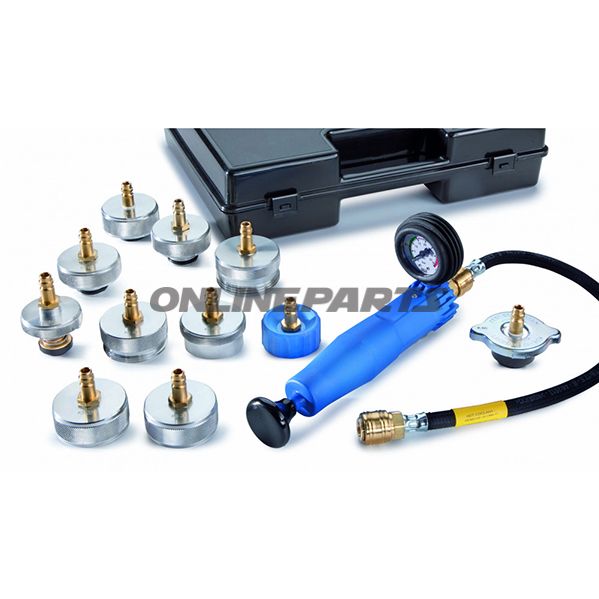

Lieferumfang
- Kühlungssystemtester TVU 138/5.
- Flexibler Übergang FZ 100K.
- 11 verschiedene Testadaptere wie oben angegeben (für verschiedene Fahrzeugmodelle und Anschlussarten).
- Robuster Kunststoffkoffer zur Aufbewahrung und zum Transport.
Gebrauchs- und Werkstattnotizen
- Folgen Sie den Anweisungen des Herstellers für den maximalen Prüfdruck der einzelnen Kühlersysteme, um Beschädigungen der Bauteile zu vermeiden. Der Prüfdruck sollte gemäß den Spezifikationen des Autoherstellers gewählt werden.
- Überprüfen Sie vor jedem Test die Dichtungen der Adapter, um eine dichte Verbindung zu gewährleisten und falsche Lecks zu vermeiden.
- Nach dem Test das System entleeren und gemäß Anforderungen an den Kühlmittelwechsel spülen, falls erforderlich, um eventuell eingebrachtes Luft- oder Verunreinigungsstoffe zu entfernen.
Leitenberger liefert dieses Set mit GTIN 4251712704724 und MPN 614.05.43 als komplette Werkzeugkassette für professionelle Anwender, die ein flexibles und mechanisch robustes Werkzeugset zur Diagnose von Kühlungssystemen benötigen.
