Kts-Steckerleiste 26-Pol A-Hds26a-Kg/T 741597-62

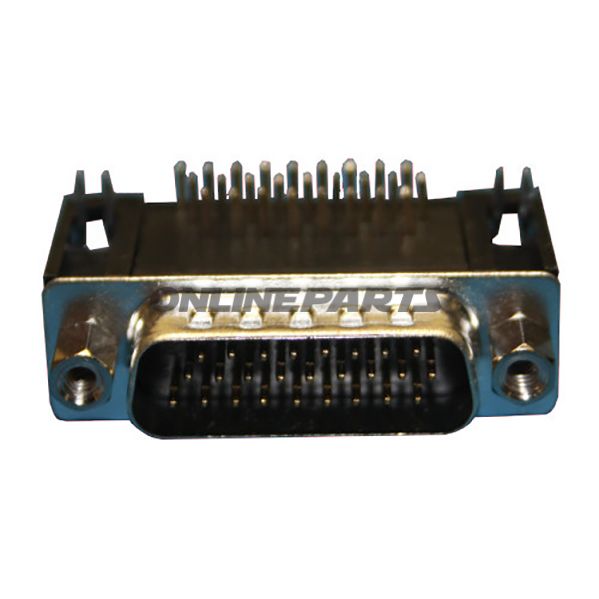

26-poliger D-Sub-Stecker für Bosch KTS, 3-reihig, 90°-PCB-Mmontage

Kurzbeschreibung: Dieser 26-polige D-Sub-Stecker (A-Typ) ist für den Einsatz mit Bosch KTS-Diagnosegeräten und ähnlichen Anwendungen vorgesehen, bei denen eine kompakte, dreireihige Kontaktlösung mit 90°-Winkelung zur Leiterplatte erforderlich ist. Die Produkthersteller-Teilenummer (MPN) lautet 652.13.22.

Funktion und Anwendung:

• Der Stecker dient als mechanische und elektrische Schnittstelle zwischen Kabel/Ausrüstung und einer Leiterplatte, insbesondere in Diagnose- und Servicetools.
• Der 90°-Winkel ermöglicht das Verlegen von Kabeln parallel zur Leiterplattenoberfläche und reduziert den Platzbedarf in eingebauten Modulen oder Werkzeugen.
• Montagebolzen sichern mechanische Stabilität beim Anschluss, wodurch Belastung an Lötpunkten bei Bewegung oder Zug am Kabel reduziert wird.

Materialien und elektrische Kontakte:

• Kontaktmaterial: Phosphorbronze mit 6 µm Goldbelag auf den Kontaktflächen. Phosphorbronze bietet eine gute Balance aus mechanischer Festigkeit und elektrischer Leitfähigkeit; der Goldbelag minimiert Oxidation und sorgt langfristig für niedrigen Kontaktwiderstand.
• Gehäuse: Polyester verstärkt mit Glasfaser (UL94V-0). Dieses Material besitzt hohe mechanische Steifigkeit und Temperaturbeständigkeit sowie Brandklassifizierung gemäß UL94V-0, was in anspruchsvollen elektronischen Umgebungen relevant ist.

Mechanische Ausführung und Montage:

• Als Stecker (männlich) gebaut, drei Reihen mit 26 Polen (A-Konfiguration).
• 90°-Winkel-Ausführung zum Löten auf der Leiterplatte (PCB). Die Beine sind für eine sichere und zuverlässige Lötverbindung ausgeführt.
• Beiliegende Befestigungsschrauben für mechanische Montage am Gehäuse oder Leiterplatten-/Plattform, um Belastung am Lötpunkt zu reduzieren.

Technische Vorteile und Überlegungen:

• Der Goldschicht (6 µm) erhöht Korrosionsbeständigkeit und gewährleistet langfristig zuverlässigen elektrischen Kontakt in Umgebungen mit Vibrationen und wechselnden Temperaturen.
• Glasfaserverstärktes Polyester bietet dimensionale Stabilität beim Löten und im Betrieb bei Temperaturbereichen, die UL94V-0 erfordern.
• Die kompakte dreireihige Konfiguration bietet hohe Kontakt­dichte auf relativ kleinem Raum, was bei modernen Diagnostikmodulen mit Platzbedarf relevant ist.

Kompatibilität und Anwendungsbereiche:

• Speziell für Bosch KTS-Systeme konzipiert, kann aber auch in anderen elektronischen Geräten verwendet werden, die einen 26-poligen D-Sub A-Typ männlichen Stecker mit 90° PCB-Montage benötigen.
• Eignet sich für Werkzeuge, Steuergeräte, Prüfgeräte und eingebettete Systeme, bei denen robuste mechanische Befestigung und geringer Kontaktwiderstand erforderlich sind.

Identifikation: MPN (Hersteller-Teilenummer) 652.13.22 ist mit dieser Artikelbezeichnung verknüpft (KTS-STIKDÄCKE 26-Pol A-HDS26A-kg/T 741597-62) und sollte bei Bestellung oder Ersatzteilidentifikation verwendet werden.

Hinweise zur Montage und Handhabung:

• Beim Löten korrekte Hitzeprofile verwenden, um eine Überhitzung des Kunststoffgehäuses zu vermeiden; glasfaserverstärktes Polyester hält höhere Temperaturen besser als Standardpolymere, jedoch kann langanhaltende hohe Temperatur die Materialeigenschaften beeinflussen.
• Für korrekte mechanische Fixierung mit den mitgelieferten Schrauben sorgen, um Zugbelastung an den Lötverbindungen durch Kabelbeanspruchung zu reduzieren.

Wenn weitere technische Daten (z. B. Maßskizze, Kontaktwiderstand, Isolationswiderstand oder Temperaturbereich) für die Integration benötigt werden, können diese typischerweise aus den Datenblättern des Herstellers bei Angabe der MPN 652.13.22 bezogen werden.
