Gelenkverbindungsscharnier 3/4" — Länge 99 mm für den Maschinenbetrieb

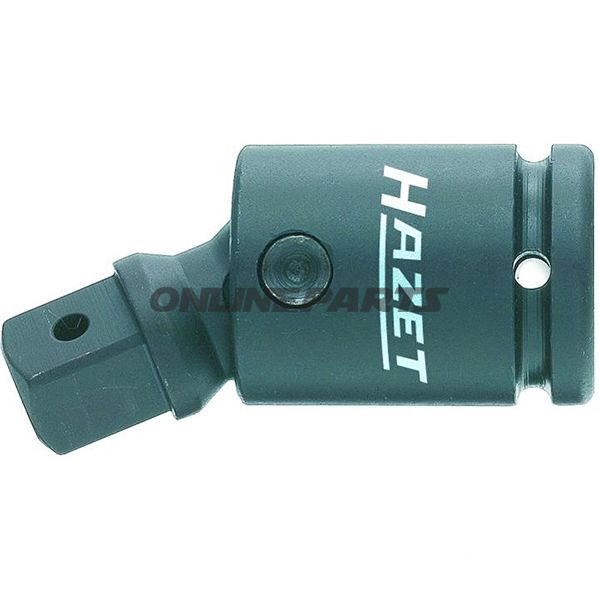

Produkt: Hazet Gelenkverbindungsscharnier (Gelenkstueck) 3/4" — Modell 605.62.87. GTIN: 4000896001781.
Dieses Gelenkverbindungsscharnier ist ausgelegt für kraftvollen Maschinenbetrieb und Schlagbelastung, bei der ein bewegliches Verbindungselement zwischen Antriebs- und Abgeseite benötigt wird. Die Komponente überträgt das Drehmoment zwischen zwei 3/4" Quadratverbindungen, erlaubt dabei jedoch eine gewisse Winkelführung oder Verschiebung unter engen Arbeitsbedingungen.
- Anwendung: Wird als flexibles Übertragungselement in Drehmomentwerkzeugen für 3/4" Quadratdrehung verwendet — z. B. in Kombination mit Schlagschraubern, Drehmomentschraubwerkzeugen und großen Handratschen, wo eine direkte lineare Verbindung unpraktisch oder unmöglich ist.
- Abmessungen: Gesamtlänge 99 mm. Innendurchmesser Quadrat (Antrieb): 3/4" (20 mm). Außendurchmesser Quadrat (Abgang): 3/4".
- Material und Oberfläche: Hergestellt aus Chrom-Vanadium-Spezialstahl. Die Oberfläche ist je nach Produkt-Toleranz poliert/gebrütet, was die Korrosionsbeständigkeit erhöht und die Reibung im Gelenk reduziert, ohne fragwürdige Beschichtungen hinzuzufügen.
- MPN und Hersteller: Original Hazet-Produkt, Artikelnummer (MPN) 605.62.87. Hazet ist als Hersteller in den Beschaffungsangaben aufgeführt, und GTIN 4000896001781 gewährleistet eine eindeutige Identifikation bei Beschaffung und Ersatzteilverwaltung.
Funktionale Eigenschaften
Das Gelenkverbindungsscharniere ist so ausgelegt, hohe Drehmomente bei wiederholten Schlagbelastungen zu übertragen. Das Gelenk absorbiert geringfügige Fehlstellungen zwischen Innen- und Außenquadraten, wodurch die Belastung der Werkzeugquadratführung und der angeschlossenen Adapter reduziert wird. Die polierte/gebrannte Oberfläche reduziert direkten Metal-Metal-Kontakt und verhindert eine rasche Oberflächenabnutzung bei kräftiger Nutzung.
Werkstoffauswahl und Haltbarkeit
Chrom-Vanadium-Spezialstahl wurde aufgrund seiner Kombination aus Zähigkeit und Zugfestigkeit gewählt, Eigenschaften, die bei hohen Drehmomenten und wiederholter Schlagwirkung wichtig sind. Die Oberflächenbehandlung (Polieren/Brünieren) verbessert die Korrosionsbeständigkeit, ohne die grundlegenden mechanischen Eigenschaften des Stahls zu verändern. Für Mechaniker bedeutet dies weniger Überraschungen bei professioneller Nutzung und eine lange Lebensdauer bei korrekter Anwendung.
Kompatibilität und Montage
- Passt zu Werkzeugen und Anschlüssen mit 3/4" Innen- und Außen-Quadrat (20 mm).
- Geeignet als Zwischenkomponente zwischen Ratsche, Verlängerung und anderen momentübertragenden Elementen.
- Überprüfen Sie stets die Innen- und Außen-Toleranzen des vorhandenen Werkzeugs, um eine korrekte Passform und eine sichere Verriegelungsmöglichkeit bei der Verwendung von Splinten oder Sicherungsbolzen sicherzustellen, falls relevant.
Praktische Hinweise
- Das Produkt ist für professionellen Gebrauch vorgesehen. Bei Arbeiten mit Schlagbelastung sollten Sie die Kompatibilität mit dem maximalen Drehmoment der Antriebsquelle prüfen.
- Regelmäßige Inspektion des Gelenks und der Quadrate auf Verschleiß wird empfohlen, um unkontrollierte Fehler bei hohen Belastungen zu vermeiden.
Für eindeutige Identifikation und Ersatzteilverwaltung werden MPN 605.62.87 und GTIN 4000896001781 zusammen mit dem Herstellernamen Hazet angegeben.
