Kotflügel Anhänger Stahlh410 B260 S1500

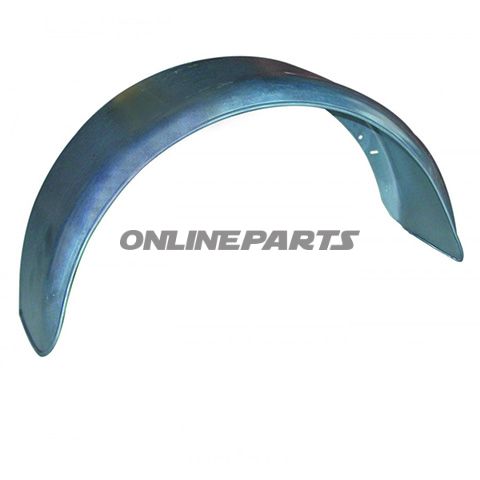

Rund-Doppelachsen-Schutzblech aus warmzinklegierten Stahl für Anhänger (H410 B260 S1500)

Dieses umlaufende Doppelachsen-Schutzblech (Bezeichnung DK 2620/12, MPN: 338.03.59, GTIN: D 2620/12DFZ) ist für die Montage an Anhängern mit Doppelachse vorgesehen. Die Beschreibung hier konzentriert sich auf Funktion, Materialwahl, Abmessungen und praktische Eigenschaften für Mechaniker und erfahrene Motorradbesitzer, die den Anhängerbau oder die Wartung durchführen.

Funktion und Anwendung

Die Hauptfunktion des Schutzblechs besteht darin, den Achsbereich, die Räder und die Aufhängung vor Straßenschmutz, Steinen und Spritzwasser von der Straße zu schützen und Verschmutzungen am Unterboden und an den Seiten des Anhängers zu begrenzen. Die runde Form eignet sich gut für Doppelachskonfigurationen und bietet Platz für Radbewegungen und Federweg. Das Profildesign ermöglicht eine direkte Befestigung an der Seitenwand des Anhängers oder an der Tragstruktur.

Materialien und Korrosionsschutz

• Material: Warmzinklegierter Stahlblech von hoher Blecheitung (Qualität 5 oder 6).
• Zinkbeschichtung: 275 g/m² gemäß DIN 17162, was einen robusten galvansichen Schutz gegen Rostbildung bietet.
• Oberflächenbehandlung: Zusätzliche Beschichtung über der Warmzinkung zur verbesserten Beständigkeit gegen Weißrost (salz- und feuchtigkeitsbedingter Weißkorrosion) sowie bessere „Fingerabdruck-Eigenschaften“, was Handhabung und Montage weniger anfällig für lokale Korrosionsschäden macht.

Design- und Konstruktionsdetails

• Profil: 12/40 mit 2,5 mm Durchdringprofil; Profil 12 zum Anbringen an der Seitenwand, was eine flache und stabile Montagefläche sicherstellt.
• Form: Rundes Doppelachsen-Schutzblech, angepasst an Doppelachsen-Sets mit ausreichender Freigängigkeit zu Rädern und Federung.

Abmessungen

• Höhe: 410 mm
• Breite: 260 mm
• Flügel-/Spannweite: 1500 mm

Montage und Kompatibilität

Das Schutzblech wird mit einem Profil geliefert, das zur Aufschraubung an der Seitenwand des Anhängers oder an der tragenden Schiene vorgesehen ist. Das 2,5-mm-Durchdringungsprofil ermöglicht eine sichere Befestigung von Schrauben oder Bolzen, ohne umfangreiche Verstärkung in den meisten Standard-Anhängerentwürfen. Aufgrund der runden Form und der angegebenen Abmessungen sollte es dort montiert werden, wo ausreichende Freigabe und Raum für Doppelachskonfiguration vorhanden sind.

Nützliche Vorteile für Werkstatt und Wartung

• Hohes Blechniveau und Zinkbeschichtung erhöhen die Lebensdauer bei normaler Straßenbenutzung und in feuchtem Klima.
• Zusätzliche Oberflächenbeschichtung reduziert das Risiko lokaler Weißrostbildung an Kanten und bei der Handhabung.
• Standardisiertes Profil und Bohr-/Schraubmöglichkeiten erleichtern nachträgliche Montage und Austausch durch Fachpersonal.

Identifikation

Das Produkt ist unter der Bezeichnung DK 2620/12 angegeben. Die Herstellerartikelnummer lautet 338.03.59 und die GTIN ist D 2620/12DFZ, was bei Bestellungen oder der Suche nach Kompatibilität in Ersatzteillisten verwendet werden kann.

Wenn Sie spezifische Anforderungen an das Bohrmuster, die Befestigungsmethode oder Toleranzen für Rahmen-/Tragmontagen haben, können diese auf Anfrage mitgeteilt werden, damit das Schutzblech angepasst oder Montagesenker nach den Werkstattstandards ausgeführt werden.
