Kontrollleuchte Rotflachstecker

Kontrollleuchte, rot mit Flachstecker für Armaturenbrett oder Signalanzeige

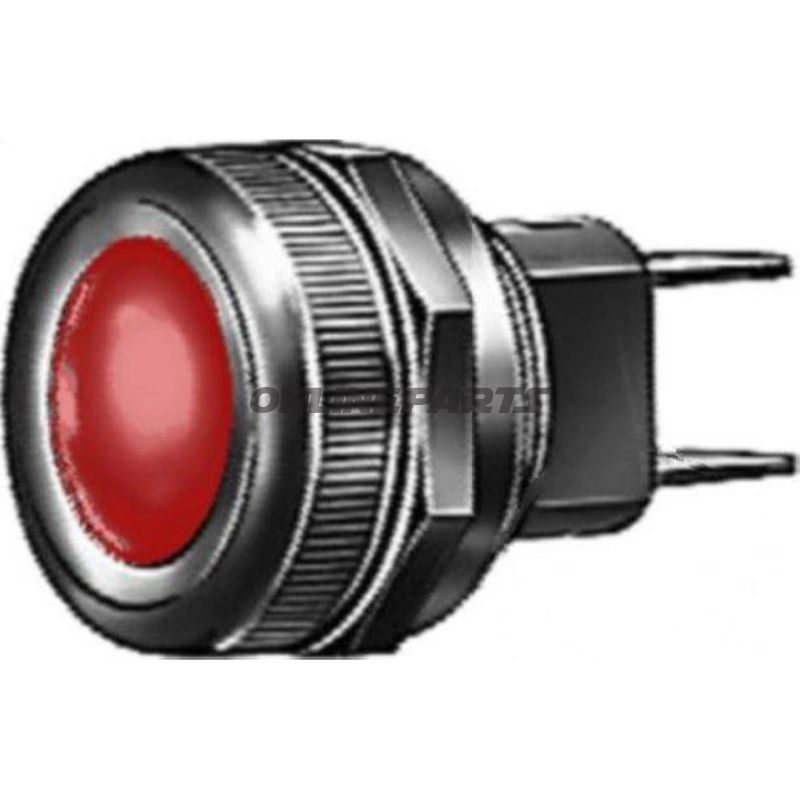

Diese rote Kontrollleuchte von Hella (GTIN: 4026736075811, MPN: 146.43.53) ist eine kompakte Anzeigeleuchte zur Panelmontage in 12–24‑V‑Systemen. Sie dient als sichtbares Signalelement zur Statusanzeige, Warnung oder anderen Kontrollfunktionen an Motorrädern und Fahrzeugen, bei denen ein deutlich rotes Licht erforderlich ist.

Funktion

• Zeigt elektrischen Zustand oder Warnungen mittels einer roten Linsenkappe an.
• Zweipolig mit Flachsteckverbindungen für einfache und standardisierte Anbindung an bestehende Kabelbäume.
• Geeignet für sowohl 12‑V‑ als auch 24‑V‑Systeme, wodurch sie an Motorrädern, Kleinfahrzeugen und Sonderfahrzeugen einsetzbar ist.

Materialien und Aufbau

• Frontlinse: rote Kunststofflinse, ausgelegt für deutliche visuelle Warnung ohne Farbverfälschung.
• Gehäuse und Befestigungsteile: robuste Kunststoff‑ und Metallführungen, die normale Vibrationen und Umwelteinflüsse im Fahrzeuginnenraum aushalten.
• Elektrische Kontakte: 2‑poliger Flachstecker (Standard‑Flachstecker), der eine sichere und schnelle Steck‑/Trennverbindung bei Servicearbeiten ermöglicht.

Maße und Montage

• Einbaudurchmesser (Montagebohrung): 17,5 mm.
• Zulässige Panelstärke bei Montage: bis zu 4 mm.
• Passt in Standardarmaturen oder als Ersatz für gleichwertige Anzeigeeinheiten mit denselben Einbaumaßen.

Elektrische Daten und Lampe

• Betriebsspannung: 12–24 V DC.
• Geeignete Lampe: BA9s‑Sockel (wechselbare Glühlampe mit BA9s‑Fassung).
• Konzipiert für den Betrieb mit normalen BA9s‑Birnen; bei der Auswahl der Lampe sind die korrekten Spannungs‑ und Leistungswerte für die Anwendung zu beachten.

Kompatibilität und Einsatz

• Geeignet für den Einsatz in Kontrollpanelen, Instrumentengehäusen und als Warnleuchte an Motorrädern und kleineren Fahrzeugen.
• Passt als direkter Ersatz für Hella‑Anzeigeleuchten mit denselben Maßen und elektrischen Spezifikationen (Hella, MPN 146.43.53).
• Kann an bestehende Kabelbäume mit Flachsteckern angeschlossen werden; bei der Montage sollten Sicherungen und Polarität entsprechend dem Fahrzeugbordnetz überprüft werden.

Praktische Hinweise für den Monteur

• Sorgen Sie für eine korrekte Abdichtung gegen das Panel, wenn die Lampe in offenen oder exponierten Bereichen montiert wird, um das Eindringen von Feuchtigkeit zu vermeiden.
• Beim Lampenwechsel: BA9s in der richtigen Spannungsvariante (12 V oder 24 V) verwenden, um Überhitzung oder verkürzte Lebensdauer zu vermeiden.
• Prüfen Sie, dass die Montagebohrung des Panels exakt 17,5 mm beträgt, um richtigen Sitz und mechanischen Halt zu gewährleisten.

Das Produkt wird unter der Marke Hella geliefert, angegeben mit GTIN 4026736075811 und Herstellernummer (MPN) 146.43.53. Diese Nummern können bei der Bestellung oder bei der Suche nach technischen Ersatzteilen und Kompatibilitätsinformationen verwendet werden.
