Kontrollleuchte Gelbschraubanschluss

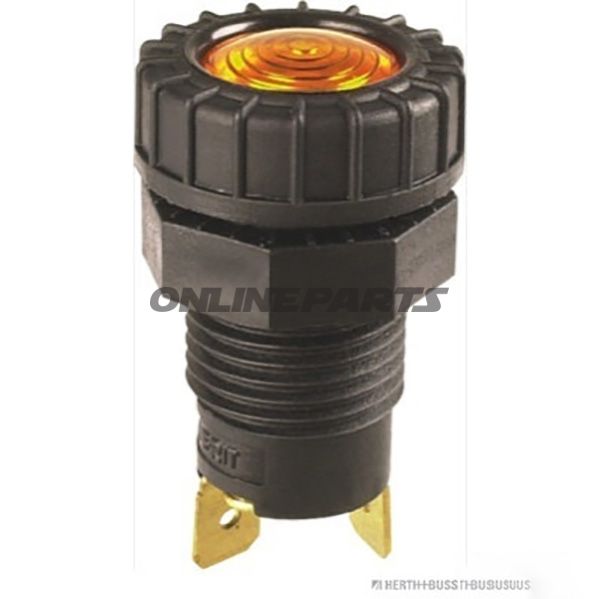

Gelbe Kontrollleuchte mit Schraubklemme für Armaturenbrett- und Schalttafeleinbau

Diese Kontrollleuchte (Kontrolllampe) ist zur visuellen Anzeige in Armaturen, Schaltkästen und anderen elektrischen Modulen an Fahrzeugen und Maschinen vorgesehen. Das Produkt wird ohne Glühlampe geliefert und ist mit Schraubklemme und Flachstecker für flexible Anschlüsse in 12/24‑V‑Systemen ausgeführt.

Identifikation: Die Hersteller-Artikelnummer (MPN) lautet 146.43.20 und die GTIN/Strichcode ist 4026736075835. Diese Nummern können zur eindeutigen Identifikation bei Ersatzteilbestellungen und Lagerverwaltung verwendet werden.

Funktion

• Visuelle Signallampe für Warnungen, Zustands- und Betriebsanzeigen.
• Zum Einbau in Bedienfelder mit Einbaudurchmesser 17,5 mm und maximaler Wandstärke von etwa 4 mm ausgelegt.
• Zweipolige Verbindung (2‑Leiter), kombinierte Schraub- und Flachsteckerverbindung, wodurch sowohl Schraubanschluss als auch Schnellverbinder leicht angeschlossen werden können.
• Kann in sowohl 12‑V‑ als auch 24‑V‑Systemen eingesetzt werden; Glühlampe/getrennte Lichtquelle ist entsprechend Spannung und Leistungsbedarf auszuwählen.

Materialien und Konstruktion

• Gehäuse: schwarzer Kunststoff, gewählt wegen elektrischer Isolierung, geringem Gewicht und Widerstandsfähigkeit gegen Vibrationen.
• Linse: gelbe Kunststofflinse, die klare Farbunterscheidung bei der Statusanzeige gewährleistet.
• Montageabmessungen: Lichtöffnung ca. 14 mm, Einbaudurchmesser 17,5 mm.
• Kontakte: kombinierte Schraub- und Flachsteckerverbindung aus Metall, ausgelegt für sichere elektrische Verbindung bei häufigem Ein- und Ausbau.

Technische Eigenschaften

• Spannung: kompatibel mit 12‑V‑ und 24‑V‑Systemen (die Lampe wird ohne Glühlampe geliefert; Lampentyp und Leistung entsprechend Systemspannung wählen).
• Anzahl Pole: 2‑polig.
• Einbautiefe und -abstand hängen von der Paneelstärke ab; geeignet für Paneelstärken bis etwa 4 mm.
• Sockeltyp: BA9s (Lampensockel), bei Verwendung einer passenden Glühlampe.

Kompatibilität und Anwendungsbereiche

• Geeignet für Fahrzeug- und Maschineninstrumente, Bedienfelder, Generatoren und andere elektrische Geräte, bei denen eine visuelle Statusanzeige erforderlich ist.
• Passende Lampe: W1,2W (bezüglich Lampenauswahl Spezifikation für Spannung und Sockel beachten). Die Lampe wird ohne Glühlampe geliefert, daher ist die korrekte Lampe bei der Bestellung auszuwählen.

Praktische Hinweise zur Montage und Auswahl

• Stellen Sie die korrekte Lampenart und Spannungsanpassung (12 V oder 24 V) sicher, um Überlastung oder Funktionsausfall zu vermeiden.
• Der Kontaktwiderstand in Schraubklemmen sollte bei der Installation überprüft werden, um Wärmeentwicklung bei hohen Strömen zu vermeiden.
• Beim Austausch vorhandener Anzeigen sind Einbaudurchmesser (17,5 mm) und Paneelstärke zu prüfen, um Kompatibilität sicherzustellen.

Hinweis zu Verpackung und Lieferung: Die Produktdaten geben in dieser Beschreibung keine Packungsmenge an; Bestellungen sollten über die Auftragsdetails des Lieferanten hinsichtlich Verpackungsform und Einzelmengen verifiziert werden.

Insgesamt bietet diese gelbe Kontrollleuchte mit Schraubklemme ein robustes und einfaches Signalelement zur Integration in Paneele. Verwenden Sie MPN 146.43.20 und GTIN 4026736075835 bei Anfragen oder Ersatzteilbestellungen zur eindeutigen Identifikation.
