Kompressionsdruckschreiber Otto3.5-17.5Bar Set Im Koffer

Kompressionstrykmåler für Benzinmotoren 3,5–17,5 bar — Set in Koffer

Produkt: Kompressionsdruckschreiber für Benzinmotoren (3,5–17,5 bar). MPN: 614.03.21. GTIN: 4260421917264.

Dieses komplette Set ist darauf ausgelegt, Zylinderdruckverläufe von Benzinmotoren zu messen und zu dokumentieren. Das Instrument erfasst Druckkurven im Bereich von 3,5–17,5 bar und wird vollständig in einem Hartkoffer mit Zubehör geliefert, das die gängigsten Anwendungen in der Werkstatt abdeckt.

Funktion und Anwendung

• Zweck: Messung und Dokumentation des Kompressionstraufs der Motorzylinder mithilfe eines Kompressionsdruckschreibers, der Druckaufzeichnungen über die Zeit liefert statt nur eines einzelnen Momentaufnahmes.
• Anwendung: Zur Diagnostik von Benzinmotoren — Kontrolle der Ventildichtheit, des Kompressionsverhältnisses und Leckagen zwischen Zylindern.
• Ausgabe: Registrierungsbögen (Papier), die den Druckverlauf zeigen, nützlich bei dem Vergleich von Zylindern oder bei der Dokumentation des Motorzustands.

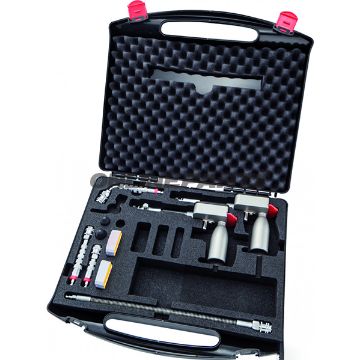

Inhalt des Satzes

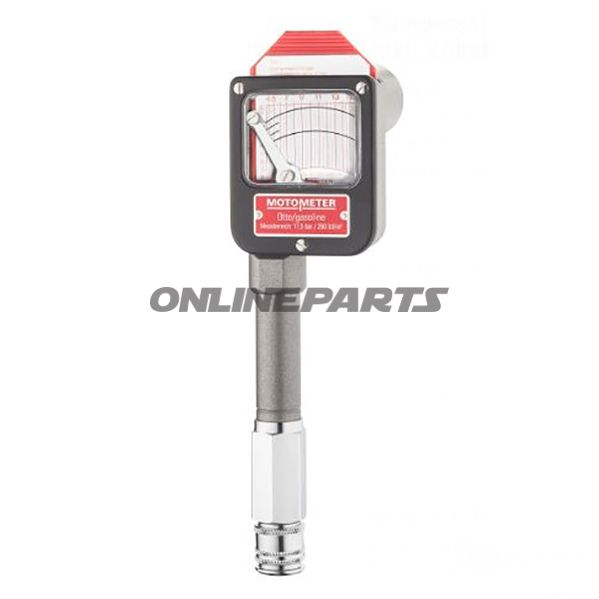

• 1x Kompressionsdruckschreiber (Messgerät selbst).
• 1x Druckschlauch mit Schnellkupplung für schnelles An- und Abkoppeln an Adapter.
• Registrierungsbogen für 3,5–17,5 bar (in ausreichender Stückzahl für normalen Werkstattgebrauch).
• 1x 70° Winkelverlängerung für den Zugang in engen Motorraum.
• 1x Verlängerung 70 mm und 1x Verlängerung 105 mm — für den Zugang zu tief liegenden Zündkerzenbohrungen.
• 2x Gummikonen mit Düsen: 63° Ø17 mm und 30° Ø21 mm — für passgenaue Abdichtung in verschiedenen Zündkerzenfassungen oder Öffnungen.
• 1x Bedienungsanleitung und 1x Transportkoffer.

Materialien und Aufbau

Die Einheit und das Zubehör sind aus Materialien gefertigt, die auf Werkstattpraxis und Haltbarkeit ausgelegt sind:

• Druckschlauch und Konusbauteile aus öl- und benzinbeständigem Gummi oder synthetischem Material, um chemischen Einwirkungen und wiederholtem An- und Abkoppeln standzuhalten.
• Verlängerungen und Winkeladapter aus Metall (typisch Stahl oder vergoldete Legierung) für gute mechanische Festigkeit und passgenaue Passform im Zündkerzensteckbereich.
• Koffer aus Hartplatten mit formgepresstem Inneren, der das Instrument und Kleinteile beim Transport und der Lagerung schützt.

Technische Vorteile und Überlegungen

• Bereich 3,5–17,5 bar deckt normale Kompressionswerte der meisten Benzinmotoren ab, wodurch das Messgerät sowohl für kleinere Motoren als auch für größere Pkw-Motoren geeignet ist.
• Schnellkupplung gewährleistet einen effizienten Workflow beim Testen mehrerer Zylinder und reduziert gleichzeitig das Leckagerisiko an den Anschlüssen.
• Winkel- und Längenauszüge ermöglichen Messungen in Motoren mit schwer zugänglichen Zündkerzenfassungen, ohne Motoreninnereien oder Oberdeckel zu demontieren.
• Registrierungsbögen liefern eine fortlaufende Dokumentationsgrundlage, nützlich bei der Fehlersuche, wenn die Form der Druckkurve relevant ist (z. B. langsamer Druckaufbau bei Leckage).

Kompatibilität und Anwendungstipps

• Eignet für Benzinmotoren; nicht vorgesehen für Dieselmotoren ohne separate Spezifikation.
• Stellen Sie sicher, dass Adapter- und Konusauswahl korrekt ist, um Undichtigkeiten im Messsystem zu vermeiden — dichte Anschlüsse liefern genauere Messwerte.
• Beachten Sie stets die Sicherheitshinweise in der beiliegenden Bedienungsanleitung bei Messungen (z. B. Zündunterbrechung, Entlüftung des Kompressionsdrucks und sichere Handhabung von Benzinrückständen).

Der ursprüngliche Bezeichnung des Produkts bezieht sich auf den Motometer-Kompressionsdruckschreiber-Typ, und die Modellnummer (MPN 614.03.21) kann bei Ersatzteil- oder Kompatibilitätsprüfungen verwendet werden. GTIN 4260421917264 kann zur eindeutigen Identifikation in Lager- und Beschaffungssystemen verwendet werden.
