Kompressionsadapter-Set für Common‑Rail-Dieselmotoren — zur Kompressionstest- und Fehlerspur
Produkt: Kompressionsadapter-Set Common‑Rail-Diesel
MPN: 614.09.31
GTIN: 4026736533632
Dieses Set besteht aus spezialisierten Adaptern und Düsen, die zur Messung des Kompressionsdrucks bei modernen Common‑Rail-Dieselmotoren vorgesehen sind. Ziel ist es, Mechanikern und technischem Personal die präzise und reproduzierbare Kompressionstestung der Zylinder zu ermöglichen, damit geringe Variationen in der Kompression identifiziert und quantifiziert werden können. Schon kleine Unterschiede in der Kompression beeinflussen den Motorlauf, die Leistung und das Emissionsverhalten; daher sind korrekte Messungen bei der Diagnose von Verschleiß, Undichtigkeiten oder Ventilproblemen wichtig.
Funktion und Anwendung
- Die Adapter verbinden Prüfgeräte mit dem Einspritzöffnung an Common‑Rail‑Dieselzylindern, sodass sich Oberzylinderdruck sicher und kontrolliert messen lässt.
- Das Set ist so konzipiert, dass es zusammen mit Dieseltestern und Drucksensoren (z. B. kompatible Einheiten in der 61409xx‑Serie) verwendet wird, wobei 6140929 als relevantes Zylinderlecktest-Modul erwähnt wird.
- Das Zubehör umfasst verschiedene Düsenadapter und Brücken, um sich an unterschiedliche Einspritzsysteme und Zugangsbedingungen bei Motorarbeiten anzupassen.

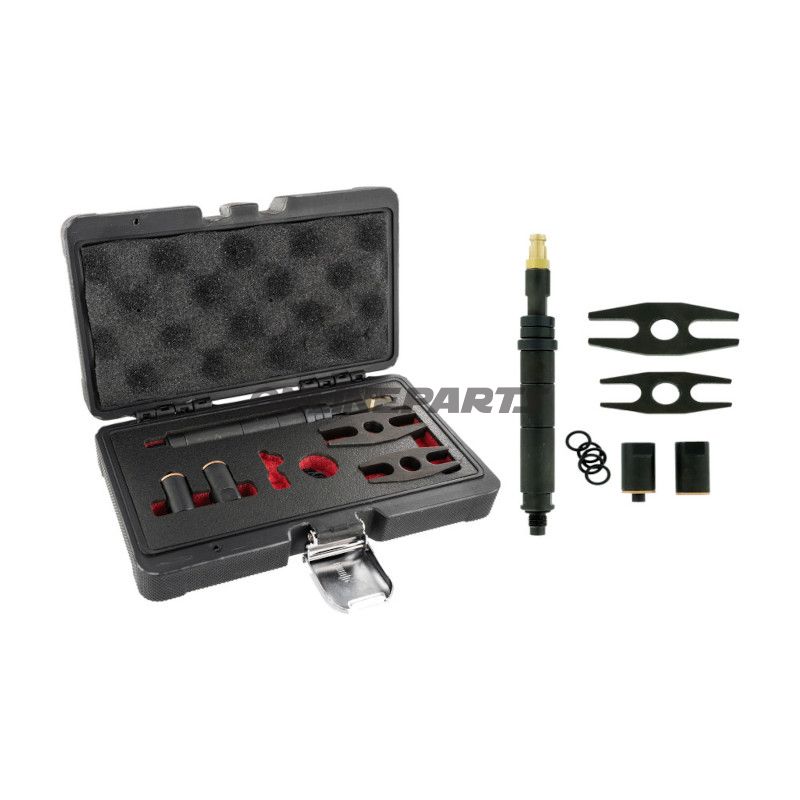

Inhalt des Sets
- Einsehr- bzw. Halteachse (Adapter zum Festhalten/Platzieren von Messgeräten an der Düsenöffnung)
- Große Brücke und kleine Brücke (angepasste Übergangsstücke für mechanische Befestigung und Sichtbarkeit bei verschiedenen Dieselmotoren)
- 4‑mm‑Düsenadapter
- Flacher Düsenadapter
- Set O‑Ringe (Ersatzdichtungen, um eine druckdichte Verbindung zwischen Adapter und Motor sicherzustellen)
- Aufbewahrungsbox zum Transport und Schutz der Bauteile
Materialwahl und Eigenschaften
Die Komponenten sind auf mechanische Haltbarkeit und gasdichte Verbindung ausgelegt. Metall- und Polymerteile wurden gewählt, um Beständigkeit gegenüber Diesel, Feuchtigkeit und Temperatureinflüssen im Motorraum zu gewährleisten. Die O‑Ringe bestehen typischerweise aus kraftstoffbeständigem Elastomer, um Leckagen zu minimieren und wiederholte Messungen ohne Druckverlust zu ermöglichen. Die mechanischen Brücken und Adapterstutzen sind so gestaltet, dass sie eine präzise Passform gewährleisten, damit das Messgerät während Druckversuchen stabil gehalten wird.
Kompatibilität und Anschluss
- Das Set ist für Common‑Rail‑Dieseleinspritzsysteme vorgesehen und sollte zusammen mit einem kompatiblen Kompressionstest- oder Leckagetester verwendet werden. Wie erwähnt, ist 6140929 ein relevantes Zylinderleckagetest-Modul in derselben Produktreihe.
- Kann zusammen mit externem Drucksensor- und Interface-Equipment verwendet werden (z. B. Tablet‑Display und RJ‑Verbindungen, die als mögliches Zubehör in der Serie angegeben sind).
Hinweise zur Anwendung
- Beachten Sie die Anweisungen des Herstellers für Prüfgeräte beim Festspannen und Öffnen, um Schäden an Einspritzdüsen oder Gewinden zu vermeiden.
- Überprüfen Sie die O‑Ringe regelmäßig auf Verschleiß und tauschen Sie sie bei Anzeichen von Deformation aus, um korrekte Messungen sicherzustellen.
- Das Set wird in einer Box zur Aufbewahrung geliefert; halten Sie die Adapterflächen sauber, um eine gute Dichtung zu gewährleisten.
Die Produktidentifikation (GTIN 4026736533632 und MPN 614.09.31) erleichtert das Zuordnen dieses Sets zu vorhandenen Prüfgeräten und Ersatzteilkatalogen in der Werkstattdatenbank beim Einkauf oder bei der Aufrüstung des Werkzeugsets.
