Kompressions-Druckpruefgeect 700 Elektronisch

Elektronische Kompressionsdrucktests (ECT 700) für Motorradmotoren

Dieses elektronische Kompressions- und Druckprüfsystem (ECT 700) wird zur Diagnostik des Verbrennungsraums, der kontinuierlichen Druckregistrierung und zur Messung des Druckverlusts bei Motorrad- und kleineren Motoraggregaten verwendet. Die Einheit ermöglicht es Mechanikern, Kompression und Druckvariation über die Zeit hinweg präzise zu erfassen, um Zustand von Ventilen und Dachdichtungen sowie die Zylinderabdichtung zu bewerten.

Funktion und Messprogramme

• Kompressionstrieb: Einzelmessungen des Oberdrucks bei der Kompression für jeden Zylinder.
• Kontinuierliche Druckmessung: Protokollierung von Druckverläufen über die Zeit zur Identifizierung dynamischer Abweichungen.
• Messung des Druckverlusts: Quantifiziert Druckverlust über einen festgelegten Zeitraum zur Aufdeckung von Leckagen an Ventilen, Kolbenringen oder Zylinderkopf-Dichtung.

Technische Eigenschaften

• Messbereich: -4 bis +70 bar (entsprechend 0–1015 psi)
• Genauigkeit: ±1 % der Messwerte
• Genauigkeit bei Druckverlustmessung: ±20 mbar
• Interface: USB 2.0 für Datenübertragung und Berichterstellung
• Softwareunterstützung: kompatibel mit Windows 2000, XP, Vista und Windows 7

Materialien und Konstruktion

Der Handprüfer und der Drucksensor sind aus Metall- und Kunststoffkomponenten gefertigt, die so gewählt wurden, dass sie eine stabile Messung und Widerstandsfähigkeit in üblichen Werkstattumgebungen gewährleisten. Druckschläuche und Gummitüllen bestehen aus elastomeren Komponenten, die eine dichte Verbindung zu Zündkerzenöffnungen oder anderen Zugangspunkten ermöglichen, ohne Gewinde oder Sitze zu beschädigen. Das USB-Kabel ist Standardtyp für zuverlässige Datenübertragung; das Gerät wird von einem 9-V-Batterie versorgt, wodurch der Betrieb unabhängig von externem Strom bei mobilem Einsatz in Werkstätten oder auf Prüfbänken möglich ist.

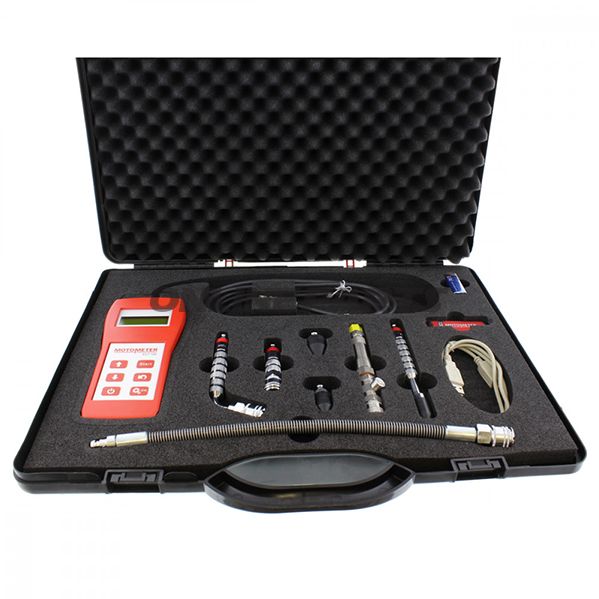

Mitgelieferte Teile und Zubehör

• Handsensor (ECT 700) mit integriertem Display und Steuerung
• PC-Software (Windows) und USB 2.0 Kabel
• Drucksensor und Druckschlauch
• Verlängerungsrohre 70 mm und 140 mm
• Gummitüllen in Winkeln/Durchmessern: 70°, 63° und 30° zur Anpassung an verschiedene Zündkerzenöffnungen und Zugangswinkel
• 9-V-Batterie und Transportkoffer

Praktische Anwendung und Kompatibilität

Das System ist für den Einsatz an Motorradmotoren, kleinen benzinbetriebenen Motoren und ähnlichen Verbrennungsmotoren konzipiert, wobei der Zugang über Zündkerzenlöcher oder andere Druckeinspritzpunkte erfolgt. Die beiliegenden Konusvarianten und Verlängerungen ermöglichen eine Anpassung der Prüfung an verschiedene Zylinderköpfe und Zündkerzen-Tiefen. Die PC-Software bietet die Möglichkeit, Messserien zu speichern, zu vergleichen und zu dokumentieren, um Fehlerberichte zu erstellen.

Identifikation

Das Produkt trägt die Herstellerartikelnummer (MPN) 614.31.20 und die globale Handels-Identifikationsnummer GTIN 4260421911439. Diese Nummern können bei Ersatzteilbestellungen und in Ersatzteildatenbanken verwendet werden, um das korrekte Modell für Systemintegration oder Service sicherzustellen.

Hinweise zur Verwendung

• Stellen Sie sicher, dass die Anweisungen des Motorherstellers beim Entfernen der Zündkerze und dem Anbringen von Konus/Adapter befolgt werden, um Beschädigungen von Gewinde oder Zündkerzengehäuse zu vermeiden.
• Systemanforderungen der PC-Software beziehen sich auf ältere Windows-Versionen; bei neueren Betriebssystemen kann es erforderlich sein, Kompatibilitäts-Einstellungen oder aktualisierte Treiberunterstützung zu verwenden.
• Da das System batteriebetrieben ist, wird empfohlen, vor Messungen die Batteriespannung zu prüfen, um eine stabile Datenerfassung zu gewährleisten.

Wenn Sie weitere technische Daten oder spezifische Adapterlösungen für ein bestimmtes Motorradmotor-Modell wünschen, kann die MPN 614.31.20 als Referenz bei Anfragen an den Lieferanten oder das Werkstatt verwendet werden.
