KOMM-FOLGE-Zylinder-Set ab 01/2021 HLNT/HF3S

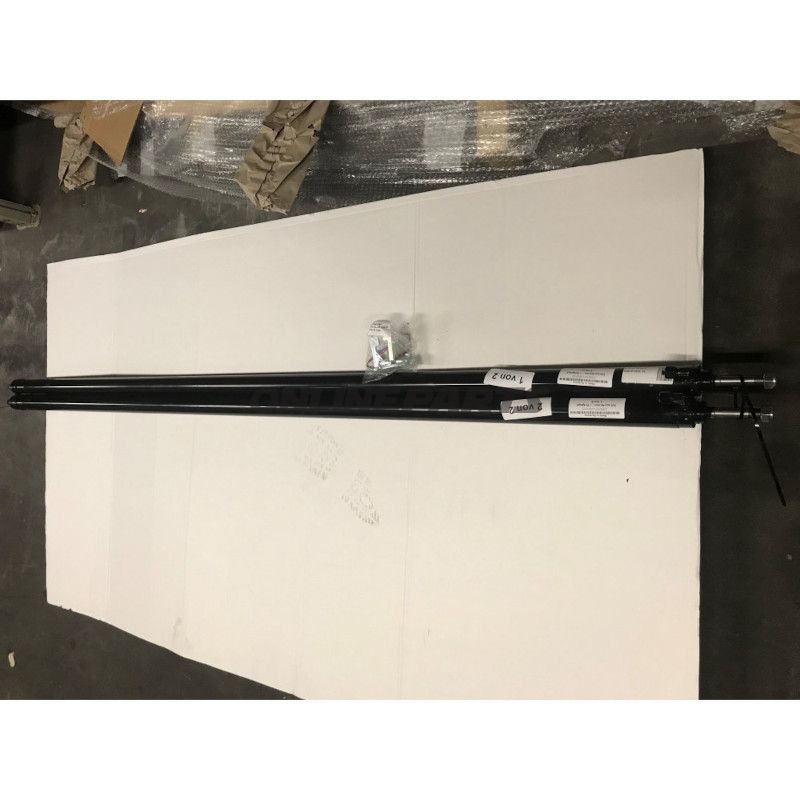

KOMM‑FOLGE Zylinderwerkzeugsatz für HLNT / HF3S-Hubplattformen (ab 01/2021)

Produktkarte: KOMM‑FOLGE‑Zylinderensatz zur Steuerung der Befehls- und Nachführfunktionen der Hubplattform. Der Satz wird vollständig mit beiden Zylindern geliefert und ist für die angegebenen HF3S‑Plattformen ab den unten angegebenen Seriennummern vorgesehen. Hersteller: Nussbaum. OEM‑Referenz für die Walnuss‑Variante ist 230slnt12810‑ET, die Hersteller‑Teilenummer (MPN) ist 652.10.22.

Funktion

• Der Zylinder-Satz übernimmt die Befehls- und Nachführfunktionen der Hydraulik/Aktivierung der Hubplattform und sorgt für Synchronisierung der Seiten beim Heben und Senken.
• Auslegung für direkte Montage in den genannten HF3S‑Modellen, wobei beide Zylinder des Satzes zusammenarbeiten, um die korrekte Unterlagehöhe und Balance zu erhalten.

Kompatibilität

• HF3S 3000 ab Seriennummer 439933
• HF3S 3500 ab Seriennummer 439969
• HF3S 4000 ab Seriennummer 439417
• Passen zu HLNT / HF3S Plattformen gefertigt ab 01/2021 und später, bei der Originalreferenz 230slnt12810‑ET angegeben ist.

Materialien und Oberfläche

• Material: Stahl — gewählt für mechanische Festigkeit und dimensionsstabile Belastung.
• Oberfläche/Farbe: Schwarz — übliche Oberflächenbehandlung zum Korrosionsschutz und Verschleißfestigkeit (spezifische Oberflächenbehandlung kann je nach Lieferantencharge variieren).
• Länge: 2130 mm pro Zylinder (angegeben als Montagelänge/Gesamtlänge in den Produktdaten).

Technische Hinweise

• Der Satz wird als zwei Zylinder geliefert, die zusammenarbeiten sollen; Prüfung der Montagemaße und der Seriennummer der Hubplattform vor der Installation wird empfohlen.
• Die Stahlkomponente erfordert eine korrekte Montage und gegebenenfalls Nachspannung gemäß der Serviceanleitung der Hubplattform, um korrekte Funktion und Sicherheit zu gewährleisten.
• Wenn frühere Komponenten der Plattform als „Walnuss“ (Walnut‑Ausführung) gekennzeichnet sind, entspricht dieser Artikel der OEM‑Referenz 230slnt12810‑ET.

Identifikation

• Marke: Nussbaum — Hersteller von Hebeausrüstung und Servicekomponenten für Werkstattumgebungen.
• MPN: 652.10.22 — verwenden Sie diese Referenz bei Bestellung oder bei Anfragen zur Kompatibilität.
• GTIN: Nicht angegeben für dieses Produkt; verwenden Sie MPN und den Herstellernamen bei Ersatzteilabfragen.

Praktische Tipps für den Monteur

• Überprüfen Sie die Seriennummer der Hubplattform, um Kompatibilität sicherzustellen (siehe die oben genannten Seriennummern).
• Prüfen Sie Dichtflächen, Befestigungsbolzen und Anschlusspunkte auf Beschädigungen oder Korrosion beim Ausbau der alten Zylinder.
• Folgen Sie Nussbaums Montage- und Drehmomentangaben; nach der Montage auf Lecks und korrekte Synchronisierung prüfen.

Für Bestell‑ oder Reparaturfragen können MPN 652.10.22 und der Herstellernamen Nussbaum verwendet werden, um technische Zeichnungen und Kompatibilitätsinformationen beim Lieferanten oder im technischen Ersatzteil-System zu finden.
