Kolben Spannzylinder Jmpfix Moto

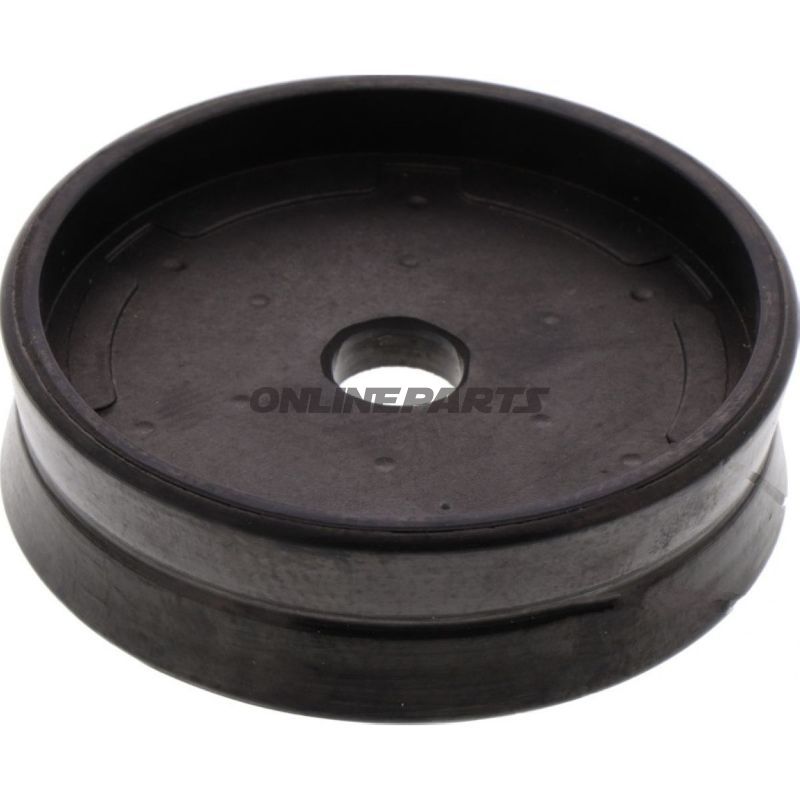

Stempel für Spannzylinder / Spannzylinder – JMP (Ø 70 mm, Loch Ø 12 mm)

Dieses Stempel von JMP (MPN: 677.05.21) ist für den Einsatz in Spannzylindern und ähnlichen Betätigungseinheiten konzipiert, bei denen eine weiche, formstabile Kontaktfläche erforderlich ist. Das Produkt wird intern auch als Bestellnummer C-200-540000-0 bezeichnet.

• Funktion: Die Stempelfunktion besteht darin, Druck und Bewegung von einem Zylinderstangenende auf das Werkstück zu übertragen, das gehalten oder bewegt werden soll, während Metallkontakt vermieden wird. Das Gummi material dämpft Stöße, verteilt Belastung und minimiert das Risiko von Schäden an montierten Teilen.
• Dimensionen: Außen Durchmesser Ø 70 mm, Durchgangsloch Ø 12 mm. Diese Maße sind wichtig für die Passung im Zylinder-Stempelraum und bei der Montage am Stempelstangensegment.
• Material und Eigenschaften: Aus Gummi gefertigt mit Fokus auf Flexibilität und Dichtung unter Belastung. Die Eigenschaften des Gummis bieten gute Reibung zum Werkstück, gute Dichtleistung gegenüber Flüssigkeiten und geringeren Verschleiß im Vergleich zu härteren Materialien. Die Wahl des Gummis bedeutet jedoch Einschränkung bei Temperatur- und chemischer Beständigkeit im Vergleich zu Spezialmaterialien (z. B. Fluor-Gummi oder PTFE).
• Kompatibilität und Anwendung: Entwickelt für Standard-Spannzylinder und entsprechende hydraulische oder pneumatische Einheiten mit Innenvolumen bis Ø 70 mm Stempel. Loch Ø 12 mm passt zu Stangen oder Bolzen gleicher Durchmesser; prüfen Sie Toleranzen und Passhülsen in Ihrer Einheit vor der Montage. Geeignet für mechanische Montagen, Halterungen und Halteanwendungen in Motorradwerkstätten und anderem Werkstattgebrauch.
• Montagehinweise: Stellen Sie sicher, dass Kontaktflächen vor der Montage gereinigt sind, und prüfen Sie, dass Stange/Bolzen zentriert im Loch stehen, um eine ungleichmäßige Belastung des Gummis zu vermeiden. Vermeiden Sie Exposition gegenüber aggressive Lösungsmittel und hohen Temperaturen, es sei denn, der Gummityp ist für diese Bedingungen verifiziert.

Technische Identifikation: Marke: JMP. MPN: 677.05.21. Internes Bestell-/Hersteller-Nummer: C-200-540000-0.

Wenn Sie präzise Materialangaben benötigen (z. B. Zugfestigkeit, Härte in Shore, Temperatur- oder Chemikalienbeständigkeit), können diese je nach Gummimischung variieren; kontaktieren Sie den Lieferanten oder prüfen Sie das Produktdatenblatt für detaillierte Materialinformationen, bevor das Produkt in kritischen oder extremen Bedingungen eingesetzt wird.
