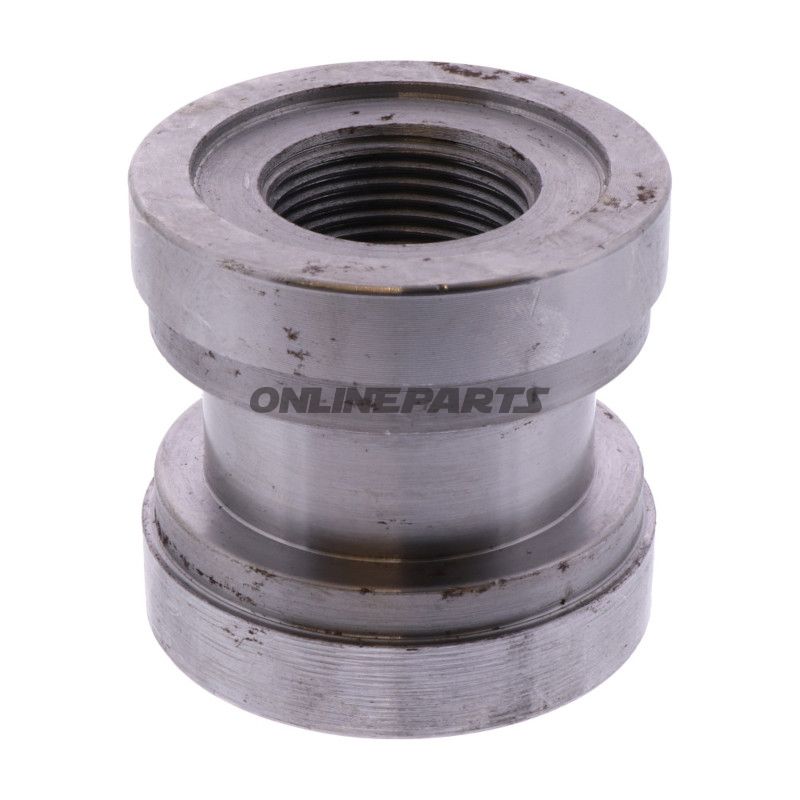

Kolben 2. HYDRAULIKZYLIND JMP Fox DS 3000 H

Stempel für Nachführzylinder des Fox DS 3000 H Hydrauliksystems

Produkt: Stempel für 2. Hydraulikzylinder, vorgesehen für Nachführzylinder im Fox DS 3000 H-System. Hersteller ist JMP, Artikelnummer (MPN) 652.30.46.

Funktion

• Die Stempelfunktion besteht darin, hydraulischen Druck in den Nachführzylinder zu übertragen und eine korrekte Verdrängung und Dichtung im Zylinder beim Bewegen sicherzustellen.
• Montiert im sekundären (nachführenden) Hydraulikzylinder im DS 3000 H-Mehrstufen-Verriegelungssystem von Fox, wo sie mit Dichtungen und Zylushülle zusammenarbeitet, um die Reaktion des Systems und Dichtheit zu gewährleisten.

Maße und physische Beschreibung

• Außendurchmesser: Ø 58 mm.
• Länge: 55 mm.
• Ursprüngliche Herstellernummer: JMP Originalteil 3B1-120100-0. Der gelieferte Artikel entspricht den von JMP angegebenen Abmessungen und der Passform für den Fox DS 3000 H-Aufbau.

Materialauswahl und Eigenschaften

• Das Material ist gemäß JMP-Spezifikationen für Stempelungen in Hydraulikanwendungen gefertigt (typischerweise hartbearbeitetes Metall mit Oberflächenbehandlung), was notwendige Festigkeit, Verschleißfestigkeit und Oberflächentoleranzen bietet, um gegen Dichtungen zu arbeiten, ohne zu schnellen Verschleiß zu verursachen.
• Oberflächenfinish und Toleranzen sind wichtig, um Innendurchlass zu begrenzen und gleichmäßige Bewegung zu sichern; JMPs Originalteile werden mit diesen Anforderungen bedacht hergestellt, was das Risiko früher Fehlfunktionen von Dichtungen und Zylinderlauf minimiert.

Kompatibilität und Anwendung

• Speziell ausgelegt für das 2. Hydraulikzylinder des Fox DS 3000 H-Mehrstufenverriegelungssystems (Nachführzylinder). Vor dem Einbau sollten Maße (Ø 58 mm, Länge 55 mm) und JMP MPN 652.30.46 mit dem aktuellen Zylinder verglichen werden, um eine korrekte Passform sicherzustellen.
• Geeignet zur Wartung und zum Austausch verschlissener oder beschädigter Stempelungen in Systemen, in denen JMPs Originalteil 3B1-120100-0 verwendet wird.

Technische Vorteile

• Original-JMP-Nummer und Passform reduzieren den Anpassungsbedarf beim Austausch.
• Dimensionale Präzision (Ø 58 mm / Länge 55 mm) sorgt für das korrekte Zusammenwirken mit bestehenden Dichtungen und Führungen, wodurch die Hydraulikdichtheit und Leistung erhalten bleiben.
• Robuste Ausführung geeignet für die Belastungen und Druckbedingungen, denen der Nachführzylinder im DS 3000 H typischerweise ausgesetzt ist.

Identifikation

• Marke: JMP — angegeben als Hersteller des Originalteils.
• MPN: 652.30.46 — wird verwendet, um bei Bestellungen das richtige Ersatzteil sicherzustellen.
• GTIN: Nicht angegeben.

Montage- und Wartungshinweise

• Untersuchen Sie die Innenoberfläche und Dichtungen des Zylinders bei der Demontage; ersetzen Sie Dichtungssatz, falls Spuren von Verschleiß oder Verformung vorhanden sind, um eine korrekte Funktion nach Montage des Stempels sicherzustellen.
• Montagemoment und -verfahren müssen den Herstellervorgaben für das Fox DS 3000 H-System folgen; falsche Montage kann zu Leckagen oder inneren Schäden führen.
• Prüfen Sie Oberflächenzustand und Maße vor der Montage, um sicherzustellen, dass die Teilabmessungen mit den Systemanforderungen übereinstimmen.

Wenn Sie weitere technische Daten oder eine Kompatibilitätsliste für ein spezifisches Fahrzeugmodell benötigen, geben Sie bitte die Systemseriennummer oder den aktuellen Zylinderkode an, damit die Informationen mit JMPs Ersatzteilblatt überprüft werden können.
