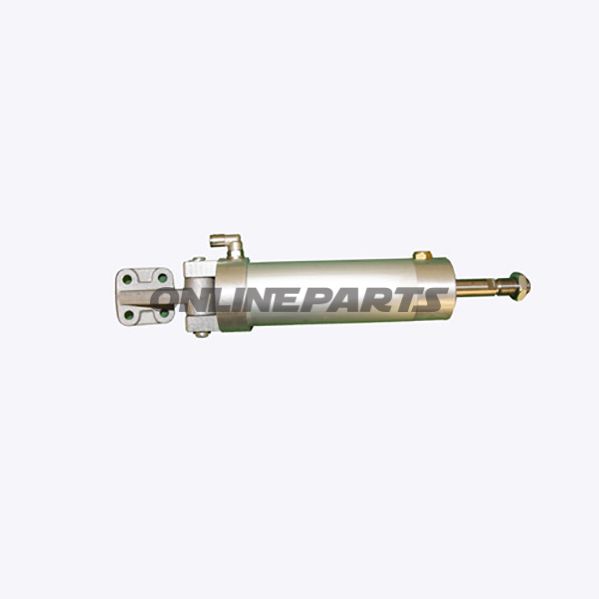

Pneumatischer Verriegelungsklinken-Zylinder für Unilift NT (Nussbaum)
Produkt: Verriegelungsklinken-Zylinder Unilift NT zur pneumatischen Öffnung/Auslösung der Verriegelungsklinke. Das Produkt wird von Nussbaum geliefert und ist identifizierbar mit MPN 652.48.96 und GTIN 4062154007270.
Dieser pneumatische Zylinder ist ausgelegt, die Verriegelungsklinkenauslösung in Unilift NT-Systemen zu betätigen. Er wandelt Druckluft in eine lineare Bewegung um, die die Freigabe der Verriegelungsklinke ohne manuelles Eingreifen aktiviert. Einstufiger Aufbau bedeutet, dass der Zylinder in die Ausgangsposition zurückkehrt, entweder durch Federkraft oder eine externe Rückführvorrichtung, was bei standardmäßigen Verriegelungs-Auslösern üblich ist.
- Funktion: Pneumatische Betätigung der Verriegelungsklinkenauslösung für Unilift NT-Verriegelungssysteme. Geeignet, wenn eine Fernsteuerung oder automatische Verriegelungsaktivierung erforderlich ist.
- Ausführung: Einzweck-Zylinder (Single-Acting) — Druckluft schiebt den Kolben in eine Richtung; Rückführung erfolgt mechanisch/federunterstützt.
- Maße (L×B×H): 340 × 60 × 60 mm. Diese Abmessungen umfassen die Gesamtlänge, Breite und Höhe des Zylinders und sind relevant bei der Integration in bestehende Unilift NT-Montagen.
Materialien und Korrosionsverhalten
Der Zylinder ist aus Aluminium gefertigt, eine Wahl, die geringes Gewicht und angemessene Korrosionsbeständigkeit in normalen Umgebungen ermöglicht. Aluminiumkomponenten bieten eine gute mechanische Festigkeit im Verhältnis zum Gewicht und sind in Pneumatikkomponenten allgemein gebräuchlich. Oberflächenbehandlung oder Anodisierung kann beim Originalteil von Nussbaum vorhanden sein, um Verschleiß- und Korrosionsbeständigkeit zu erhöhen; prüfen Sie die Anforderungen der Installationsstelle bei der Montage in aggressiven Umgebungen.
Kompatibilität und Anwendung
Diese Einheit ist ein originales Ersatzteil für Unilift NT-Verriegelungsauslöser von Nussbaum. MPN 652.48.96 kennzeichnet die Originalteilidentität, was bei der Bestellung relevant ist, um eine korrekte Passform und Funktion sicherzustellen. Typischerweise eingesetzt in Aufzügen oder Toren, bei denen das Unilift NT-System installiert ist und eine pneumatische Aktivierung der Verriegelungsmechanik erfordert.
Technische Vorteile und Überlegungen
- Aluminiumkonstruktion hält das Gewicht niedrig, ohne den Installationsraum unnötig zu belasten.
- Einstufige Funktion reduziert den Luftverbrauch in Anwendungen, bei denen nur eine Vorwärts-/Richtungsbewegung erforderlich ist; prüfen Sie, ob die Rückstellkraft mit den Systemanforderungen übereinstimmen muss.
- Original Nussbaum-Teil gewährleistet Kompatibilität mit Unilift NT-Mechanik und Montage.
Installation und Wartung
Bei der Montage ist eine korrekte Luftzufuhr sicherzustellen (Druck und Anschluss gemäß den Spezifikationen des Systems), die Zylinderhalterung in den angegebenen Abmessungen zu befestigen und den Freiraum für den vollständigen Hub des Kolbens zu prüfen. Wie bei allen pneumatischen Komponenten wird eine regelmäßige visuelle Inspektion auf Lecks, Festigkeitsprüfung der Befestigungsschrauben und Verschleiß der Dichtungen empfohlen. Der Einsatz geeigneter Anschlussstücke und Rohrdurchmesser verlängert die Lebensdauer und reduziert das Risiko von Funktionsfehlern.
Identifikation
Marke: Nussbaum
MPN: 652.48.96
GTIN: 4062154007270
Falls Maßskizzen, Montageanleitungen oder Informationen zu Luftdruck und Hub erforderlich sind, wird empfohlen, die technische Dokumentation von Nussbaum oder den Ersatzteilkatalog des Lieferanten für Unilift NT zu konsultieren, um eine korrekte Integration sicherzustellen.
