Klinkenleiste 4.40 S440cl05013 16 Loch

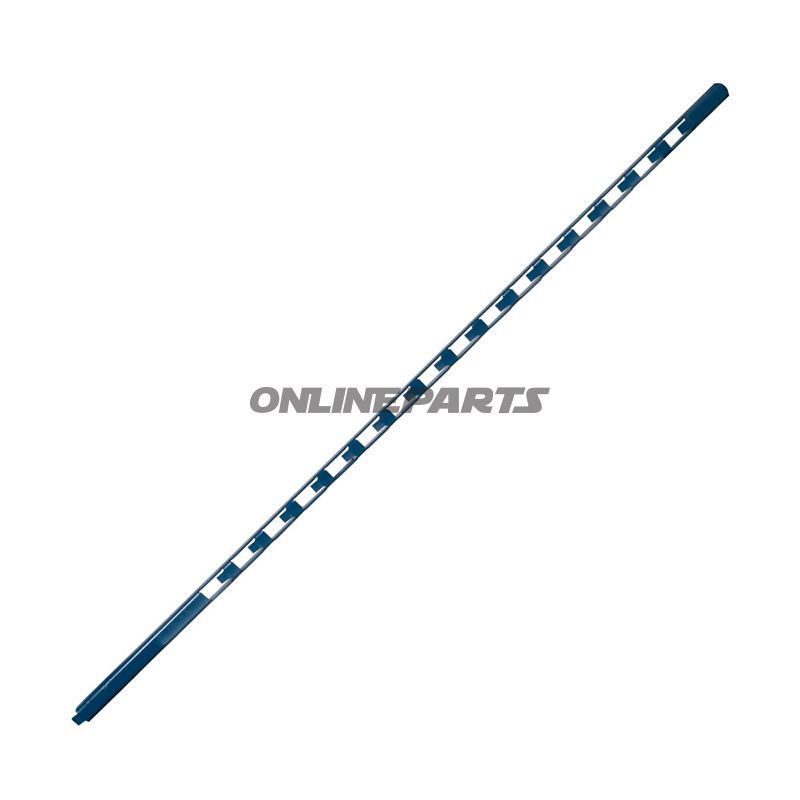

Kontaktliste für Verriegelungsstange — 4.40 S / 440CL05013, 16 Vertiefungen

Diese Kontaktliste (Nussbaum, MPN: 652.06.78, GTIN: 4062154004880) ist als Ersatz- oder Reservebauteil für Schlösser und Verriegelungsstangen vorgesehen, bei dem eine lange, perforierte Stange mit festen Rastungen zur Positionsbestimmung und mechanischen Fixierung verwendet wird. Die Konstruktion und Maße des Produkts eignen sich für Anwendungen, bei denen eine präzise Einstellung in mehreren Stufen erforderlich ist.

Funktion

• Die primäre Funktion der Kontaktliste besteht darin, 16 feste Rastungen (Fahrstellungen) entlang der Stangenlänge bereitzustellen, sodass die Verriegelungsstange in vorher festgelegten Positionen fixiert werden kann.
• Typischerweise verwendet in Verriegelungsmechanismen, Schließvorrichtungen oder einstellbaren mechanischen Verbindungen, bei denen der Monteur eine wiederholte Positionierung wünscht.
• Jede Rastung fungiert als mechanischer Anschlag oder Sicherung gegen unbeabsichtigte Bewegung, was die Betriebssicherheit des Systems erhöht.

Material und Oberfläche

• Die Stange ist aus Stahl gefertigt, was hervorragende mechanische Eigenschaften in Bezug auf Festigkeit und Verschleißfestigkeit bei wiederholter Belastung bietet.
• Die Oberfläche ist blau lackiert (RAL 5001). Die Farbgebung kann die Korrosionsgeschwindigkeit reduzieren und macht die Stange in Installationen gut erkennbar.
• Die Materialwahl bedeutet, dass die Kontaktliste der Dimension des mechanischen Verschleißes und der Belastung standhält, wie sie typischerweise bei Verriegelungs- und Festhaltanwendungen auftreten; Korrosionsschutz und Wartung sollten jedoch in aggressiven Umgebungen (Salzwasser, Chemikalien usw.) berücksichtigt werden.

Dimensionen und mechanische Details

• Anzahl Raststellungen: 16 Raststellungen, gleichmäßig entlang der Stange verteilt.
• Gesamtmaße: L x B x H = 2110 x 43 x 30 mm.
• Die Abmessungen machen das Teil geeignet für lange Verriegelungsbahnen und Konstruktionen, bei denen mehrere feste Positionen über einen längeren Bereich erforderlich sind.

Kompatibilität und Anwendungsbereiche

• Als Originalteil von Nussbaum (Originalteil) entspricht diese Kontaktliste der Form, Bohrungsanordnung und Funktionalität der Maschinen und Verriegelungsanordnungen, die ursprünglich für den Typ 4.40 S / 440CL05013 konzipiert wurden.
• Eignet sich für Reparaturen und Wartung bestehender Installationen, bei denen ein präziver Austausch der Stange erforderlich ist, um die korrekte Funktion zu bewahren.
• Maße und Rastplatzierung sollten bei einem Austausch der vorhandenen Anlage überprüft werden, um Passform und Funktion sicherzustellen.

Praktische Überlegungen bei der Montage

• Bei der Montage wird eine korrekte Einstellung der Rastungen und Verriegelungselemente empfohlen, um sicherzustellen, dass jede Raststellung sauber in das Gegenstück greift, ohne Überdehnung, die vorzeitigen Verschleiß verursachen könnte.
• Prüfen Sie Befestigungspunkte und eventuelle parallele Führungsebenen auf Verschleiß oder Verformung, die die Funktion beeinträchtigen können.
• Bei Einsatz in korrosiven Umgebungen wird zusätzliche Schutzbehandlung oder regelmäßige Inspektion empfohlen.

Produktdaten: Hersteller/Marke Nussbaum, MPN 652.06.78, GTIN 4062154004880. Material: Stahl. Farbe: Blau (RAL 5001). Maße: 2110 x 43 x 30 mm. Anzahl Rastungen: 16.
