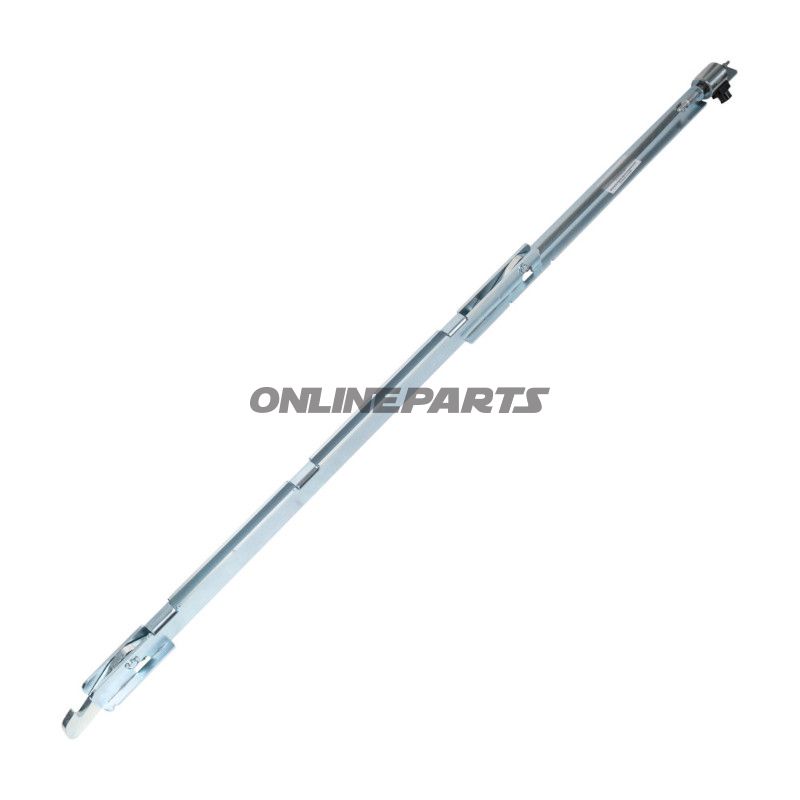

Klinkhalter komplett für BS HF 3S 3000–4000 (Drückseite/ betätigbar)
Produkt: Klinkhalter komplett zur Verwendung auf BS HF 3S 3000–4000 Maschinen. Wird von Nussbaum geliefert und identifiziert sich auch mit der Herstellernummer (MPN) 652.10.20.
Funktion
Der Klinkhalter ist die gesamte Einheit, die den Griff/Schraubknauf auf der betreibenden Seite der Maschine hält und freigibt. Die Einheit umfasst Halter mit Kupplung, zwei Handgriffhaken sowie eine Zugmagnet. Sie ist ausgelegt, die Klinke/Schraubnut sicher während des Betriebs zu halten und freizugeben, damit Kupplungs- und Verriegelungsfunktionen präzise und wiederholt ausgeführt werden können.
Bestandteile
- Halter mit integrierter Kupplung
- 2 x Handgriffhaken
- 1 x Zugmagnet
- Schaubnut (Originalteilnummer 240hlntk25400)
Materialien und Eigenschaften
Die Bauteile sind mit Materialien und Oberflächenbehandlungen ausgeführt, die für den industriellen Einsatz vorgesehen sind. Halter und Haken bestehen typischerweise aus Stahl oder Legierungsstahl mit Wärmebehandlung zur Verschleißfestigkeit und Formstabilität, während der Zugmagnet auf zuverlässige Betätigung und eine langlebige magnetische Kraft über wiederholte Zyklen ausgelegt ist. Die Schraubnut ist ein original Nussbaum-Teileset, unter der Herstellernummer spezifiziert.
Maße und Abmessungen
Angegebene Abmessungen der Gesamteinheit: Länge x Breite x Höhe ca. 1520 x 50 x 80 mm (im Lieferantentext als 1520h50h80 mm angegeben). Diese Abmessungen decken die Gesamtlänge und die äußeren Maße für die Montagesfläche ab; bei der Montage muss die einzelne Maschinen-Montagefläche gegen diese Maße geprüft werden.
Kompatibilität
Für die BS HF 3S-Serie im Spannbereich 3000–4000 ausgelegt. Bei Bestellung ist die MPN 652.10.20 zu verwenden, um eine korrekte Passform sicherzustellen und dass die Teile der Originalkonfiguration der Maschine entsprechen. Das Markenzeichen Nussbaum kennzeichnet das ursprüngliche Ersatzteil-Design; falls die Maschine zuvor modifiziert wurde, wird empfohlen, die Montagesflächen und Kupplungslimite vor der Installation zu überprüfen.
Technische Vorteile
- Gesamteinheit reduziert den Bedarf, mehrere Einzelteile bei der Montage zusammenzufügen.
- Originale Schraubnut (240hlntk25400) gewährleistet eine kompatible Geometrie zu anderen beweglichen Teilen.
- Robuste Materialien und Konstruktion für den Betrieb unter industriellen Belastungen.
Installation und Wartung
Die Montage sollte von einem Mechaniker oder Techniker mit Kenntnissen der BS HF 3S-Serie durchgeführt werden. Prüfen Sie das Drehmoment der Schrauben, die korrekten Einstellabstände für die Handgriffhaken und die Funktion des Zugmagnet nach der Installation. Eine regelmäßige Inspektion auf Verschleiß an Haken und Schraubnut wird empfohlen, um eine wiederholte, sichere Funktion zu gewährleisten.
Identifikation
Marke: Nussbaum. MPN: 652.10.20. GTIN ist in den Lieferantendaten nicht angegeben.
