Klimaleitung Reparatursatz5/16-3/8-1/2-5/8

Klimakontrollreparatursatz für Aluminiumrohre (5/16", 3/8", 1/2", 5/8")

Produkt: Klimakontroll-Reparatursatz für Kühlmittelleitungen aus Aluminium. Dieser Satz ist zur Reparatur beschädigter Abschnitte der Aluminiumrohre des Klimasystems vorgesehen, bei dem ein beschädigtes Stück entfernt und eine mechanische Verbindung eingesetzt wird.

Identifikation: MPN 614.01.88, GTIN 4250675614729. Diese Nummern können verwendet werden, um die Übereinstimmung der Komponenten mit Ersatzteilregistern und Ersatzteilkatalogen zu überprüfen.

Funktion und Anwendung

• Zweck: Austausch eines beschädigten Abschnitts eines Aluminiumrohrs in Kälte-/Motor-Kühl- oder Klimaanlagen durch mechanische Reparaturkupplungen.
• Funktionsprinzip: Das defekte Stück des Aluminiumrohrs wird mit einer Rohrschneidmaschine abgeschnitten. Die zwei freien Rohrenden werden abgesetzt oder abgerichtet, um eine korrekte Mantelfläche zu erzeugen. Die passende Reparaturkupplung wird zwischen den Enden eingeführt und mit Bolzen oder Gewindeflansch festgezogen, sodass eine mechanische und dichte Verbindung entsteht.
• Anwendungsbereich: Typischerweise in Automobil- und Werkstattumgebungen bei der Reparatur von Kühlmittelleitungen des Klimasystems, wo Löten oder der Austausch der gesamten Leitung nicht gewünscht oder möglich ist.

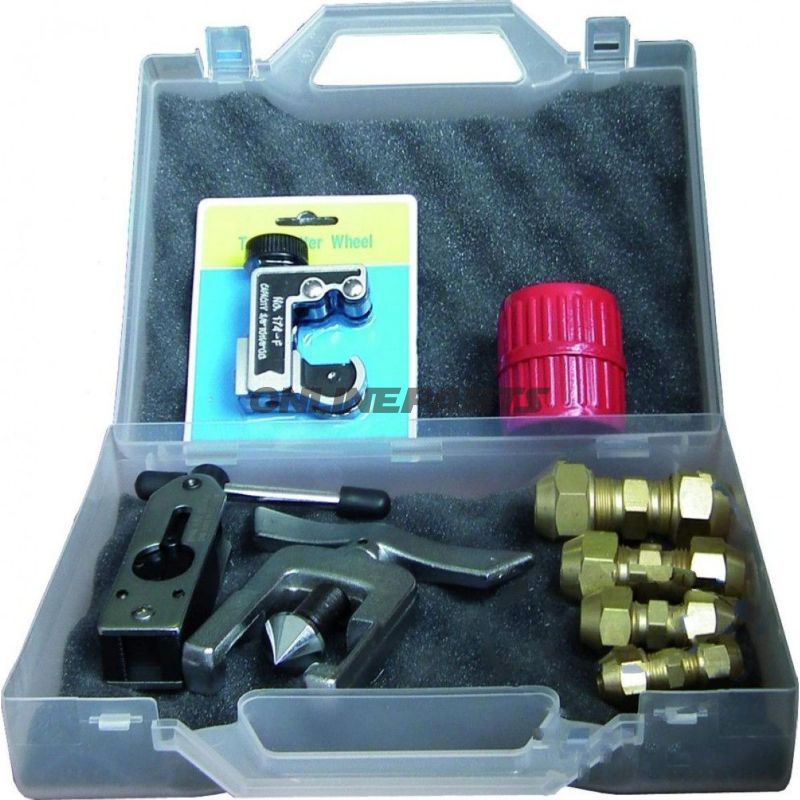

Inhalt des Satzes

• Rohrschneider für Aluminiumrohre — für präzisen Schnitt beschädigter Segmente.
• Abkant- bzw. Abbiegevorrichtung — zum Erzeugen einer korrekten Mantelfläche an den offenen Rohrenden vor dem Zusammenbau der Kupplung.
• Reparaturkupplungen in vier Größen: 5/16" (7,94 mm), 3/8" (9,53 mm), 1/2" (12,70 mm) und 5/8" (15,88 mm) — jeweils ausgelegt für die mechanische Verbindung zwischen zwei Rohrenden.

Materialauswahl und Eigenschaften

• Die Kupplungen sind für den Einsatz mit Aluminiumrohren ausgelegt; Materialwahl und Oberflächenbehandlung zielen auf Korrosionsbeständigkeit und Kompatibilität mit Aluminium ab, um galvanische Korrosion zu vermindern. (Hinweis: Die Bauteile des Sets sollten nicht als geeignet für hohen Druck weit über normale Klimaanlagen-Spezifikationen hinaus angenommen werden, ohne weitere Tests).
• Die Werkzeuge sind für den Werkstattgebrauch konzipiert, mit Fokus auf Präzision beim Schneiden und korrekter Bildung der Mantelfläche, sodass Dichtheit und mechanische Festigkeit der Verbindung erreicht werden.

Technische Überlegungen und Montage

• Überprüfen Sie immer den Zustand des Innen- und Außendurchlasses des Rohrs vor der Reparatur; wenn das Rohr durchgängig beschädigt oder über eine längere Strecke verzogen ist, ist der Austausch des gesamten Rohrabschnitts sinnvoller.
• Entfernen Sie gegebenenfalls Rückstände von Kältemittel und prüfen Sie auf Öl/Verunreinigungen vor der Montage. Befolgen Sie die geltenden Sicherheitsverfahren für den Umgang mit Kältemitteln.
• Beim Aufbödern (Abbohren) muss die Mantelfläche glättet und frei von Rissen sein, um eine korrekte Kontaktfläche zur Reparaturkupplung sicherzustellen. Das Schraubmoment und die Dichtmethode sind auf die Empfehlungen des Herstellers oder die Werkstattstandards abzustimmen.
• Nach der Montage muss das System auf Dichtheit geprüft werden, und eventuelle Restpartikel sind aus dem System zu entfernen, bevor es wieder aufgefüllt wird.

Kompatibilität: Der Satz ist für Standardabmessungen von Aluminium-Kühlmittelleitungen in Pkw und leichten Nutzfahrzeugen entwickelt. Die Abmessungen (5/16", 3/8", 1/2", 5/8") entsprechen den angegebenen Außendurchmessern, prüfen Sie jedoch immer das Maß des konkreten Rohrs vor der Montage.

Hinweise

• Die Marke ist für diesen Satz nicht angegeben; verwenden Sie MPN 614.01.88 und GTIN 4250675614729 zur Identifikation beim Einkauf oder Ersatzteilbestellung.
• Es liegen keine Informationen zur Packungsanzahl im Detailverkauf in den Produktinformationen vor; stimmen Sie die Liefereinheit mit dem Anbieter ab, falls mehrere Einheiten benötigt werden.

Dieser Reparatursatz ist ein werkstattorientiertes Hilfsmittel zur mechanischen Verbindung von Aluminiumrohren in Klimaanlagen und wurde für Situationen entwickelt, in denen eine lokale Reparatur gegenüber einem umfassenden Rohrwechsel sinnvoll ist.
