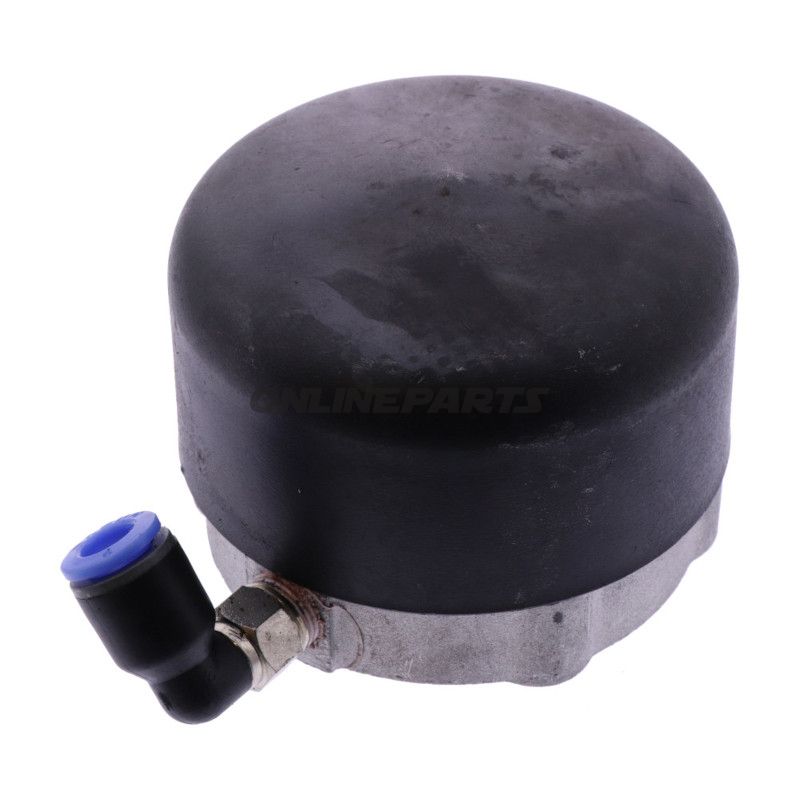

Klemmzylinder, horizontaler Arm für automatische Montagetelle (JMP)

Produktübersicht: Dieser Klemmzylinder mit horizontalem Arm von JMP (MPN: 677.11.52) ist eine mechanische Komponente, die für das Spannen in automatisierten Montage- und Positionieranwendungen konzipiert wurde. Er wird typischerweise in der Maschinenbau-, Vorrichtungs- und Spezialwerkzeugindustrie eingesetzt, wo eine schnelle und wiederholte Klemmfunktion in horizontaler Orientierung erforderlich ist.

Funktion

• Primäre Funktion ist das Greifen und Festhalten von Werkstücken mittels eines horizontalen Klapparms, der sich um das Werkstück schließt, wenn der Zylinder aktiviert wird.
• Für die automatische Montage ausgelegt, was bedeutet, dass sich die Armbewegung an standardisierte feste Positionen anpasst und mit pneumatischen oder mechanischen Aktivierungsmethoden integrierbar ist.
• Eignet sich für wiederholte Zyklen, bei denen eine präzise Positionierung und stabile Festhaltung während Montage, Bearbeitung oder Prüfung erforderlich ist.

Materialien und Bauweise

• Der Zylinder selbst und der Arm bestehen aus geeigneten Metalllegierungen für den industriellen Einsatz; die Materialauswahl priorisiert dimensionale Stabilität und Verschleißfestigkeit gegenüber dekorativen Oberflächen.
• Durchmesser und Geometrie des Arms (angegeben Ø: 65 mm) sind so spezifiziert, dass eine ausreichende Kontaktfläche beim Klemmvorgang gewährleistet ist, ohne überdimensionierte Griffigkeit.
• Die Höhe beträgt 45 mm, was Abstände zwischen Montagemarkierungen und Freiraum bei der Integration in Vorrichtungen oder Maschinenschränken beeinflusst.
• Die Oberflächenbehandlung dient typischerweise dem Korrosionsschutz und der Reduzierung von Reibung in den Bewegungsbereichen – damit wird eine längere Lebensdauer unter industriellen Bedingungen gewährleistet.

Technische Eigenschaften

• Horizontaler Arm-Design: Geeignet, wo Platz- und mechanischer Zugang seitliche Klemmung statt vertikaler Klemmung erfordern.
• Maße: Ø 65 mm / Höhe 45 mm — diese Abmessungen sind wichtig für die Kompatibilität mit bestehenden Montageplatten und Befestigungspunkten.
• Originales JMP-Teil (JMP Originalteil J06001044758) — bedeutet, dass das Bauteil dem JMP-Standard für Montage und Anschluss entspricht.

Kompatibilität und Anwendung

• Geeignet für Anwendungen, in denen JMP-Standardmaße und Montageflansche verwendet werden. Prüfen Sie Maße und Befestigungsart gegen Ihre vorhandene Vorrichtung oder Maschinengestaltung vor der Montage.
• Kann mit pneumatischen Systemen oder mechanischen Aktivierungsmechanismen integriert werden, abhängig von Ihrem Design. Für den automatischen Betrieb müssen Steuerung und Anschluss an Zylinder an die Druck- und Zyklusanforderungen des Systems angepasst werden.
• Zielgruppe sind Mechaniker und technisches Personal, das genaue Maße und Herkunftsdaten benötigt, um eine korrekte Passform und Funktion sicherzustellen.

Qualitäts- und Identifikationsdaten

• Marke: JMP — die Komponente wird als Werkskomponentel von JMP geliefert, mit den von JMP festgelegten Maßen und Formfaktor.
• MPN: 677.11.52 — verwenden Sie diese Nummer bei Bestellungen oder Anfragen nach Ersatzteilen/Ersetzungen.
• Originalreferenz: J06001044758 — von JMP als Originalteilreferenz für Kompatibilität und Dokumentation angegeben.

Praktische Montagehinweise

• Messen Sie Montagesflächen aus und stellen Sie bei der Endinstallation ausreichende Freigaben für Ø 65 mm und Höhe 45 mm sicher.
• Überprüfen Sie, dass das Aktivierungssignal (pneumatisch/elektrisch/mechanisch) den Zyklus- und Belastungsanforderungen der Komponente entspricht, um frühzeitigen Verschleiß zu vermeiden.
• Wenn die Komponente in ein Sicherheits- oder Trag-system eingebunden ist, sollten dokumentierte Befestigungsmethoden und eventuelle Momentwerte befolgt werden.

Wenn Sie weitere technische Daten benötigen (z.B. Materialspezifikationen, genaue Montagerillen oder Anschlussdetails), können diese oft über das technische Datenblatt von JMP bezogen werden, wenn Sie die MPN 677.11.52 oder die ursprüngliche Referenz J06001044758 angeben.
