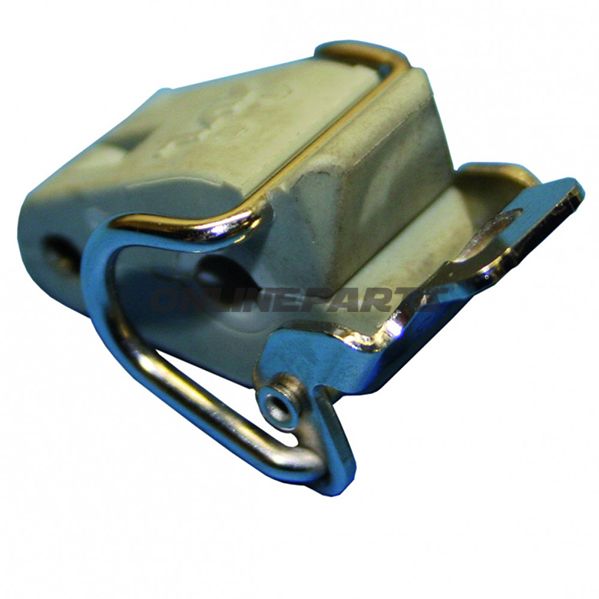

Klemmfühler KG45 4,5 mm zur Messung an Leitungen und für AVL-Abgasprüfgeräte
Typ und Anwendung: KG45 ist ein Klemmfühler (Klemmwandler) konzipiert zur genauen Messung der Umfangsausdehnung von Leitungen mit einem Durchmesser von ca. 4,4–4,7 mm. Das Produkt wird typischerweise bei Diagnosen und Prüfaufbauten verwendet, einschließlich in Verbindung mit AVL-Abgasprüfgeräten für Diesel-Fahrzeuge, bei denen Druck- oder Deformationsverläufe von Rohren, Schläuchen oder Leitungen gemessen werden.
Funktion: Der Klemmfühler misst Änderungen des Umfangs (Umfangslastung) der geklemmten Leitung, was ein Drucksignal erzeugt, ohne große Kräfte direkt auf die Komponente auszuüben. Dieses Messprinzip minimiert die mechanische Beeinflussung der Leitung und eignet sich sowohl für frisch lackierte als auch glänzende Oberflächen. Jede Einheit wird vor der Lieferung auf Funktion und auf störende Einflüsse getestet, was reproduzierbare Messungen unter normalen Arbeitsbedingungen sicherstellt.
- Handhabung: Snap-Lock-Verschluss für schnelle und sichere Montage ohne Werkzeug.
- Kompaktes Design: geringer Platzbedarf, leicht an engen Installationen zu platzieren.
- Signalkanähe: Geringe Beeinflussung durch Leitungsbiegung und Vibrationen, was die Qualität des Drucksignals verbessert.
Materialien und Konstruktion: Der Klemmfühler verfügt über eine schützende Folie aus verschleißfestem Kunststoff, die das Sensorelement vor mechanischem Abrieb schützt und zugleich zur Robustheit bei wiederholtem Einsatz beiträgt. Die Materialauswahl fokussiert sich auf Haltbarkeit und Stabilität in industriellen Umgebungen, ohne die Signalfähigkeit zu beeinträchtigen. Das Design ist praktisch und funktional — keine unnötige Komplexität, was die Handhabung für Techniker und Monteure erleichtert.
Technische Daten:
- Betriebstemperatur: -20 °C bis +70 °C
- Leitungsdurchmesser (geeignet): KG45: 4,4–4,7 mm (angegebene Klemmmaße 4,5 mm)
- Alternative Modellausweisung (zur Orientierung): KG60 deckt 5,9–6,2 mm ab
- MPN: 658.82.30 (verwendet zur Bestell- und Ersatzteilidentifikation)
Kompatibilität und Anwendungsbereiche: KG45 eignet sich zur Verwendung mit AVL-Abgasprüfgeräten sowie anderen Messsystemen, bei denen es erforderlich ist, druckbezogene Deformationen oder Umfangsänderungen an Leitungen und Rohren in Motorumgebungen zu registrieren. Die kompakte Form und der Snap-Lock machen ihn geeignet für Messaufgaben in Motor- und Abgasanlagenprüfungen sowie bei Feldmessungen, wo Platz und schnelle Montage wichtig sind.
Hinweise zur Nutzung: Für korrekte Messungen ist es wichtig, den Klemmfühler auf den empfohlenen Leitungsdurchmesser (4,4–4,7 mm für KG45) zu verwenden. Stellen Sie sicher, dass die Klemmung fest sitzt (Snap-Lock) und dass die schützende Kunststofffolie nicht beschädigt ist, da dies die Messwerte beeinflussen kann. KG45 wurde auf Störungen und Funktion geprüft, aber bei besonders anspruchsvollen Geräusch- oder Vibrationsumgebungen wird eine Prüfung in der konkreten Installationssituation empfohlen.
Identifikation: Produktbezeichnung in der Lieferantendokumentation: KLEMMGEBER KG45 4,5 mm EXTRAS. MPN 658.82.30 ist für eine eindeutige Identifikation bei Bestellung oder Anfragen zu Ersatzteilen angegeben.
