5-polige Klemmemodulverbindung zur Leitungsklemme (0,2–4,0 mm²) — grün, Blisterverpackung

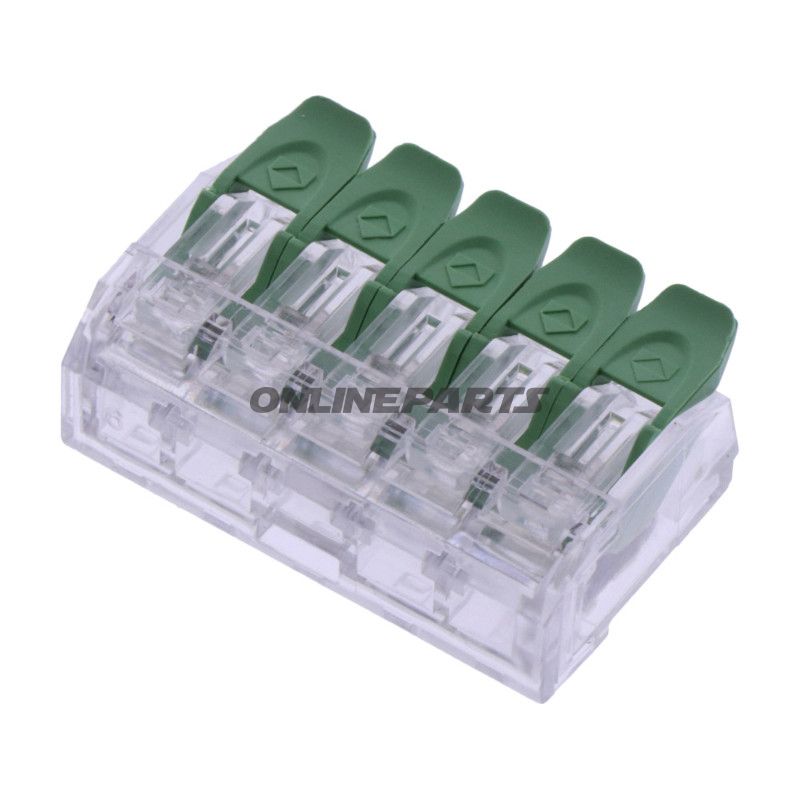

Produktübersicht: Diese 5-polige Klemmemodulverbindung von JMP (MPN: 158.10.30, GTIN: 4043981429329) ist vorgesehen für eine sichere und isolierte elektrische Verbindung von Mehrleiter- und Einzeladern im Querschnittsbereich 0,2–4,0 mm². Sie wird in Blisterverpackung geliefert und eignet sich für Anwendungen an Motorrädern, kleinen Fahrzeugen und elektrischen Installationen, bei denen kompakte, sichere Verbindungen erforderlich sind.
- Pole: 5
- Querschnitt: 0,2–4,0 mm²
- Maximalstrom: 24 A
- Spannung: 450 V
- Farbe: grün mit transparentem Teil
- Abmessungen: 2,1 x 1,45 x 2,6 cm
- Verpackung: Blister
Funktion und Anwendung: Die Klemmemodulverbindung fungiert als mechanischer und elektrischer Verbindungspunkt, an dem Leiteren in separate Pole festgeklemmt werden, um individuelle, isolierte Verbindungen zu schaffen. Der fünfte Pol ermöglicht es, mehrere Stromkreise in einer kompakten Einheit zu bündeln oder an eine andere Komponente weiterzuleiten. Das Produkt ist lötfrei, was es für eine schnelle Montage und Servicearbeiten geeignet macht, bei denen Demontage und erneute Montage häufig vorkommen.
Materialien und Eigenschaften: Das Gehäuse besteht aus isolierendem Kunststoff mit guter elektrischer Festigkeit und ist für bis zu 450 V ausgelegt. Die Klemmkontakte sind aus Metall mit Oberflächenfinish, das eine zuverlässige Kontaktierung sicherstellt und Korrosion bei normalem Gebrauch verhindert. Die Konstruktion ist isoliert, sodass Kreuzkontakte zwischen den Polen vermieden werden. Das Produkt ist nicht mit Thermoschlahtode oder Lötpunkte konstruiert.
Technische Details (Auszug):
- Typ: Anschlussblöcke
- Anzahl der Pole: 5
- Isolierung: Ja
- Loddeforbindungen: Nein
- Geeignet für Querschnitt: 0,2 mm² (min) – 4,0 mm² (max)
Praktische Vorteile für Mechaniker und Techniker: Das Design ermöglicht schnelle Verbindungen ohne spezielles Werkzeug außer geeigneter Abisolierung und ggf. einem Schraubendreher für die Klemmverbindung. Die kompakte Größe und klare Farbcodierung erleichtern das Platzieren der Klemmverbindung in engen Bereichen am Motorradrahmen oder unter Instrumententafeln. Die maximale Stromkapazität von 24 A deckt viele Steuerschaltungen, Lichtsysteme und kleinere Motorkontrollen ab, vorausgesetzt die Gesamtbelastung wird eingehalten.
Kompatibilität und Montage: Die Klemmverbindung verarbeitet sowohl Einzel- als auch Mehrdrahtleiter innerhalb des angegebenen Querschnitts. Sicherstellen, dass ausreichend abisoliert und korrekt eingesetzt wird, bevor die Klemmung effektiv erfolgt. Überprüfen Sie, dass die Isolierung des Drahtes nicht in den Klemmkontakt geführt wird, damit die Kontaktfläche sauber und vollständig den Leiter umschließt. Montageraum und die Abmessungen der Klemmverbindung (2,1 x 1,45 x 2,6 cm) sollten bei der Platzierung im Gehäuse oder unter Montagerahmen berücksichtigt werden.
Identifikation: Das Produkt ist mit dem Markennamen JMP und der Fabriknummer MPN 158.10.30, GTIN 4043981429329 gekennzeichnet, was bei Bestellung und Suche in Ersatzteil-Datenbanken verwendet werden kann.
Hinweise: Die Beschreibung basiert auf den angegebenen technischen Daten. Stellen Sie immer sicher, dass die Strom- und Spannungsanforderungen im konkreten Stromkreis vor der endgültigen Installation geprüft werden, und verwenden Sie geeignete Sicherungen, Streifen oder Kabelkanäle bei Bedarf für zusätzlichen mechanischen Schutz.
