KLEMME VERBINDUNG 5 POL 0.2-2.5 GR/TT PACK 5 STCK

Klemmverbindungs-5-Pol (0,2–2,5 mm²) für Maschinen- und Fahrzeuginstallationen

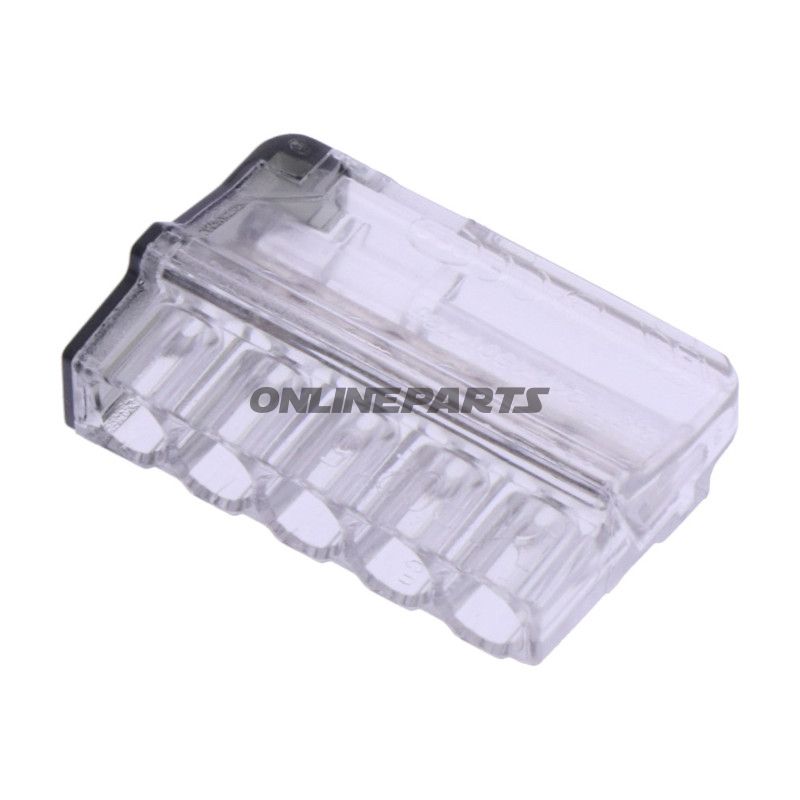

Produkt: 5-polige Klemmverbindungsblock von JMP (MPN: 158.10.27, GTIN: 4043981429299). Dieser kompakte, isolierte Steckverbinder-Block ist aus grauer/transparenter Kunststoff gefertigt und wird in Blisterverpackung geliefert.

Funktion und Anwendung

• Stellt zuverlässig eine elektrische Verbindung zwischen bis zu fünf Leitern in Steuer- und Kabelb undtern her.
• Eignet sich für Signal- und Niederspannungsinstallationen in Motorrädern, kleinen Fahrzeugen, Instrumentierung und Reparaturarbeiten, wo Platz knapp ist.
• Für eine zügige Montage ohne Löten ausgelegt; Leiter werden mechanisch in jede Pole eingeführt und befestigt.

Technische Eigenschaften

• Leitungsquerschnitt: 0,2–2,5 mm² (angegebene Minimal-/Maximalwerte). Geeignet sowohl für dünne Signalleiter als auch für kleine Leistungsleiter innerhalb dieses Bereichs.
• Strombelastbarkeit: Bis zu 24 A unter korrekten Installationsbedingungen.
• Bemessungsspannung: 450 V.
• Anzahl Pol(e): 5.
• Isolierte Ausführung: Ja — Die Isolation reduziert das Kurzschlussrisiko und schützt vor unbeabsichtigtem Kontakt.
• Montage: Nicht zum Löten vorgesehen; wird als mechanische Verbindung (Leiter einführen und festklemmen) beschrieben.
• Abmessungen (ca.): 1,6 × 0,8 × 2,4 cm — kompaktes Format für enge Installationen.

Materialauswahl und Eigenschaften

• Gehäuse: Polymer-Konstruktion (grau/transparenter) mit isolierenden Eigenschaften. Die Kunststoffwahl sorgt für geringes Gewicht und elektrische Isolierung, ohne eine hohe Temperaturbeständigkeit zu suggerieren — das Produkt ist für übliche Umgebungstemperaturen elektrischer Anlagen vorgesehen.
• Kontaktelemente: Metalllegierung (typischerweise vorkonfektioniert oder nickelbeschichteter Kupfer) zur Gewährleistung guter elektrischer Leitfähigkeit und mechanischer Haltbarkeit. Die Materialwahl balanciert Leitfähigkeit und Korrosionsschutz; bei älteren oder exponierten Installationen wird eine geeignete Oberflächenbehandlung und Wartung empfohlen.

Kompatibilität und Installation

• Passen Sie sie an Leiterquerschnitte im Bereich 0,2–2,5 mm² an. Verwenden Sie geeignete Abisolierlängen und Befestigungen, um eine vollständige Kontaktfläche zu erzielen.
• Passt direkt in Anwendungen, in denen eine 5-polige, isolierte Verbindung erforderlich ist; geeignet zum Austausch oder zur Reparatur bestehender Verbindungen mit demselben Formfaktor und gleichen elektrischen Anforderungen.
• Blisterverpackung enthält das Produkt in handlicher Einheit für Werkstattbetrieb — beachten Sie, dass die Verpackung keine Änderungen an den technischen Daten des Produkts bewirkt.

Sicherheit und Wartung

• Beim Montieren prüfen, dass Leiter korrekt eingesetzt und von der Kontaktausführung umschlossen sind, um Überhitzung und schlechten Kontakt zu vermeiden.
• Vor starker Hitze, Chemikalien oder mechanischer Belastung schützen, da dies die Kunststoffisolierung oder Metallteile beschädigen kann.
• Inspektion empfohlen nach Vibrationsbelastung oder wiederholtem Demontieren/Neuaufbau.

Weitere technische Daten

Das Produkt wird unter JMP (MPN 158.10.27, GTIN 4043981429299) vermarktet und richtet sich an Fachleute, die eine kompakte, isolierte und mechanische Klemmverbindung für kleine Installationen und Reparaturarbeiten benötigen.
