KLEMME VERBINDUNG 4 POL 0.2-2.5 GE/TT PACK 5 STCK

Klemmverbindung 4-polig (0,2–2,5 mm²) für Niederspannungsanschlüsse

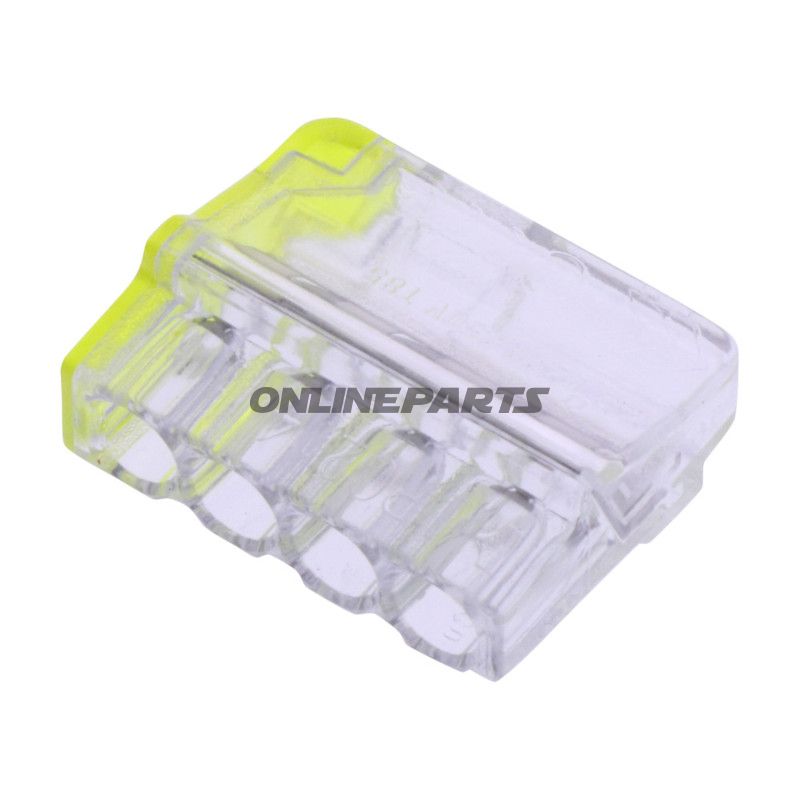

Produkt: 4-polige Klemmverbindung von JMP (MPN: 158.10.26, GTIN: 4043981429282). Diese Art von Verbindungsblock wird zum Verbinden von Leiterbahnen in Niederspannungsinstallationen verwendet, wo Platzbeschränkungen und Isolierung relevant sind.

Funktion und Anwendung

• Vier Pole ermöglichen gleichzeitiges Verbinden von bis zu vier Leitern in einer Einheit, typischerweise an Verzweigungspunkten oder für temporäre/äußere Anschlussstellen bei Fehlersuche.
• Für handwerkliche Anwendungen und Werkstattumgebungen konzipiert, in denen schnelles und sicheres Klemmen ohne Löten erforderlich ist.
• Isolierte Bauweise reduziert das Kurzschlussrisiko und eignet sich für enge Einbaubedingungen in Schränken und Verteilern.

Materialien und elektrische Eigenschaften

• Querschnitt: 0,2–2,5 mm² — deckt typische flexible und feste Leiter ab, die in Motorrad- und Kleinmaschinenversorgungen verwendet werden.
• Maximalstrom: 24 A bei korrekt montierten Leitern innerhalb des angegebenen Querschnitts.
• Maximale Spannung: 450 V, relevant für Niederspannungssteuerungs- und Signalanwendungen.
• Farbe: Gelb mit transparentem Element — Farbcodierung erleichtert die Identifikation in Klemmleisten.
• Isoliertes Gehäuse für elektro-mechanischen Schutz; normale Anwendung erfordert kein Schrumpfschlauch oder zusätzliche Isolation.

Physische Abmessungen und Montage

• Angegebene Maße: ca. 1,6 × 0,8 × 2,0 cm — kompakte Formfaktoren, geeignet für platzbeschränkte Installationen.
• Blisterverpackung für Einzelabgabe (laut Produktdaten in Packung mit 5 Stück).
• Keine Lötverbindungen erforderlich; Klemmtechnik ermöglicht schnelle Installation mit geeignetem Schraubendreher oder Einsetzwerkzeug.

Kompatibilität und Anwendungstipps

• Empfohlen für flexible und feste Kupferleiter innerhalb 0,2–2,5 mm²; kürzen und abisolieren korrekt, um eine gute Kontaktfläche sicherzustellen.
• Kontrollieren Sie das Drehmoment bei Schrauben-/Klemmelementen, um eine mechanische Beschädigung des Leiters oder eine schlechte Verbindung zu vermeiden.
• Geeignet für Signal- und Steuerleitungen, Beleuchtungszweige und kleinere Versorgungen in Fahrzeugen und Maschinen — nicht für Hochspannungs- oder Hochstromanwendungen außerhalb der angegebenen Werte vorgesehen.

Technische Daten (ausgewählte)

Identifikation

Das Produkt wird von JMP vermarktet und mit der Herstellernummer (MPN) 158.10.26 identifiziert. GTIN 4043981429282 ist mit diesem Artikel für Lagerverfolgung und Einkaufsreferenzen verknüpft.

Hinweis: Die Packungsangabe basiert auf den Verpackungsinformationen des Herstellers. Überprüfen Sie vor der Endmontage in kritischen Stromkreisen stets den physischen Zustand und die Abmessungen des Produkts.
