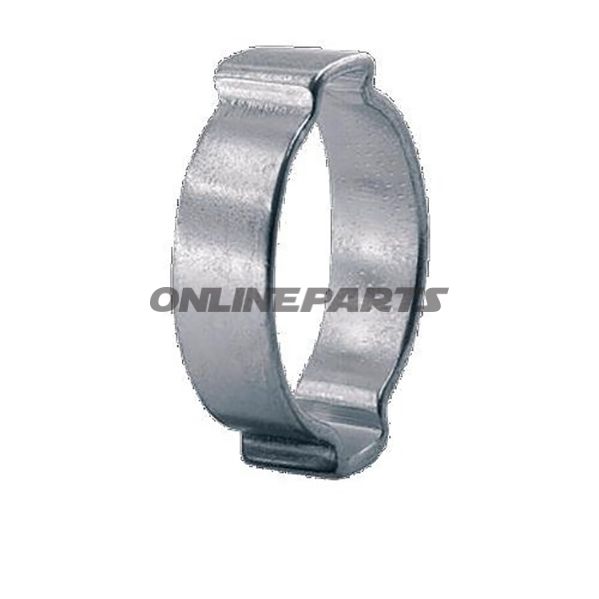

Schelle, 2 Ösen, 9–11 mm – verzinktes Spannband für Luft- und Flüssigkeitsleitungen
Dieses Produkt ist eine 2-Ösen-Schelle (Oetiker-Typologie, Typ 101) zur Sicherung von Schläuchen und Leitungen mit einem Nenndurchmesser von 9,0–11,0 mm. Die Schelle erzeugt durch plastische Verformung der Ösen eine dauerhaft physische Zusammenpressung und eignet sich für sowohl luft- als auch flüssigkeitsführende Anwendungen, bei denen eine robuste mechanische Abdichtung und einfache Montage gewünscht sind.
Identifikation: MPN 467.85.12, GTIN 10100013.
Funktion
- Stellt eine dauerhafte, dichtabschließende Verbindung durch plastische Verformung der Schellenösen her, die den korrekten Zusammenbau sichtbar dokumentiert.
- Ausgelegt, um Vibrationen und Druckschwankungen standzuhalten, die typisch für Motorrad- und Maschinenanwendungen sind, sofern korrekt montiert.
- Geeignet für sowohl Luftleitungen als auch Flüssigkeitsschläuche (Kraftstoff, Kühlmittel, Hydraulik je nach Schlauchtyp), wobei Kontaktflächen und Material entsprechend dem Medium gewählt werden.
Material und Korrosionsschutz
Die Schelle ist aus Stahl (Werkstoff-Nr. 1.0338 / SAE 1008/1010) mit einer zinkbasierten verzinkten Oberfläche gefertigt. Die Verzinkung reduziert das Korrosionsrisiko unter normalen Betriebsbedingungen und liefert eine glänzend silberfarbene Oberfläche. Die Materialwahl bietet gute mechanische Festigkeit bei der Zusammenpressung, jedoch sollte bei Einsatz in aggressiven chemischen Umgebungen oder bei langanhaltender Salzwassereinwirkung die Verträglichkeit geprüft werden.
Abmessungen und technische Daten
- Durchmesserbereich: 9,0–11,0 mm (Klemmumfang)
- Breite: 7,0 mm
- Material: verzinkter Stahl
- Farbe: Silber
- Typ: 2-Ösen-Schelle (feste Spannmethode durch Verformung)
Konstruktionsvorteile und Montagehinweise
- Die 2-Ösen-Konstruktion erweitert den Anwendungsbereich und bietet eine gleichmäßigere Klammerkraft um den Schlauch im Vergleich zu Ein-Ösen-Varianten.
- Spezifisch geformte Bandkanten verringern bei korrekter Montage das Risiko von Abschneiden oder Beschädigung der Schlauchaußenfläche.
- Die Montage erfolgt mit einem geeigneten Klemmwerkzeug (z. B. Crimpzange, die für Oetiker-Schellen ausgelegt ist) bis die Ösen plastisch verformt sind — die Verformung ist visuell kontrollierbar.
- Nach der Verformung ist die Verbindung permanent; für eine Wiederverwendung ist das Herausschneiden und eine neue Schelle erforderlich.
Anwendungsbereiche und Kompatibilität
Die Schelle wird typischerweise zur Befestigung von Gummi- und Kunststoffschläuchen in Kühlsystemen, Kraftstoffsystemen, Vakuum- und Luftsystemen sowie sonstigen Niedrig- bis Mitteldruckleitungen an Motorrädern, Fahrzeugen und Maschinen verwendet. Prüfen Sie stets die Verträglichkeit des Schlauchmaterials und den Systemdruck vor dem Einsatz.
Qualitäts- und Inspektionshinweise
- Die verzinkte Oberfläche schützt gegen gewöhnliche Korrosion, sichtbare Anzeichen von Beschädigung der Beschichtung sollten jedoch vor der Montage bewertet werden.
- Nach der Verformung kann die korrekte Klemmung visuell durch Inspizieren der Ösen auf vollständige plastische Formgebung geprüft werden.
- Trocken und geschützt vor Feuchtigkeit lagern, um eine Verschlechterung der Zinkschicht vor der Montage zu vermeiden.
Wenn Sie weitere technische Daten oder Anforderungen an Zertifizierungen für eine spezifische Anwendung benötigen, geben Sie am besten die Betriebsdrücke und das Schlauchmaterial an, damit die korrekte Verwendung bestätigt werden kann.
