Klemme 2 Ohr 7-9 Mm Verzinkt0709

Schelle, Ohrschelle für Schläuche und Rohre (7–9 mm) – verzinkt

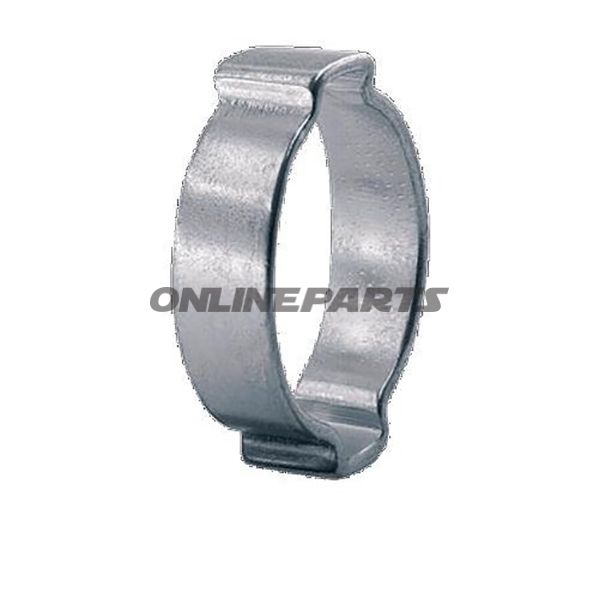

Diese 2-Ohr-Schelle (Oetiker-Typ, entsprechend Typ 101) ist zur dauerhaften Befestigung flexibler Schläuche und luft-/flüssigkeitsführender Leitungen mit einem Durchmesser von 7,0 bis 9,0 mm vorgesehen. Das Produkt ist gekennzeichnet mit MPN 467.85.04 und GTIN 10100008.

Funktion

• Die beiden Ohren der Schelle werden zusammengedrückt, um eine dauerhafte, dichte Verbindung zwischen Schlauch und Fitting herzustellen. Die plastische Verformung des Ohrs macht die korrekte Montage visuell und eindeutig überprüfbar.
• Geeignet für sowohl Luft- als auch Flüssigkeitssysteme, in denen eine robuste, nicht lösbare Verbindung erforderlich ist.
• Der erweiterte Spannbereich durch die 2-Ohr-Konstruktion ermöglicht eine zuverlässige Anpassung im Bereich 7,0–9,0 mm.

Material und Oberfläche

• Die Schelle ist aus Stahl gefertigt (Werkstoffnr. 1.0338 / SAE 1008/1010) mit verzinkter Oberfläche. Die Verzinkung bietet Korrosionsschutz in üblichen Umgebungen und reduziert den Rostansatz gegenüber unbehandeltem Stahl.
• Die Bandkanten sind geformt, um das Risiko von Beschädigungen am Schlauchmaterial bei Montage und Betrieb zu verringern.

Technische Daten

• Typ: 2-Ohr-Schelle
• Spannbereich: 7,0 mm – 9,0 mm
• Breite: 7,0 mm
• Material: Stahl
• Farbe/Finish: Silber (verzinkt)
• Spezialeigenschaft: verzinkte Oberfläche

Praktische Vorteile und Montage

• Robuste Konstruktion gewährleistet dauerhafte Abdichtung ohne Nachspannen bei normalen Anwendungen.
• Die Montage erfolgt schnell mit geeignetem Presswerkzeug für Ohren; die Verformung der Schelle zeigt visuell, dass eine korrekte Klemmung erreicht wurde.
• Besonders geeignet für Werkstattumgebungen, Reparaturaufgaben und Wartungsarbeiten, bei denen wiederholte visuelle Kontrollpunkte und Haltbarkeit wichtig sind.

Kompatibilität und Anwendungsbereiche

• Konzipiert für flexible Schläuche und kleine Rohre in Motor-, Hydraulik- und Pneumatikanwendungen sowie Kraftstoff- und Kühlsysteme unter nicht-extremen chemischen Bedingungen.
• Empfohlen für Anwendungen, bei denen die permanente, sichtbare Verformung der Schelle als Qualitätsindikator akzeptabel oder erwünscht ist.

Hinweise

• Die Schelle wird einzeln geliefert, und die angegebenen Maße entsprechen dem empfohlenen Spannbereich. Achten Sie auf die Verträglichkeit des Schlauchmaterials mit Stahl und der galvanischen Beschichtung.
• MPN 467.85.04 und GTIN 10100008 können bei Bestellung und Lagerverwaltung verwendet werden.
