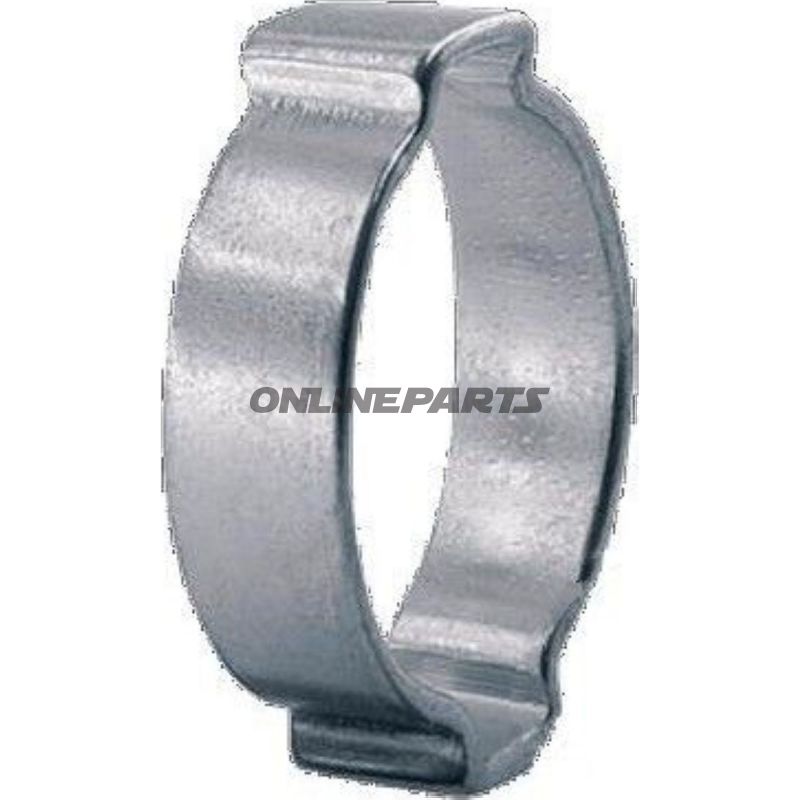

Klemme, 2 Ohren, 14–17 mm – galvanisierte Klemmestreifen für Schlauch- und Leitungsverbindungen
Produktübersicht: Diese 2-Ohr-Klemme (Oetiker-Typ) mit MPN 467.85.46 und GTIN 10100022 ist eine galvanisierte Stahlschraube/Klemme, ausgelegt für zuverlässige Verbindungen flexibler Schläuche und luft- oder flüssigkeitsdurchführender Leitungen im Durchmesserbereich von 14,0–17,0 mm.
Funktion und Anwendung: Die Klemme ist für eine permanente Dichtheit durch mechanische Verformung der beiden Ohren vorgesehen. Wird die Form der Ohren korrekt verformt, sorgt die Konstruktion für eine sichtbare und messbare Klemmung, so dass der Monteur prüfen kann, dass die Dichtfunktion der Klemme erfüllt ist. Anwendungsbereiche umfassen Kraftstoff- und Kühlmittelsysteme, Vakuum- und Druckluftleitungen sowie andere weiche Schläuche, bei denen eine kompakte, robuste Verbindung gewünscht ist.
Material und Oberflächenbeschichtung: Hergestellt aus Stahl (Materialnummer 1.0338 / SAE 1008/1010) mit galvanisierter Oberfläche zum Korrosionsschutz. Die Galvanisierung senkt das Rostrisiko in gemäßigten Umgebungen und sorgt für eine langlebige Oberflächenbeschichtung ohne komplexe Nachbearbeitungen.
Design-Details und technische Eigenschaften:
- Durchmesserbereich: 14,0–17,0 mm – geeignet für Schläuche und Rohre innerhalb dieses Spannbereichs.
- Breite: 8,0 mm, verteilt die Klemmkraft gleichmäßig und reduziert das Risiko von lokalen Beschädigungen am Schlauch.
- Besonders geformte Bandkanten, um das Risiko einer Beschädigung des Schlauchmaterials beim Verformen zu minimieren.
- Erweiterter Spannbereich durch die 2-Ohr-Ausführung, was eine geringe Variation der Schlauchabmessungen ohne Dichtungsverlust zulässt.
- Manipulation oder unzureichendes Verpressen ist visuell durch die Verformung der Ohren leicht erkennbar.
- Schnelle und einfache Montage mit geeignetem Presswerkzeug für Oetiker-Ohren.
Kompatibilität und Montage: Passt zu flexiblen Schläuchen und weichen Rohren mit Außendurchmesser zwischen 14,0 und 17,0 mm. Montage durch Positionieren der Klemme um den Schlauch und Verformen der Ohren mit geeignetem Presswerkzeug oder Zwingewerkzeug, das für Oetiker-Typen vorgesehen ist. Für eine korrekte Abdichtung muss das Werkzeug schräg und mit ausreichender Kraft angewendet werden, um die Ohren vollständig zu verformen — undichte oder unvollständig geformte Ohren sind sichtbar und sollten korrigiert oder ausgetauscht werden, bevor der Betrieb aufgenommen wird.
Praktische Vorteile:
- Zuverlässige mechanische Abdichtung ohne Nachspannung.
- Galvanisierter Stahl bietet Korrosionsbeständigkeit in üblichen Umgebungen.
- Kompakte Lösung, geeignet für enge Räume und ohne Gewindebefestigung.
- Visuelle Qualitätskontrolle nach der Montage durch das Erscheinungsbild der Ohrenform möglich.
Technische Daten (ausgewählt):
- Typ: 2-Ohren-Klemme
- Durchmesserbereich: 14,0 mm – 17,0 mm
- Breite: 8,0 mm
- Material: Galvanisierter Stahl (1.0338 / SAE 1008/1010)
- Farbe: Silber (galvanisiert)
Identifikation: Das Produkt wird unter MPN 467.85.46 geliefert und ist über GTIN 10100022 auffindbar. Diese Nummern dienen der Nachverfolgung und dem Vergleich beim Einkauf oder in der Ersatzteilauflistung.
Anwendungsempfehlungen: Verwenden Sie korrektes Werkzeug für Oetiker-Ohren, um eine gleichmäßige Verformung und eine langlebige Abdichtung sicherzustellen. Vermeiden Sie erneute Demontage, da die Klemmenart für eine permanente Formgebung vorgesehen ist und sich daher nicht für wiederverwendbare Anwendungen eignet.
