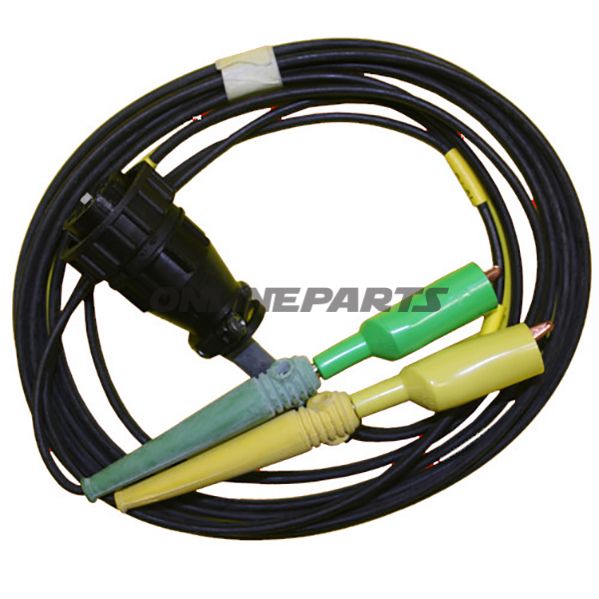

Klemme 1/15/TN/TD/EST – Verbindungskabel für Diagnose- und Emissionstest
Produktübersicht: Klemme 1/15/TN/TD/EST (MPN: 658.09.22, GTIN: 3165142760216) ist ein spezialisertes Verbindungskabel mit mehreren Terminalausgängen, vorgesehen für den Einsatz bei Fahrzeudiagnose und Emissionstests. Das Kabel ermöglicht Zugriff auf die Anschlüsse 1 und 15 sowie Erdungs-/Diagnosebezeichnungen TN, TD und EST und ist für das Zusammenschalten mit Bosch Fahrzeug-Systemanalyse- und Emissionsmessgeräten konzipiert.
Funktion:
- Stellt eine physische Verbindung vom Prüfgerät zu den elektrischen Schaltkreisen des Fahrzeugs über die angegebenen Anschlüsse (1, 15) und die markierten Signalpunkte TN, TD und EST her.
- Wird für Spannungs-, Zündungs- und Signalmessungen während Systemanalyse und Emissionsmessung verwendet, wo eine präzise Kontaktierung spezifischer Anschlüsse erforderlich ist.
- Geeignet für mobile und werkstattbasierte Testverfahren, bei denen standardisierte Klemmen-Anschlüsse benötigt werden.
Kompatibilität: Das Kabel ist vorgesehen für die Nutzung mit folgenden Bosch-Geräten und -Serien:
- Fahrzeug-System-Analyse / Fahrzeug-Systemanalyse Bosch FSA 560
- Fahrzeug-System-Analyse / Fahrzeug-Systemanalyse Bosch FSA 600
- Fahrzeug-System-Analyse Bosch MOT 150/151
- Fahrzeug-System-Analyse Bosch MOT 240
- Abgastester / Emissionstester Bosch BEA 450 mobil
- Abgastester / Emissionstester Bosch BEA 050
Diese Kompatibilitätsangaben geben Orientierung bei der Verwendung mit Bosch-Messgeräten; eine Prüfung der Stecker- und Terminalkonfiguration am konkreten Gerät vor dem Anschluss wird empfohlen.
Materialien und Konstruktion:
- Kabel: Isolierter Kupferdraht mit PVC- oder vergleichbarer technischer Kunststoffummantelung zur elektrischen Isolation und moderater mechanischer Verschleißfestigkeit.
- Klemmen/Terminalen: Metallteile, die eine gute elektrische Kontaktierung sicherstellen; Oberflächenbehandlung hängt von den Herstellerspezifikationen ab (typischerweise nickeleriert oder verzinkt), um Korrosion zu verringern.
- Länge: 3 m – ausreichend Reichweite für den Werkstattgebrauch ohne unnötige Abnutzung bei normalen Arbeitsabständen.
Technische Vorteile und Eigenschaften:
- Mehrfach-Terminal-Konfiguration (1, 15, TN, TD, EST) ermöglicht mehrere Messpunkte gleichzeitig, ohne häufige Umschaltungen.
- Ausreichender Kabelabstand (3 m) in Kombination mit flexibler Isolation erleichtert Handling im Motorraum und Unterboden.
- Entwurf kompatibel mit etablierten Bosch-Systemen, wodurch das Risiko von Fehlpassungen oder der Notwendigkeit von Adaptern bei diesen Geräten reduziert wird.
Anwendungsrat und Sicherheit:
- Vor dem Anschluss: Zündung ausschalten und stets die Anweisungen des Herstellers für das angeschlossene Diagnostikgerät befolgen.
- Regelmäßige Überprüfung des mechanischen Zustands der Klemmen und der Isolierung; bei sichtbaren Beschädigungen oder Korrosion austauschen, um schlechte Messungen oder Kurzschlüsse zu vermeiden.
- Vermeiden Sie, das Kabel scharfen Kanten, hohen Temperaturen direkt an Wärmequellen oder Chemikalien auszusetzen, die die Isolierung angreifen könnten.
Identifikation: Das Produkt wird identifiziert durch MPN 658.09.22 und GTIN 3165142760216. Obwohl das Kabel für den Einsatz mit mehreren Bosch-Geräten konzipiert ist, ist es wichtig, die Terminalkennzeichnung und den Stecker-Typ gegen das jeweilige Messgerät vor der Verwendung zu überprüfen.
Hinweis: Die Beschreibung basiert auf dokumentierten Anwendungsbereichen für Bosch-Fahrzeug-Systemanalyse- und Emissionsmessgeräte. Es werden keine Aussagen über weitere unbezeichnete Eigenschaften getroffen.
