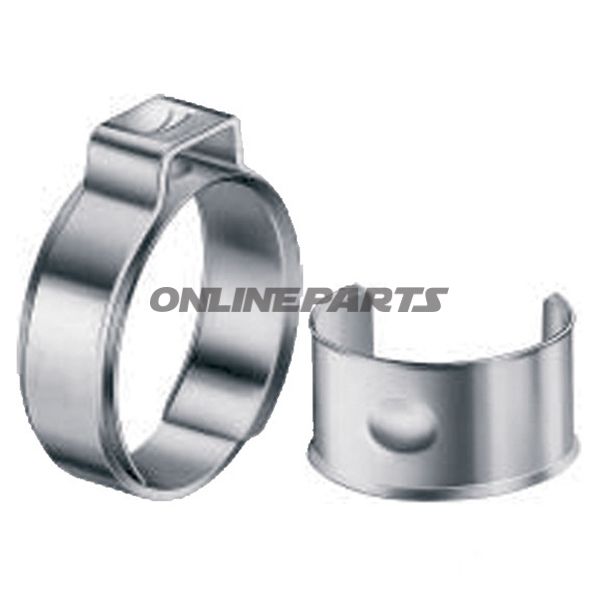

Klemme 1 Ohr 9.8-11.8M Einlagering

Klemme (1-Ohren) für Schläuche und kleine Rohre, Durchmesser 9,8–11,8 mm

Funktion: Diese Ein-Ohren-Klemme ist für die dauerhafte Verbindung von flexiblen Schläuchen und kleinen Rohren vorgesehen. Wenn das Ohr zusammengedrückt wird, verformt sich die Klemme vollständig, sodass eine dichte, gleichmäßige Umbindung um das Objekt entsteht. Die eingebaute Flansch (Insert) verteilt den Druck und verhindert, dass der Schlauch im Ohrspalt beschädigt wird oder dort eindringt, was eine zuverlässige Abdichtung rund um den gesamten Umfang sicherstellt.

Material und Eigenschaften:

• Aus rostfreiem Stahl gefertigt, sorgt dies für Korrosionsbeständigkeit und lange Lebensdauer in normalen Betriebsumgebungen.
• Flansch-Insert (beborste Insertsicherung) schützt die Schlauchwand und schafft eine Brücke über den Ohrspalt, um gleichmäßiges Zusammendrücken sicherzustellen.
• Die sichtbare vollständige Deformation des Ohres dient als Kontrollindikator für korrekte Abbindung — Manipulation oder fehlende Kompression sind leicht zu erkennen.

Maße und Anwendungsbereich:

• Innendurchmesser: berechnet für einen Bereich von 9,8–11,8 mm.
• Außenmaß des Bandes: ca. 12,3 mm Durchmesser, entsprechend dem gespanntem Umfang, Bandbreite 7,0 mm.
• Geeignet für kleine Durchmesser ab ca. 2,9 mm in anderen Varianten desselben Typs; dieses spezielle Modell ist für den angegebenen Durchmesserbereich konzipiert.

Technische Vorteile für Mechaniker und Werkstätten:

• Schnelle und sichere Montage bei korrekter Anwendung geeigneter Klemmzangen oder Verpresssysteme.
• Deutliche visuelle Bestätigung der korrekten Abbindung aufgrund der permanenten Verformung des Ohres – nützlich für Qualitätskontrollen und Dokumentation.
• Rostfreie Bauweise reduziert den Bedarf an häufigem Austausch in feuchten oder korrosiven Umgebungen.

Kompatibilität und Anwendungen: Wird typischerweise für Kraftstoffschläuche, Vakuum- und Kühlsystemschläuche, Vakuumleitungen sowie andere flexible Verbindungen verwendet, bei denen eine permanente, kompakte Verbindung gewünscht ist. Geeignet für industrielle und fahrzeugbezogene Installationen, wenn die Abmessungen dem angegebenen Durchmesserbereich entsprechen.

Produktidentifikation: Diese Klemme finden Sie unter der Artikelnummer (MPN) 467.24.16 und kann mit GTIN 15400029 gesucht werden. Wenn kein Markenname angegeben ist, sollten MPN und GTIN für eine eindeutige Identifikation bei der Bestellung verwendet werden.

Technische Daten (kurzreferenz):

• Typ: 1-Ohren-Klemme, stufenlos
• Klemmbereich: 9,8–11,8 mm
• Breite: 7,0 mm
• Material: Rostfreier Stahl
• Farbe: Silber

Montagehinweise: Montage mit geeigneter Press- oder Klemm-Methode für Ohrenklemmen; vermeiden Sie die Verwendung von Schraubzwingen oder ungleichen Werkzeugen, da diese die Flanke verformen oder den Schlauch beschädigen können. Überprüfen Sie nach der Montage, dass das Ohr vollständig umgeformt ist und dass der Insertschnitt korrekt sitzt, um eine Dichtung zu gewährleisten.
