Klemme 1 Ohr 9.1-10.8M Einlagering

Klemme (1-Ohre) für Schlauchtrennung, Durchmesser 9,1–10,8 mm

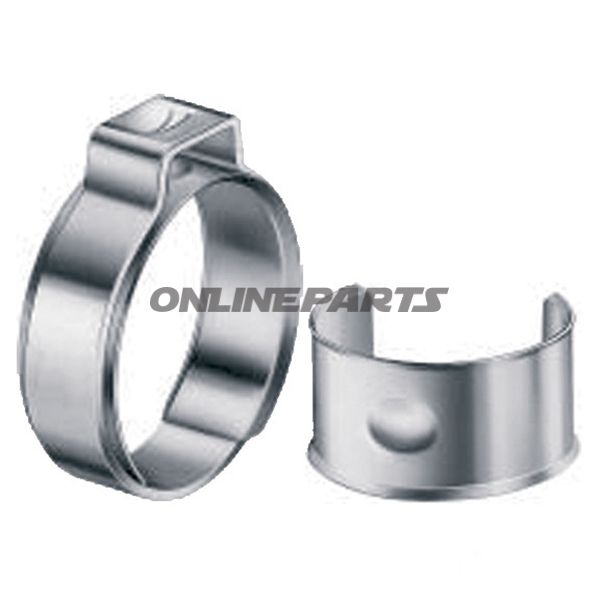

Diese 1-Ohre-Klemme (Oetiker-Typ) mit Einsatzring ist für dauerhafte oder halbausdauernde Befestigungen flexibler Schläuche und Rohre bei kleinen Durchmessern vorgesehen. Sie wird typischerweise dort eingesetzt, wo eine gleichmäßige, dichte Umfassung ohne Schrauben oder Bolzen erforderlich ist — z. B. Kraftstoffschläuche, Vakuumschläuche, Kabelverlegungen oder andere flexible Verbindungen an Motorrädern und kleineren Maschinen.

• Funktion: Die Klemme wird gespannt, indem das Ohre zusammengedrückt wird, wodurch sich die Klemme vollständig um den Schlauch formt und eine kontinuierliche Umfassung ohne Stufen gewährleistet. Der Innenflansch (Einsatzring) verteilt den Druck und verringert das Risiko, in den Schlauch einzuschneiden oder lokale Spannungspunkte zu erzeugen.
• Visuelle Kontrolle: Die Verformung des Ohres ist nach der Montage sichtbar, was eine einfache Dichtheits- und Montagekontrolle für den Mechaniker ermöglicht.

Material und Eigenschaften

• Aus Edelstahl gefertigt, bietet Korrosionsbeständigkeit in normalen Umgebungen und langanhaltende mechanische Stabilität ohne Beschichtung.
• Die Breite des Spannbandes beträgt 7,0 mm, wodurch eine relativ große Kontaktfläche im Verhältnis zum Durchmesser entsteht und das Risiko des Einschnürens in den Schlauch verringert wird.
• Der Innen-Einsatzring ist gerollt (gebörtet), um direktes Schneiden zu verhindern und den Druck gleichmäßig um die Klemme zu übertragen.

Technische Daten

• Typ: 1-Ohre-Klemme (Stepless Ear Clamp)
• Durchmesserbereich: 9,1–10,8 mm
• Minimale Klemmbandweite: 9,1 mm
• Maximale Klemmbandweite: 10,8 mm
• Breite: 7,0 mm
• Material: Edelstahl (silberfarben)

Kompatibilität und Anwendungstipps

• Geeignet für Schläuche und flexible Rohre mit Außendurchmesser im Bereich 9,1–10,8 mm. Für kleinere Durchmesser (ab ca. 2,9 mm) gibt es entsprechende Varianten, aber dieses Modell ist für das angegebene Intervall optimiert.
• Montage mit dem entsprechenden Werkzeug zum Ohreneinguss (Oetiker-Ohre-Pressezange), um eine korrekte Verformung und Dichtung zu erreichen. Vermeiden Sie willkürliche Pressung mit Zangen, da dies zu ungleichmäßiger Verformung führen kann.
• Nach der Montage: Prüfen, ob das Ohre vollständig verformt ist und ob der Einsatzring fest gegen den Schlauch anliegt, ohne Falten.

Identifikation

Die Produktreferenz lautet MPN 467.24.08 und GTIN 15400026. Diese Nummern dienen der eindeutigen Identifikation in Ersatzteillisten und bei Nachbestellung.

Weitere Überlegungen

• Edelstahl reduziert Probleme durch Korrosion, aber eine langfristige Exposition gegenüber aggressiven Umgebungen (Salzwasser, Chemikalien) sollte in Bezug auf das Material bewertet werden.
• Die Klemme ist für eine permanente Dichtung ausgelegt; Entfernung erfordert Abtrennen oder Aufbrechen und kann die Klemme bei Demontage beschädigen.
