Klemme 1 Ohr 7.5-9.0M Einlagering

1-Ohr-Klemme (Ein-Ohr-Klemme) für Schläuche und kleine Rohre, Spannbereich 7,5–9,0 mm

Beschreibung und Funktion

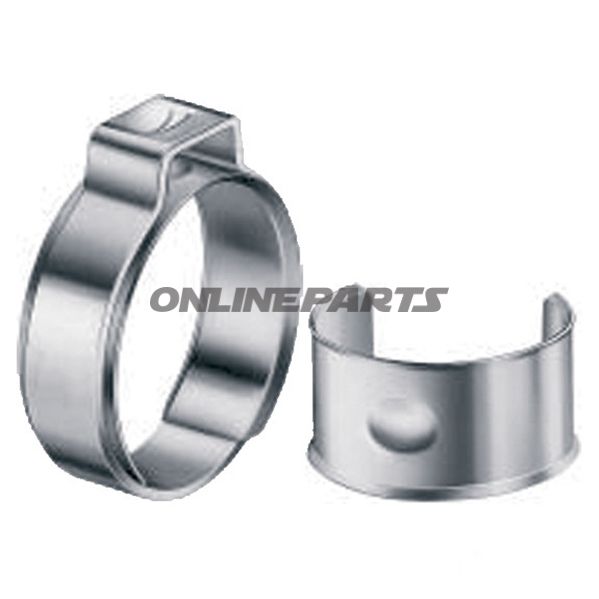

Diese 1-Ohr-Klemme (Oetiker-Typ mit Einsatzring) ist für eine dauerhafte Abdichtung flexibler Schläuche und kleiner Rohre mit kleinem Durchmesser ausgelegt. Die Klemme wird durch plastische Verformung des Ohrs geschlossen, wodurch der Umfang der Klemmöffnung verringert wird und eine dichte, kontinuierliche Bindung entsteht. Sie wird typischerweise mit Crimp-Werkzeug oder spezieller Zange aufgebracht und eignet sich für Anwendungen, bei denen eine geringe Bauhöhe und eine sichere Abdichtung erforderlich sind.

Material und Konstruktion

• Aus rostfreiem Stahl, was Korrosionsbeständigkeit und mechanische Stabilität bei moderaten Temperaturen und Vibrationsbelastungen bietet.
• Insertscheibe (Flangen-Einlage) ist geformt, um den Druck gleichmäßig zu verteilen und zu verhindern, dass Schlauch oder Material von der Klemme durchtrennt werden. Der Einsatz überbaut auch die Ohrscharte, sodass die Abdichtung rundum gleichmäßiger wird.
• Plastische Verformung des Ohrs fungiert als sichtbare Dichtsicherung: Vollständige Verformung zeigt korrekte Abbindung.

Technische Daten und Abmessungen

• Spannbereich (Durchmesser): 7,5–9,0 mm
• Außenmaße, Ø x Breite: 9,5 x 7,0 mm
• Breite (Band): 7,0 mm
• Material: rostfreier Stahl (silberfarben)
• Typ: 1-Ohr, stufenlose Ohrklemme (kontinuierliche Bindung nach Verkleinerung)

Kompatibilität und Anwendungsbereiche

Geeignet für Anwendungen mit kleinem Durchmesser (ab ca. 2,9 mm bei Verwendung geeigneter Schläuche), z. B. Kraftstoff- oder Vakuumschläuche, Kühlsysteme in kleinen Bauformen, Hydraulikverbindungen mit niedrigem Druck und verschiedene Auto- und Motorradmontagen, bei denen wenig Platz ist und eine geringe Profilhöhe gewünscht wird. Empfohlen für Fachleute und Mechaniker, die das korrekte Crimp- oder Klemmwerkzeug verwenden, um die erwartete Abdichtung und sichtbare Überprüfung des Verbindungszustands sicherzustellen.

Vorteile des Designs

• Insertscheibe reduziert lokale Druckeinwirkung und verringert das Risiko eines Schnittes am Schlauch.
• Rostfreier Stahl schützt vor Korrosion in üblichen Betriebsumgebungen.
• Sichtbare Verformung des Ohrs erleichtert die Qualitätskontrolle bei der Inspektion.
• Kleine Bauhöhe nach dem Verschluss ermöglicht platzsparende Montage in engen Bereichen.

Identifikation

Die Artikelnummer (MPN) des Produkts lautet 467.23.82 und die GTIN/Artikelnummer ist 15400022. Diese Codes können bei Bestellung oder bei der Suche in Ersatzteil-Listen verwendet werden, um die korrekte Teilenachbildung sicherzustellen.

Hinweise zur Montage

Verwenden Sie passende Crimp- oder Klemmkräfte; Überklemmen kann den Schlauch beschädigen, während unzureichende Verformung die Abdichtung nicht sicherstellt. Nach der Montage sollte die Verformung visuell überprüft werden, um die vollständige Abbindedichtheit zu bestätigen.
